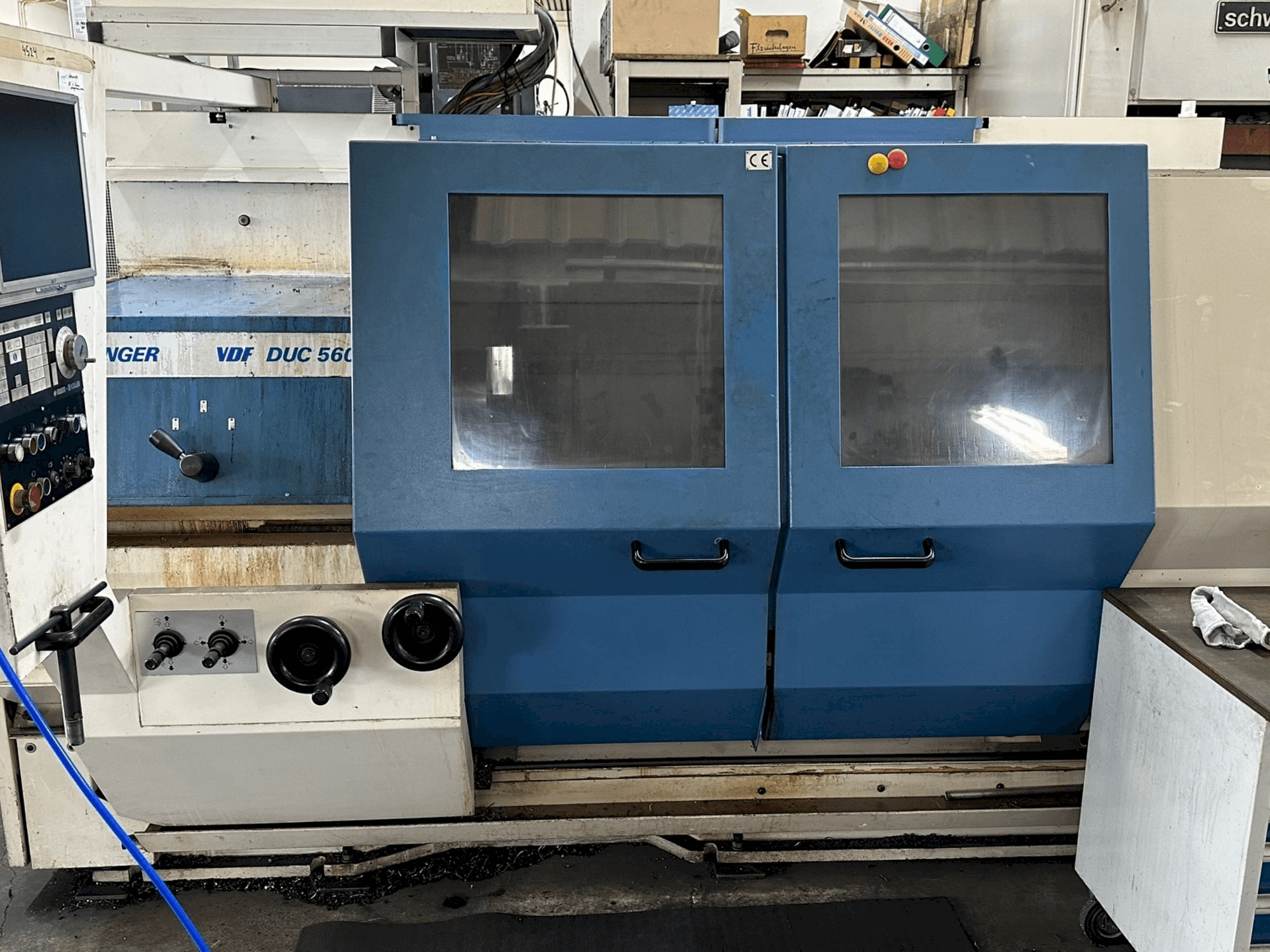

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Переваги машини

Якісні переваги машини

• Отвір шпинделя: 62 0 мм, внутрішня конусність головного шпинделя: 70 метрів.
• Трифазний двигун з безступінчатим регулюванням (двигун змінного струму): 0-120
• Потужність приводу 60%/100%: 19/15 кВт, крутний момент макс. 60%/100% ed: 1800/1400 нм
• Ступені редуктора: 2, регулювання подачі %
• Постійна швидкість різання: 1-9999 м/хв
• Вплив на швидкість: 50-120%, відображення навантаження у % на екрані: 0-140%
• Трифазні сервоприводи (двигун змінного струму)
• Діапазон плоскої та поздовжньої подачі: 0,01-50 мм/об, сила подачі поздовжня: 12500 n
• Максимально. План швидкості подачі (швидке переміщення): 5 м/хв, звичайне переміщення ліктя вздовж: 5 м/хв
• Звичайний план карниза: 2,5 м/хв, максимальна швидкість поздовжньої подачі (швидке переміщення): 10 м/хв

Технічні переваги машини

• Діаметр гойдалки над ліжком: 570 мм
• Діаметр повороту над торцевою пластиною: 365 мм
• Шлях переміщення облицювальної каретки: 345 мм
• Висота центру над плоскою доріжкою: 280 мм
• Ширина ліжка: 360 мм
• Довжина направляючої каретки ліжка: 520 мм
• Ширина лицювальної пластини: 225 мм, довжина лицювальної пластини: 680 мм
• Поперечний переріз токарного інструменту збільшений відповідно до din 770: макс. 20 x 20 мм
• Шпиндельна головка відповідно до din 55 027: 8 розмірів.
• Діаметр шпинделя в передньому підшипнику: 100 0 мм
