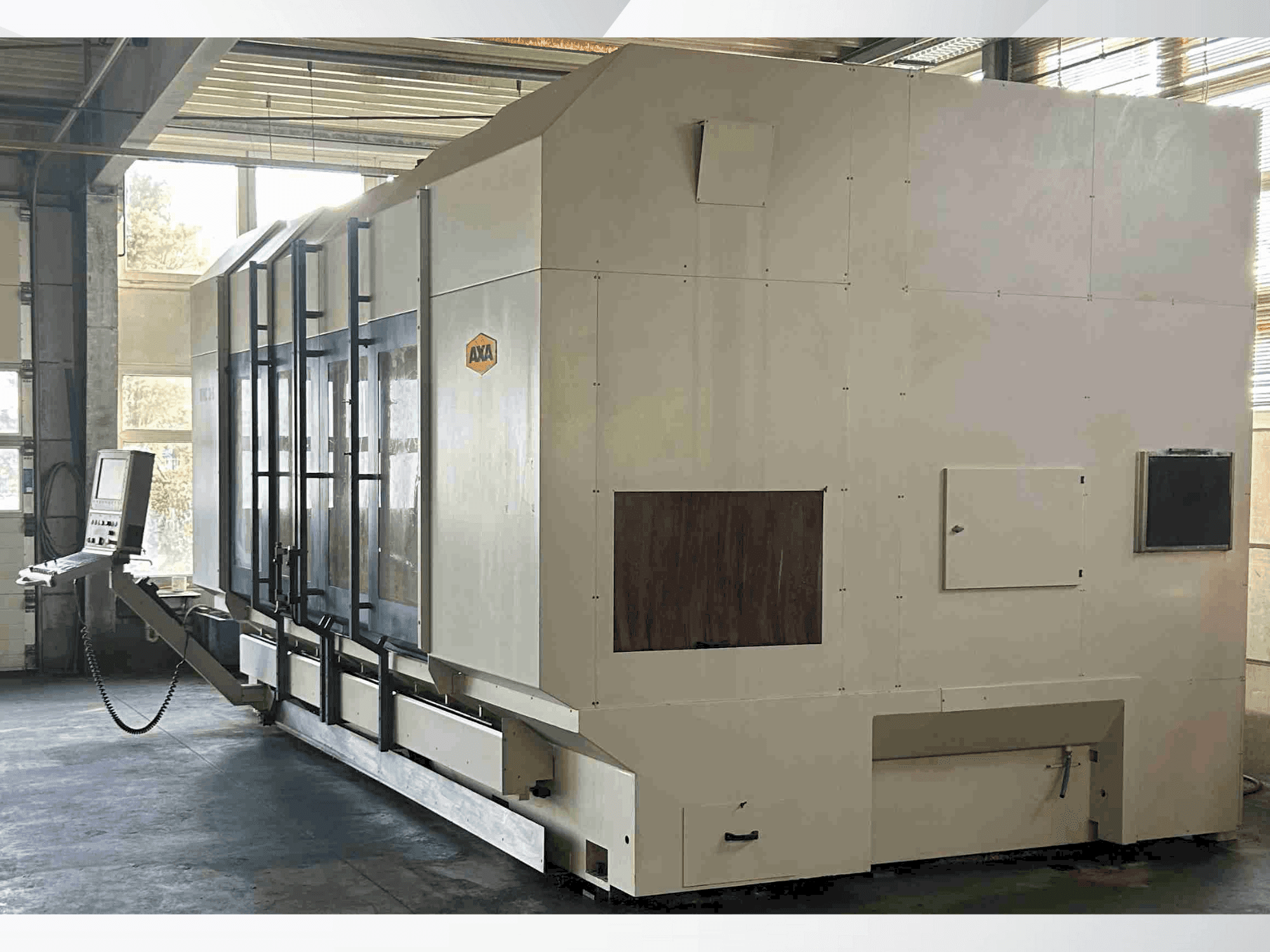

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Додаткове обладнання

• Верстати поставляються з віссю С і головкою по осі В з кутом нахилу +/- 100º.

Переваги машини

Якісні переваги машини

• Відстань між Т-подібними пазами: 160 мм
• 3-вимірний датчик: rmp 60 renishaw
• Інструментальний щуп: tt140 heidenhain
• Поворотна головка nc, безступінчасте регулювання, діапазон повороту ± 100°
• Діапазон повороту по осі b: ± 90°
• Блокування: 2,5° (1°, безступінчасте)
• хв. Час зміни інструменту: 5 сек.
• Точність позиціонування понад 1000 мм: ± 0,015 (0,0075) мм
• Повторюваність: ± 0,005 мм
• Фрезерування в st 60 макс. : 800 см³/хв

Технічні переваги машини

• Максимум. Крутний момент при 40%: 143 (-255) нм
• Максимально. Потужність при 40%: 30 (40) кВт
• Подача ЗОР через шпиндель: 40 бар
• Максимум. Зусилля подачі: 9000 н
• Хід осі x: 1760 - 9000 мм
• Хід маятника: приблизно x-travel/2 - 500 мм
• Переміщення по осі y (горизонтальне/вертикальне): 700 (900) мм
• Переміщення по осі z (горизонтальне/вертикальне): 850 (950) мм
• Відстань від столу до шпинделя (горизонтальна/вертикальна): 250 - 1100 мм / 40 - 890 мм
• Т-подібні пази, центральний паз як вирівнювальний паз h7: 14 h9 мм

Додаткова інформація

Машина все ще під напругою Свердління в St 60 макс: Ø 35 мм/ Нарізання різьби в St 60 макс.: M 30/ Додаткова вага на метр Х-ходу: бл. 2500 кг/ Вага базового верстата (X = 1760): бл. 14500 кг/ Робоча висота: мін. 40 мм макс. 890 мм (по вертикалі)// Робоча висота: мін. мін. 250 мм макс. 1100 мм (по горизонталі) Потужність приводу: Двигун з порожнистим валом змінного струму забезпечує потужність 30 кВт/143 Нм при 40% ED. Швидкість обертання шпинделя: шпиндель має діапазон швидкості 30-6 000 об/хв. Зміна інструменту: має ланцюговий магазин з 22 гніздами для інструменту (SK40 DIN69871A/69872 A). Розміри: Вага: приблизно 16 500 кг. Розміри (Д×В×Г): приблизно 5,7 м×3,9 м×3,4 м (+1,7 м для транспортера стружки). Ізоляція робочого простору: Для ізоляції використовується сильфонний кожух з ламелями з листового металу. Збільшення ходу по осі Y до 900 мм і ходу по осі Z до 950 мм/ Човниковий режим роботи з човниковою плитою з алюмінію, включаючи оглядове вікно і запобіжний вимикач./. Розширення інструментального магазину до 36 гнізд для інструментів/ Гідравлічний затиск для тримача інструменту SK 40/ Поворотна головка з ЧПК по 1 осі, яка плавно позиціонується з діапазоном ±100∘/. і програмується з кроком 0,001∘/. Збільшена потужність приводу за допомогою двигуна з порожнистим валом змінного струму (№ 111). Максимальна потужність становить 27 кВт/100% ED або 40 кВт/40% ED. Максимальний крутний момент 127 Нм/100% ED або 191 Нм/40% ED. Підвищена частота обертання шпинделя в діапазоні 30-12 000 об/хв зі змащенням масляним розпилювачем/. Подача ЗОР через шпиндель, включаючи зовнішній 400-літровий бак з системою паперових фільтрів і насосом високого тиску. Він може забезпечити тиск до 40 бар. Для цієї опції потрібен конвеєр для відведення стружки/ Відкидний стрічковий транспортер стружки (лівий або правий) з вбудованим 200-літровим баком для охолоджувальної рідини та насосом для зовнішнього охолодження/ П'ятикоординатний поворотний стіл з ЧПК RTA 4L-800 з діаметром планшайби 1000 мм. Стіл призначений для горизонтальної установки з гідравлічним затискачем/ RTA інтегрований для вирівнювання з жорстким столом/ Система керування Heidenhain iTNC 530 в поєднанні з цифровим керуванням приводом і 15-дюймовим TFT-дисплеєм 3D-сенсорний датчик (Renishaw RMP 60) для вимірювання інструменту, який зберігається в магазині інструментів і може автоматично змінюватися. Програмне забезпечення датчика використовується для визначення нульової точки і положення, центрування і електричного вирівнювання заготовки/ Система контактних вимірювальних щупів (Heidenhain TT 130) для вимірювання довжини і радіусів інструменту, яка може бути встановлена в зоні обробки і виконує вимірювання як з нерухомим, так і з обертовим інструментом Опціонально: 6.axis. Повністю інтегрований поворотний стіл
