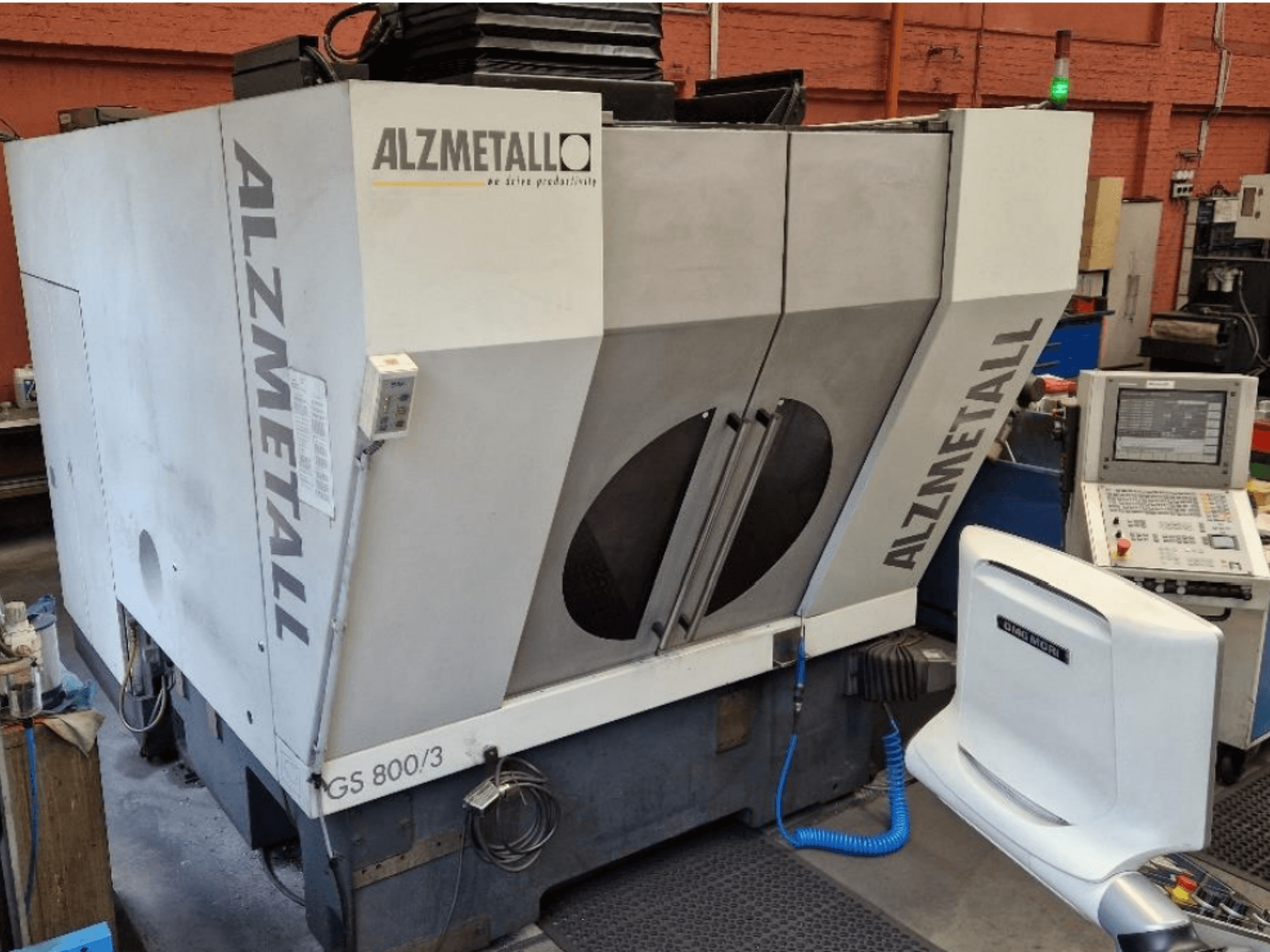

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Відстань від шпинделя до жорсткого столу: 150 – 650 мм

- Т-образні пази столу: 9 Т-образних пазів відповідно до DIN 650 у напрямку X, 14 пазів шириною H12 з кроком 100 мм, 14 пазів H7 для центрування, стіл опущений на 80 мм

- Тип шпинделя: шпиндель з високочастотним двигуном, охолоджуваний водою, з гібридними підшипниками шпинделя та мастильно-повітряною системою змащування

- Конус шпинделя: HSK-A63 згідно з DIN 69893 -

- Макс. крутний момент: 139 Нм при 25 % робочого циклу - Характеристики шпинделя: новий шпиндель у 2025 році, компенсація теплового розширення, герметичне повітряне ущільнення, продувка повітря через центр шпинделя

- Швидкісний хід (X/Y/Z): 45 м/хв

- Макс. прискорення (X/Y/Z): 10 м/с²

- Макс. зусилля подачі (X/Y/Z): 10 кН при 40 % робочого циклу

- Системи вимірювання: подвійні прямі лінійні системи вимірювання для осей X/Y, пряма лінійна система вимірювання для осі Z

- Точність позиціонування (Tp): 0,007 мм згідно з DIN ISO 230-2

- Магазин інструментів: ланцюговий магазин на 33 позиції

- Система заміни інструменту: система підйому

- Макс. діаметр інструменту: 90 мм (у повній конфігурації) / 130 мм (з вільними сусідніми позиціями)

- Макс. довжина інструменту: 300 мм

- Макс. вага інструменту: 10 кг

- Макс. загальна вага інструментів: 160 кг

- Час заміни інструменту: приблизно 2 секунди

- Час від стружки до стружки: приблизно 6 секунд

- Робоча напруга: 3 × 400 В

- Частота мережі: 50 Гц

- Сумарний номінальний струм: 55 А

- Запобіжники мережі живлення: 63 А gG - Необхідний тиск у системі живлення: мінімум 6 бар

- Необхідна система електромережі: мережа типу TN

- Транспортні розміри: приблизно 2 250 мм (Ш) × 4 760 мм (Г) × 2 800 мм (В)

- Додаткове обладнання та функції:

- 3D-контактний датчик HEIDENHAIN TS 640 з інфрачервоною передачею

- Автоматичне вимірювання інструменту HEIDENHAIN TT 140

- Електронне маховикове колесо HR 410

- Автоматична ролетна кришка даху

- Конвеєр для відведення стружки зі скребковим ременем (для короткої металевої стружки довжиною до 80 мм)

- Повний корпус із листової сталі

- Внутрішня обшивка зони обробки з нержавіючої сталі

- Освітлення робочої зони - Горизонтальні розсувні двері з електричним приводом та механічним замиканням

- Охолодження шафи управління

- Відсутні/не входять до комплекту: бак для охолоджувальної рідини НЕ входить до комплекту (немає бака для охолоджувальної рідини, насосів та шланга для промивання стружки)
