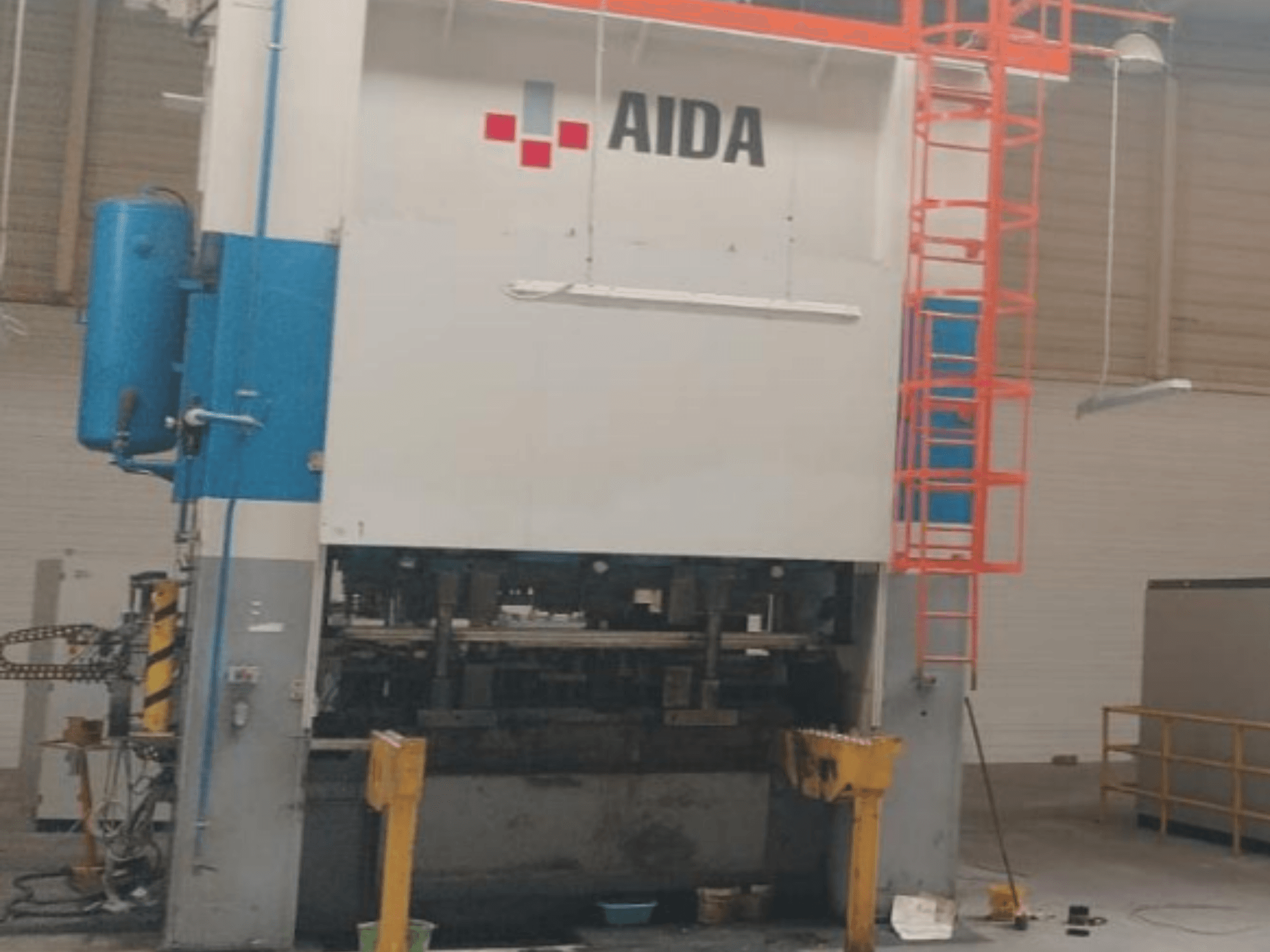

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Основні технічні характеристики:

• Потужність преса: 315 т

• Номінальне зусилля преса: 3 150 кН

• Точка номінальної потужності: 12,7 мм над НПВ

• Звичайне положення зупинки колінчастого вала: ВМТ

• Довжина ходу: 250 мм

• Регулювання супорта: 160 мм

• Висота затиску: 700 мм

• Швидкість супорта: 15–40 ходів/хв

• Максимальна швидкість маховика: 628,5 об/хв

• Максимальна частота включень муфти: 24/хв

• Час зупинки: 0,386 с

• Безпечна відстань: 618 мм

Матриця та робоча зона:

• Максимальний розмір штампа: 2 250 × 750 мм

• Максимальна вага штампа на супорті: 10 200 кг

Конструкція верстата:

• Конструкція рами: рама з подвійними вертикальними стійками (прямобічна)

• Система приводу: подвійний шатун (подвійний пітман)

• Наведення супорта: направлений супорт

• Тип руху: механічний кривошипний прес

• Рух супорта: вертикальний зворотно-поступальний рух

• Рух головної осі: привід від обертового колінчастого вала

• Регулювання поршня/супорта: моторизоване

Система амортизації:

• Тип: вбудована амортизаційна подушка

• Максимальне зусилля амортизатора: 3 450 даН при 0,6 МПа

Допоміжні системи:

• Циліндри противаги: так (сила противаги 102 кН при 6 бар)

• Система зчеплення та гальм: пневматична

• Система змащення: централізоване автоматичне змащення

• Система безпеки: вбудована

• Захист оператора: передбачений

• Готовність до автоматизації: так

Основні характеристики та особливості безпеки:

• Конструкція рами з подвійними вертикальними стійками високої жорсткості

• Привід з подвійним пітманом для поліпшення паралельності супорта та розподілу навантаження

• Пневматичне зчеплення-гальмо для надійної роботи та швидкого зупинення

• Вбудовані системи безпеки та захисту оператора

• Розроблено для інтеграції з автоматичними системами подачі та транспортування

Допоміжні системи:

• Врівноважувальні циліндри: так (врівноважувальне зусилля 102 кН при 6 бар) (в комплекті)

• Система зчеплення та гальма: пневматична (входить до комплекту)

• Система змащення: централізоване автоматичне змащення (входить до комплекту)

• Подушка витягування: вбудована (входить до комплекту)

• Система безпеки: вбудована (входить до комплекту)

• Захист оператора: так (входить у комплект)

• Готовність до автоматизації: так (входить до комплекту)

• Інше додаткове обладнання: не входить до комплекту
