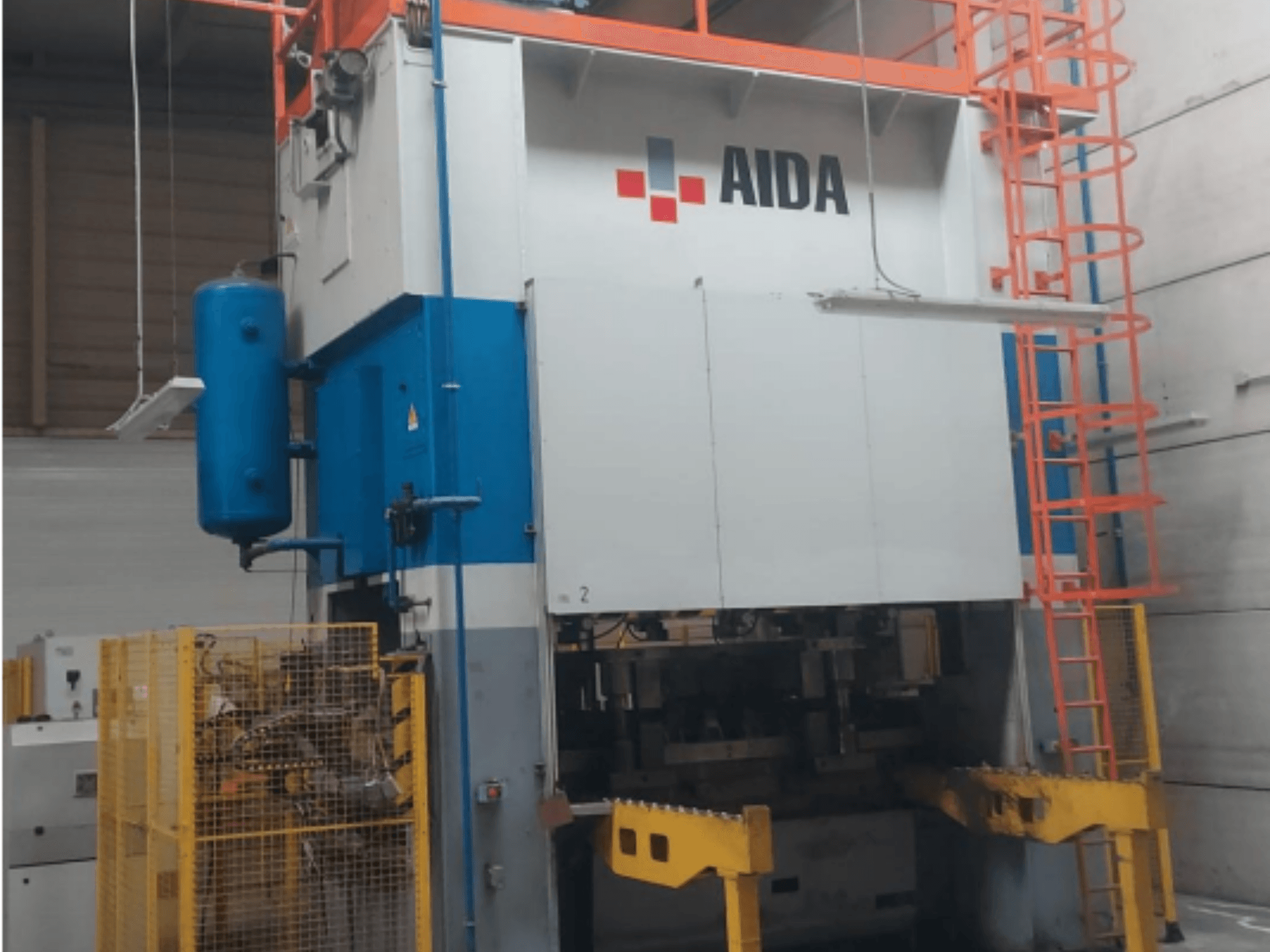

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Основні технічні характеристики:

• Потужність преса: 315 тонн

• Номінальне зусилля преса: 3 150 кН

• Точка номінальної потужності: 12,7 мм над нижньою мертвою точкою (BDC)

• Звичайне положення зупинки колінчастого вала: верхня мертва точка (TDC)

• Довжина ходу: 250 мм

• Регулювання супорта: 160 мм

• Висота затиску: 700 мм

• Швидкість супорта: 15–40 ходів/хв

• Максимальна швидкість маховика: 628,5 об/хв

• Максимальна частота включень муфти: 24 включення/хв

• Час зупинки: 0,386 с

• Безпечна відстань: 618 мм

Матриця та робоча зона:

• Максимальний розмір штампа: 2 250 × 750 мм

• Максимальна вага штампа на супорті: 10 200 кг

Конструкція машини:

• Конструкція рами: подвійна вертикальна (прямобічна) рама

• Система приводу: Подвійний шатун (подвійний пітман)

• Наведення супорта: Наведений супорт

• Тип руху: Механічний кривошипний прес

• Рух супорта: Вертикальний зворотно-поступальний рух

• Рух головної осі: Привід від обертового колінчастого вала

• Регулювання поршня: Моторизоване регулювання супорта

Система амортизації:

• Тип: Вбудована амортизаційна подушка

• Максимальне зусилля амортизатора: 3 450 даН при 0,6 МПа

Системи та безпека:

• Врівноважувальні циліндри: Так

• Зрівноважуюче зусилля: 102 кН при 6 бар

• Система зчеплення та гальмування: Пневматична

• Система змащення: Централізоване автоматичне змащення

• Система безпеки: Вбудована

• Захист оператора: Вбудований

• Готовність до автоматизації: Так

Примітки щодо продуктивності та безпеки:

• Конструкція рами з подвійними вертикальними стійками високої жорсткості

• Привід з подвійним пітманом для поліпшення паралельності супорта та розподілу навантаження

• Пневматичне зчеплення-гальмо для надійної роботи та швидкого зупинення

• Розроблено для інтеграції з автоматичними системами подачі та транспортування

Допоміжні системи:

• Врівноважувальні циліндри: так (врівноважувальна сила 102 кН при тиску 6 бар) (входять до комплекту)

• Система зчеплення та гальма: пневматична (входить до комплекту)

• Система змащення: централізоване автоматичне змащення (входить до комплекту)

• Подушка витягування: вбудована (входить до комплекту)

• Система безпеки: вбудована (входить до комплекту)

• Захист оператора: так (в комплекті)

• Готовність до автоматизації: так (входить до комплекту)

• Інше додаткове обладнання: не входить до комплекту
