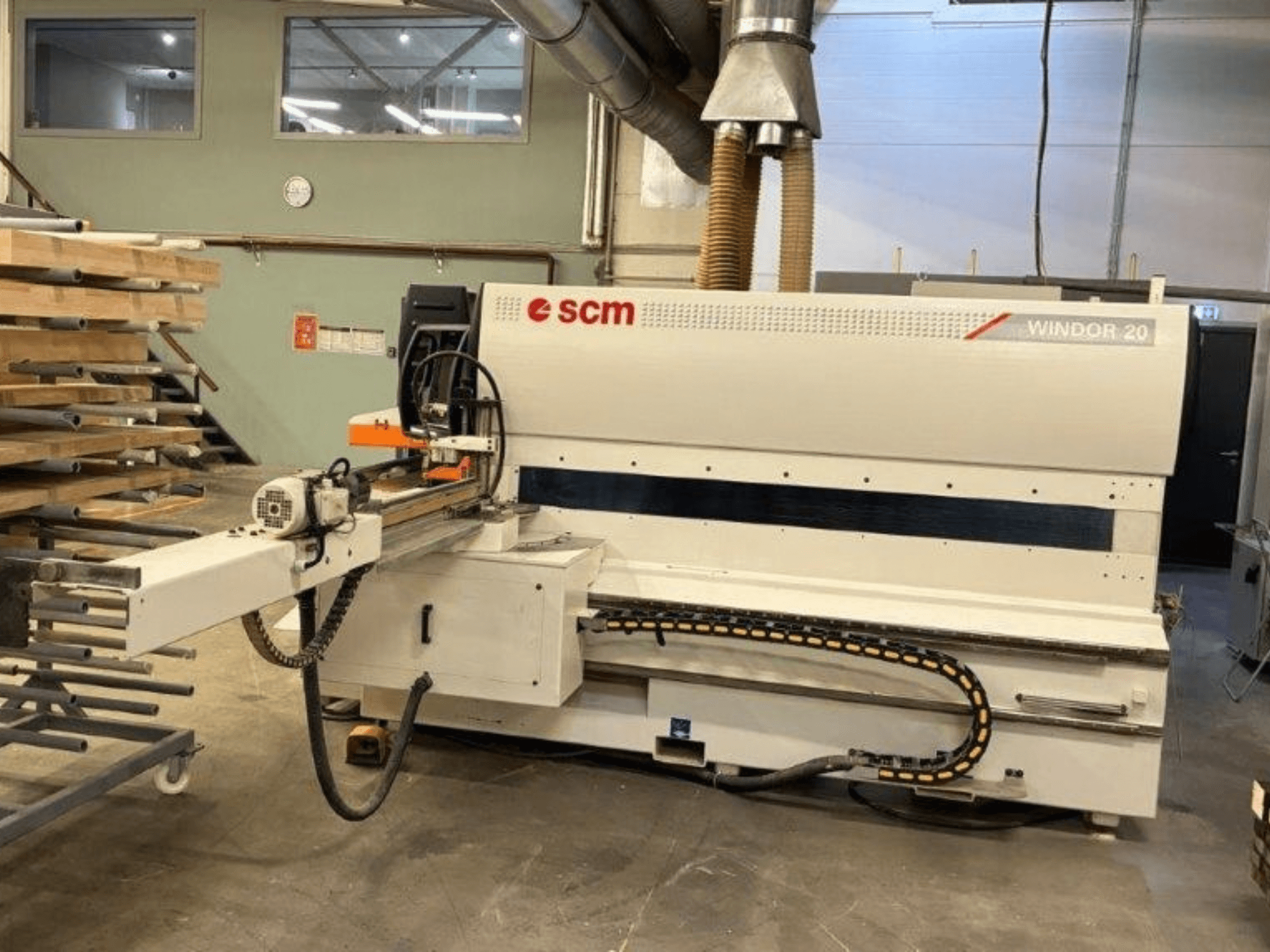

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Опис верстата: Кутовий обробний центр для односторонньої поперечної та поздовжньої обробки дерев’яних деталей вікон та дверей

• Стан: У робочому стані, підключено до електромережі; можна оглянути та випробувати

• Номер у лінійці: 1088

• Довжина заготовки: 200–2 800 мм

• Ширина заготовки: 40–200 мм

• Товщина заготовки: 30–140 мм

• Двигун агрегату для торцевого різання/випилювання пазів: 4 кВт

• Діаметр пильного диска для шипорізання: 400 мм

• Довжина шпинделя для пазорізання: 620 мм

• Діаметр шпинделя для пазорізання: 50 мм

• Макс. зовнішній діаметр інструменту (паз): 320 мм

• Макс. діаметр пазування: 370 мм

• Шпинделі для профілювання: мінімум 2 шпинделі (вал Ø 50 мм, довжина 320 мм)

• Макс. зовнішній діаметр інструменту (профілювання): 240 мм

• Потужність профілювання: зазвичай 10 HP (7,5 кВт)

• Допоміжні агрегати: Спеціальний вал для фрезерування пазів під фурнітуру; вбудований агрегат для відбору/обрізки скляних шплінтів

• Швидкість руху каретки для шпунтування: 4–25 м/хв (автоматична двошвидкісна каретка з електронним керуванням)

• Швидкість подачі під час профілювання: 3–15 м/хв

• Регулювання кута: Електронна похила лінійка ±60° за допомогою автоматичної системи SCM «Rotaten»

• Управління та експлуатація: багатоходові шпинделі, що керуються осями ЧПУ; довжинний упор з ЧПУ; система повернення заготовки за допомогою приводного ременя для роботи одним оператором

• Габаритні розміри (Д × Ш × В): 6 700–9 500 мм × 4 200–4 500 мм × 2 000 мм

• Загальна вага: приблизно 4 500–5 500 кг

• Електроживлення: 380 В

Додаткове обладнання

• Повний набір інструментів Euro (2009 р.), у дуже хорошому стані
