Wenzel - LH 87DE-MEA-WEN-2014-00001
Маєте додаткові запитання? Зв'яжіться з нами.
Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

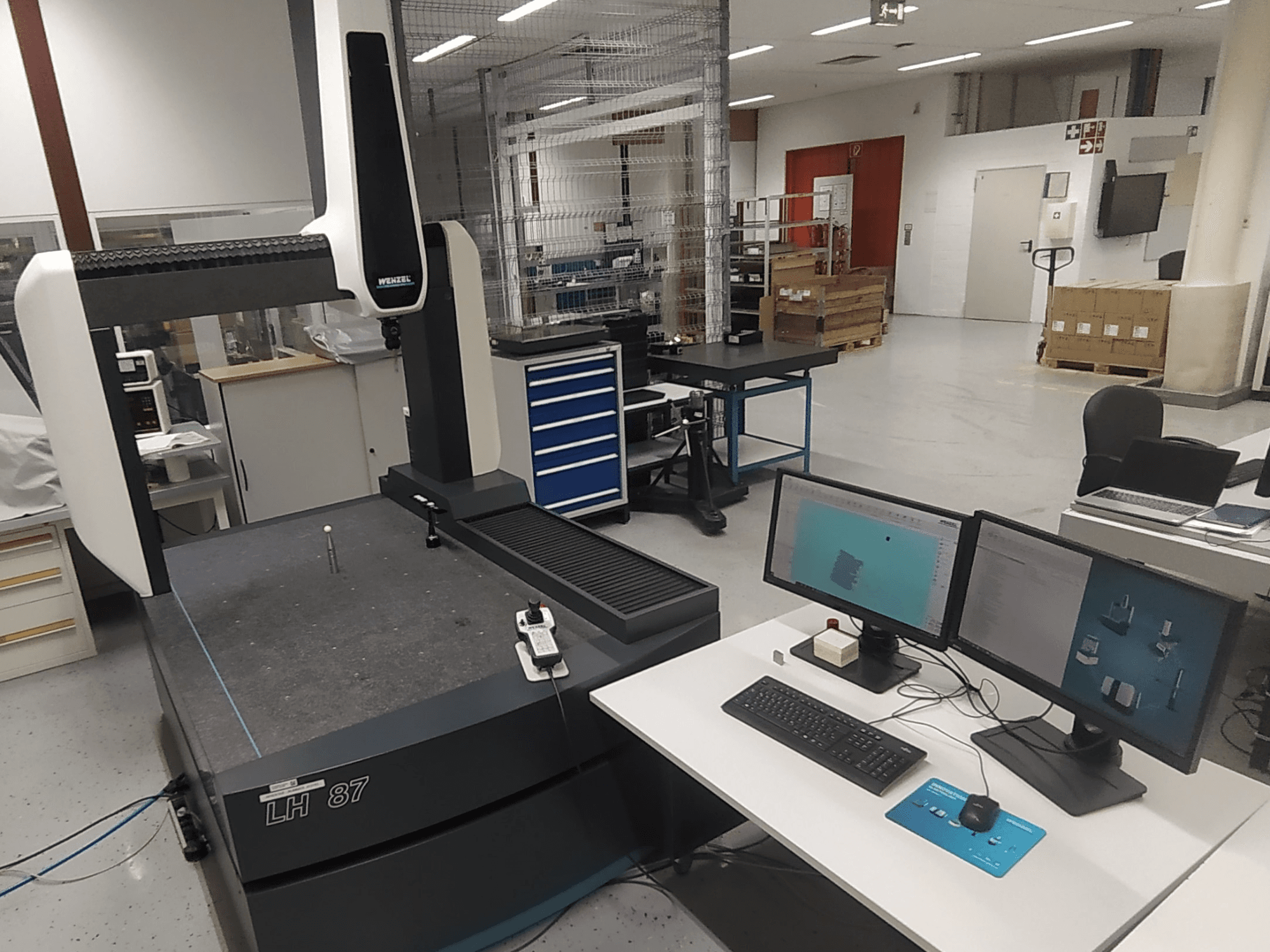

Ця 3-осьова КВМ Wenzel LH 87 була виготовлена в 2014 році. Вона має діапазон вимірювання 800 мм по X, 1000 мм по Y і 700 мм по Z з максимальною масою деталі 800 кг. Машина оснащена системою повітряних опор по всіх осях і моторизованою індексуючою головкою PH10M Plus компанії Renishaw. Якщо ви хочете отримати високоякісні вимірювальні можливості, зверніть увагу на пропоновану нами машину Wenzel LH 87 CMM. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: Wenzel
- рік: 2014
- МОДЕЛЬ: LH 87
- тип програми: Вимірювання
- Місцезнаходження: Німеччина
- тип машини: Координатно-Вимірювальна Машина (CMM)
Технічна інформація - Wenzel LH 87
Рух
- Кількість осей: 3
- Хід по осі X: 800 mm
- Хід по осі Y: 1000 mm
- Хід по осі Z: 700 mm
Додаткова інформація
- Об'ємна похибка вимірювання довжини (E0, MPE): 2,2 мкм + (L / 300,0 мм) мкм
- Похибка вимірювання довжини вздовж оптичної осі (E150, MPE): 2,2 мкм + (L / 300,0 мм) мкм
- Макс. Вага компонента / заготовки: 800 кг
- Підшипники осей: Повітряна система підшипників, інтегрована по всіх осях
- Блок керування з ЧПК: 3-осьова контурна конфігурація WPC
- Апаратне забезпечення контролера: WPC2040 Basic в поєднанні зі стійкою контролера Renishaw PHC10-3 PLUS
- Панель керування верстатом: Провідний пульт керування з ручним джойстиком Wenzel HT400
- Система вимірювальної головки: Моторизована індексуюча головка PH10M Plus компанії Renishaw
- Система вимірювальних датчиків: Високоточний тензометричний контактний тригерний датчик TP200 компанії Renishaw
- Система змінних стійок: 6-портовий автономний міст Renishaw SCR200 з можливістю зміни щупів (5 портів активно налаштовані у візуальній конфігурації)
- Активні конфігурації щупів (в стійці):
* Порт 1: Taster 1001 (Ø 1,00 мм)
* Порт 2: Taster 2001 (Ø 2,0 мм циліндричний)
* Порт 3: Taster 3001 (Ø 2,00 мм рубіновий куля)
* Порт 4: Taster 4001
* Порт 5: Порт 5 налаштований (візуальне підтвердження: налаштування під кутом/зіркою)
- Апаратне забезпечення оціночного ПК: Настільний ПК Fujitsu Esprimo Desktop Tower, розміщений у спеціальному відсіку для контролерів у нижній частині столу
- Монітори візуальних робочих станцій: 2 24-дюймові TFT-дисплеї BenQ з плоским екраном
- Периферійні пристрої введення: Дротова клавіатура, миша та килимок для робочого процесу під брендом Wenzel
- Основна операційна система: Windows 10 Pro (версія 10.0, збірка 19045, 64-бітна версія)
- Метрологічне програмне забезпечення:
* Wenzel WM | Quartis Standard (екосистема зі зворотною сумісністю R2025-1 / R2025-2)
* CM Wenzel CNC Control Geometry Software Module
* Програмний модуль CM Wenzel CNC для обробки поверхонь вільної форми
- Ліцензування та безпека програмного забезпечення: Захист донгла Metrokey (ID: 45984, статус: Дійсний, локальна робоча станція), версія драйвера 7.6.0
- Вбудовані інтерфейси ядра даних САПР: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC
- Додаткові інтерфейси розширення: CATIA, Pro-E, SolidWorks
- Калібрувальне приладдя в комплекті: Високочиста керамічна еталонна калібрувальна сфера в комплекті з блоком подовжувальної колонки
*Можливі розбіжності між наведеними даними та фактичними значеннями
