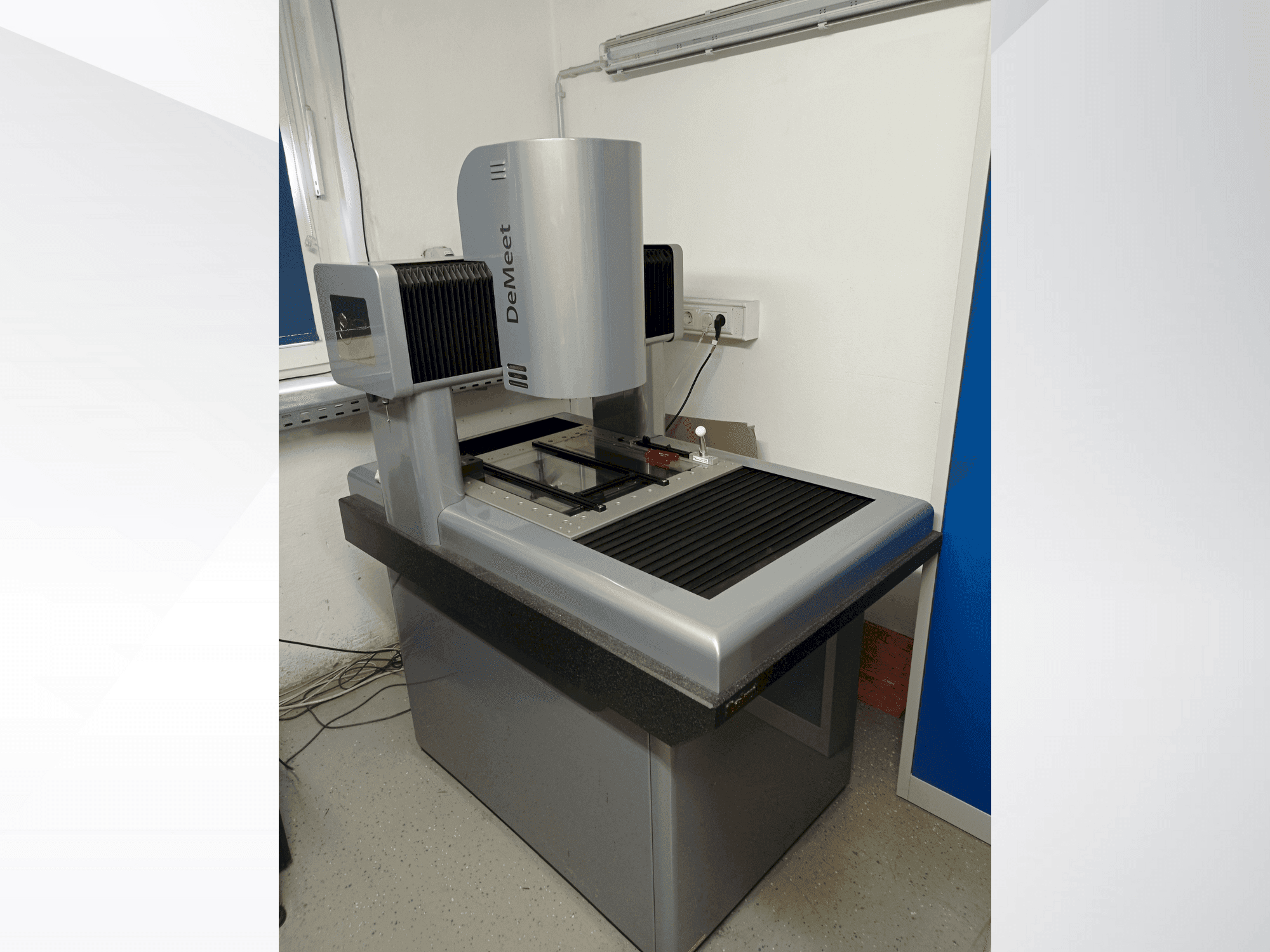

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Вимірювальний стіл (мм): x560, y584

- Максимальне навантаження на вимірювальний стіл (кг): 50

- Відеосистема: камера DeMeet із сенсором Sony

- Варіанти телецентричних об'єктивів:

- Nikon: 3,0x (варіанти: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (варіанти: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (варіанти: 1,0x, 5,0x, 10,0x)

- Кільцеве освітлення: 3 кільця, 16 сегментів, 48 комірок (регульоване)

- Прохідне та коаксіальне освітлення: регульоване

- Система контактного зондування: Renishaw TP20 (комбінована версія)

- Конструкція: фіксований міст із гранітною опорною плитою DIN 876/00

- Конструкція: чавун з надзвичайно низьким рівнем напружень, шліфований з поверхні

- Матеріал вимірювального столу: нікельована сталь, з низьким рівнем напруження

- Лінійні напрямні: лінійні напрямні THK

- Лінійний енкодер: лінійний енкодер Renishaw TONiC

- Система приводу: сервомотори постійного струму Faulhaber

- Управління / експлуатація: моторизований джойстик / ЧПУ

- Діапазон вимірювання: X = 400 мм, Y = 400 мм, Z = 200 мм

- Розміри вимірювального столу: X = 560 мм, Y = 584 мм

- Макс. навантаження на стіл: 50 кг

- Габаритні розміри верстата (Ш × Д × В): 870 мм × 1245 мм × 1580 мм

- Вага верстата: 700 кг

- Роздільна здатність: 0,1 мкм

- Макс. швидкість переміщення: X/Y = 250 мм/с, Z = 55 мм/с

- Макс. прискорення: X/Y/Z = 500 мм/с²

- Стандартна точність (L у мм):

- Виконання за відео: X/Y/Z 3,9 + L/150 мкм (XY 4,5 + L/150 мкм)

- Комбінована точність: X/Y/Z 3,9 + L/150 мкм (XYZ 4,9 + L/150 мкм)

- Висока точність (L у мм):

- Виконання з відеоконтролем: X/Y/Z 2,9 + L/200 мкм (XY 3,5 + L/200 мкм)

- Комбіноване виконання: X/Y/Z 2,9 + L/200 мкм (XYZ 3,9 + L/200 мкм)

- Опціональна точність (L у мм):

- Виконання з відеоконтролем: X/Y/Z 1,9 + L/250 мкм (XY 2,5 + L/250 мкм)

- Комбіноване виконання: X/Y/Z 1,9 + L/250 мкм (XYZ 2,9 + L/250 мкм)

- Напруга живлення: 90–120 В / 210–240 В (50–60 Гц)

- Споживання потужності: 400 ВА

- Діапазон робочих температур: від 15 °C до 35 °C

- Номінальна температура вимірювання: 20 °C ± 0,5 °C

- Діапазон відносної вологості: 40 % – 70 % (без конденсації)
