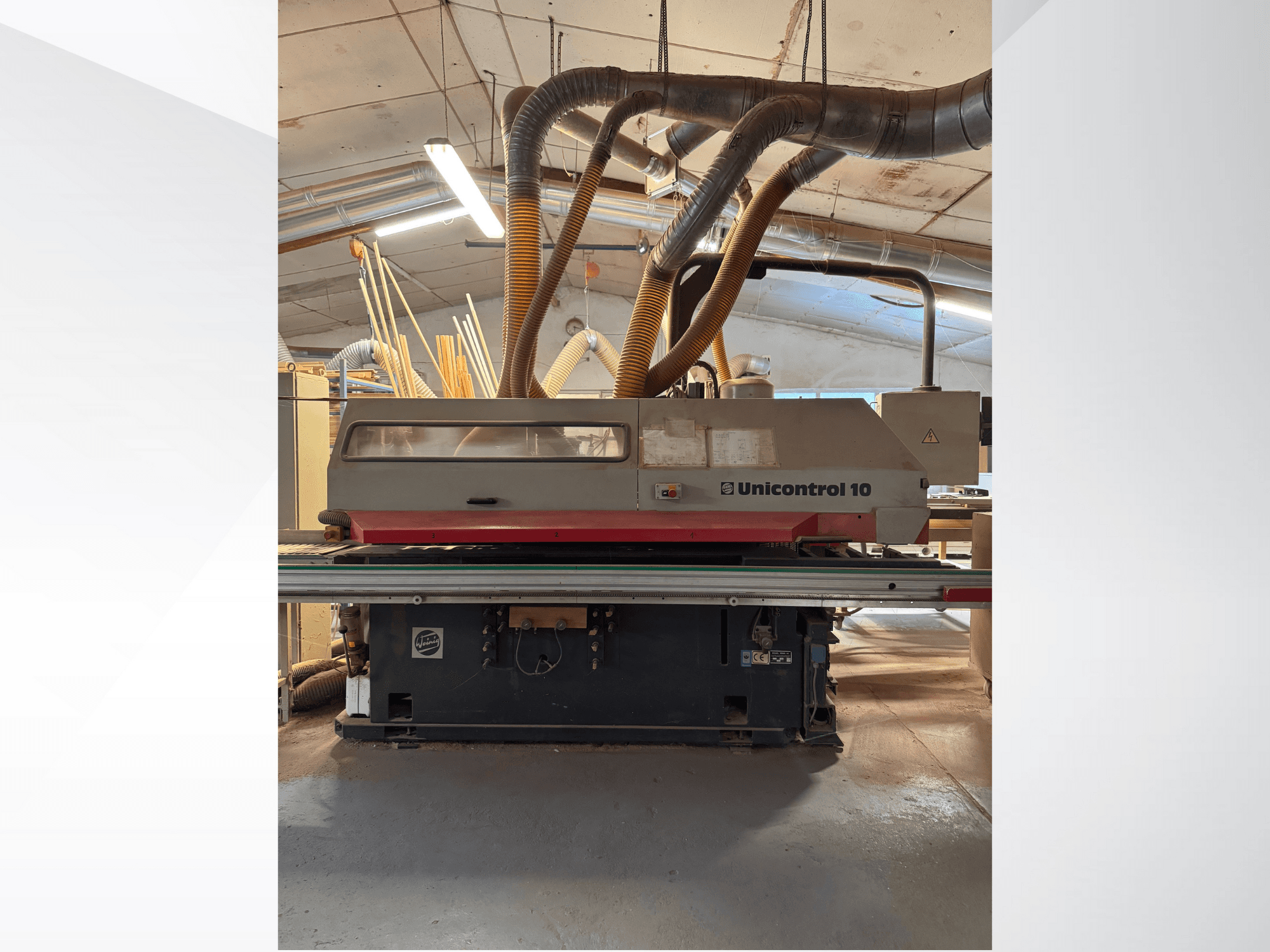

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Потужності

  • Робоча ширина: 40-220 мм

  • Робоча висота (поздовжня обробка): 40-100 мм

  • Робоча висота (поперечна обробка): 40-100 мм (висота протилежного дерева 80 мм)

  • Довжина заготовки (поздовжня): мін. 220 мм + 2 x довжина шипа

  • Довжина заготовки (поперечна): мін. 275 мм + 1 довжина шипа при діаметрі інструмента 320 мм

• Подача (поперечна обробка)

  • Потужність двигуна: 0,3 кВт

  • Швидкість подачі: 3-25 м/хв

  • Затиск заготовки: 2 затискні лапки

  • Обмежувач довжини: зі шкалою та лупою для зчитування зовнішніх розмірів рами або стулки

  • Лічильник: з пневматичним годинниковим механізмом, 4 положення (не для студійних вікон), до висоти деревини макс. 80 мм

  • Пакет з двох частин: подача однієї або двох частин, з перехресним поділом і системою утримання

    • 1-а заготовка (лежить на упорі) ширина деревини: 55-90 мм

    • Ширина 2-ї заготовки: 130 мм

• Подача (поздовжня обробка)

  • Потужність двигуна: 2,2 кВт

  • Швидкість подачі: 4-18 м/хв (безступінчасте регулювання за допомогою частотного перетворювача)

  • Відстань між подавальними роликами: 100/120 мм

  • Ширина подавальних роликів: 30/50 мм

  • Діаметр подавального ролика: 95 мм

• Обробні агрегати

  • Поперечна пила

    • Потужність двигуна: 3 кВт

    • Діаметр шпинделя: 40 мм

    • Частота обертання шпинделя: 2800 об/хв

    • Розмах інструменту: макс. 400 мм

    • Осьове регулювання: пневматичне проти 4-ступінчастої револьверної головки

  • 1-й шпиндель з шипом і пазом

    • Потужність двигуна: 11 кВт

    • Діаметр шпинделя: 50 мм

    • Частота обертання шпинделя: 3250 об/хв

    • Розмах інструменту: макс. 320 мм

    • Довжина затиску інструменту: 320 мм

    • Діапазон осьового регулювання: 240 мм

    • Кількість інструментів: 4 x 80 мм

    • Осьове регулювання: гідравлічне

  • 1-й профільний шпиндель

    • Потужність двигуна: 11 кВт

    • Діаметр шпинделя: 50 мм

    • Частота обертання шпинделя: 6000 об/хв

    • Діаметр інструменту: макс. 232 мм

    • Нульове коло повороту інструменту: 130-140 мм

    • Довжина затиску інструменту: 320 мм

    • Діапазон осьового/радіального регулювання: 240/80 мм

    • Кількість позицій інструменту: 4 x 80 мм

    • Осьове регулювання: гідравлічне

  • 2-й профільний шпиндель

    • Потужність двигуна: 11 кВт

    • Діаметр шпинделя: 50 мм

    • Частота обертання шпинделя: 6000 об/хв

    • Діаметр інструменту: макс. 232 мм

    • Нульове коло інструменту: 130-140 мм

    • Довжина затиску інструменту: 320 мм

    • Діапазон осьового/радіального регулювання: 240/80 мм

    • Кількість позицій інструменту: 4 x 80 мм

    • Осьове регулювання: гідравлічне

  • Механічне гальмо шпинделя

    • Для профільного шпинделя (шпинделів)

    • Для поперечної пили та профілювально-розпилювальних агрегатів

  • Профільний фрезерний блок (горизонтальний, верхній; перед останнім профільним шпинделем)

    • Радіальне індексування: 2 положення

    • Аксіальне індексування: 2 положення

    • Потужність двигуна: 3 кВт

    • Діаметр шпинделя: 40 мм

    • Частота обертання шпинделя: 5850 об/хв

    • Розмах інструменту: 130 мм

    • Довжина затиску інструменту: 40 мм

    • Діапазон осьового регулювання: 52 мм

    • Радіальний діапазон регулювання: 125 мм

  • Профільний фрезерний блок (вертикальний, правий; в кінці верстата)

    • Радіальне індексування: 2 позиції

    • Індексований по осі: 2 позиції

    • Потужність двигуна: 3 кВт

    • Діаметр шпинделя: 40 мм

    • Швидкість обертання шпинделя: 5850 об/хв

    • Розмах інструменту: 210 мм

    • Довжина затиску інструменту: 160 мм

    • Діапазон осьового регулювання: 90 мм

    • Діапазон радіального регулювання: 100 мм

  • Шпиндель для шипування та довбання (довжина затиску інструменту 640 мм, замість 320 мм шпинделя)

    • Потужність двигуна: 15 кВт

    • Частота обертання шпинделя: 2925 об/хв

    • Кількість позицій інструменту: 8 x 80 мм

    • Діапазон осьового регулювання: 560 мм

Додаткове оснащення

• Лазерне направляюче світло для поперечної пилки для визначення перерізу

• Пристрій студійного вікна

  • Поворотний обмежувач довжини +/- 60° з електронним цифровим дисплеєм і пневматичним затискачем

  • Висувна протилежна планка

  • Спеціальний притиск для виготовлення похилих деталей

  • Обмеження: товщина деревини макс. 120 мм

  • При -60°: ширина заготовки макс. 110 мм з довжиною шипа 80 мм або макс. 150 мм з контрпрофілями

• Фрезерний пакет

  • Пристрій синхронізації з автоматичним зануренням (на 1-му профільному шпинделі)

  • Опорна рейка з ковзаючою стрічкою

  • Ролик подачі з високою/низькою тактовою частотою до 2-го профільного шпинделя для скорочення шляху фрезерування

  • Розширення програмного забезпечення зі 100 вільно програмованими типами фрезерування

• Два подавальних ролика з осьовою подачею навпроти обох профільних шпинделів для виробництва вузьких, коротких деталей

• Рейкова напрямна

  • Автоматично синхронізована напрямна шина в упорі для виготовлення перекладин

  • Опорна планка для перекладин зверху в зоні вертикально-прямолінійного профільного фрезерування в кінці верстата

• Електронне регулювання висоти подачі з електронним цифровим дисплеєм

• Автоматична токарна система для роботи однією людиною, включаючи конвеєрну подачу
