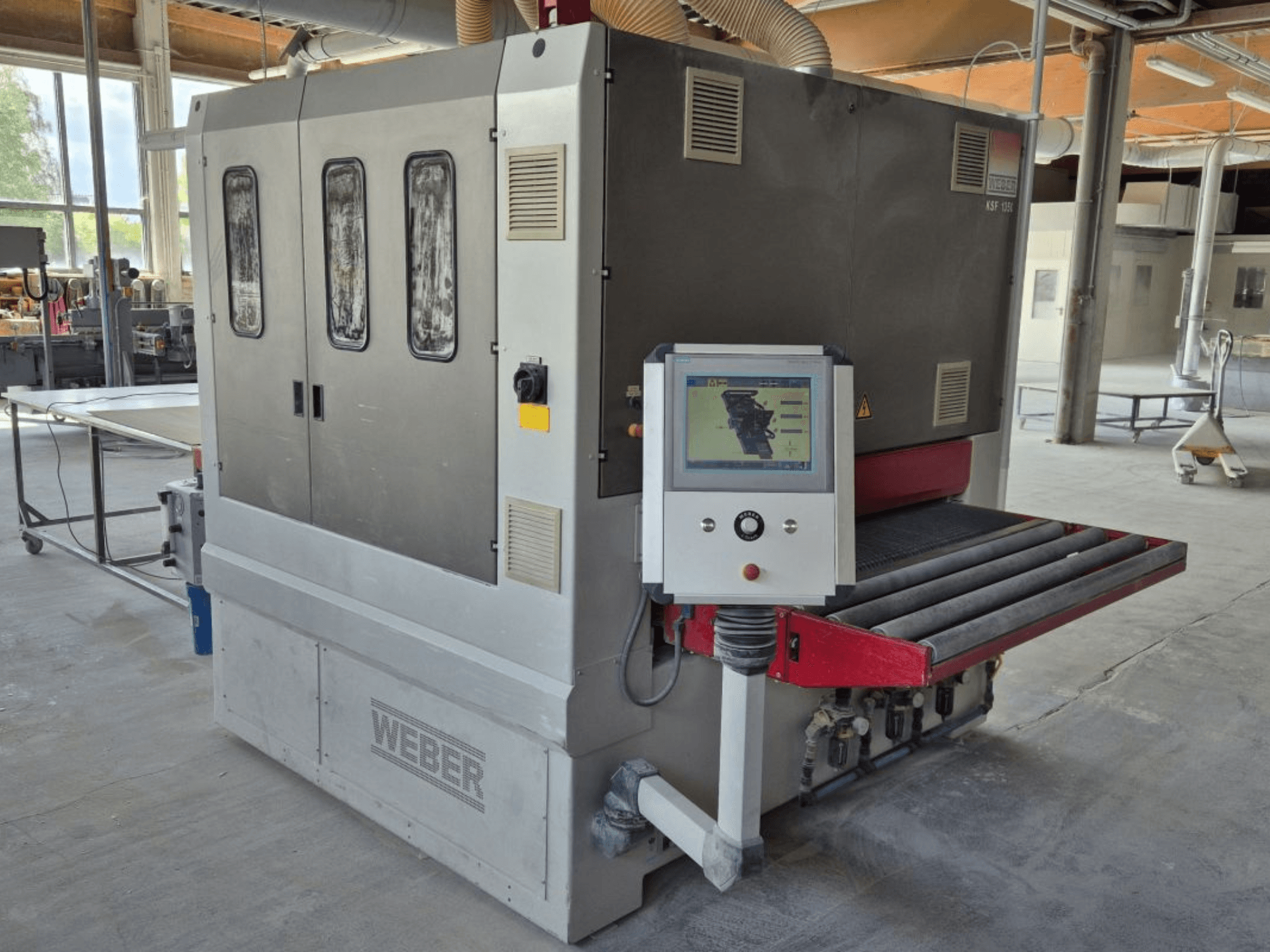

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Рама та подача верстата

• Міцна зварна сталева конструкція для 3 шліфувальних вузлів

• Постійна висота подачі: 900 мм

• Панель керування та заміна шліфувальної стрічки зліва (у напрямку подачі)

• Плавне регулювання швидкості подачі: 3-18 м/хв, з частотним керуванням

• Вакуумна конвеєрна стрічка з вакуумною повітродувкою потужністю 5,5 кВт і вакуумним каналом до верхнього краю верстата

Блок 1: Поперечно-стрічковий блок

• Притискна ламельна стрічка з повстю та графітом

• Система притискної планки ISD link з розпізнаванням заготовки 11 мм і шириною притискної планки 44 мм

• Пристрій обдування шліфувальної стрічки з контролем заготовки

Блок 2: комбінований блок CBF

• Рифлений гумовий контактний ролик Ø 130 мм, 60 Shore

• Ламельна стрічка з поперечною подачею з окремим приводом 4,0 кВт

• Система притискних балок ISA link з розпізнаванням заготовки 11 мм і шириною притиску 22 мм (з протилежним обертанням)

• Пристрій обдування шліфувальної стрічки, що коливається, з можливістю керування заготовкою

Блок 3: Поперечна шліфувальна стрічка

• Система притискного променя ISD link з розпізнаванням заготовки 11 мм і шириною притискного променя 44 мм

• Пристрій для обдуву шліфувальної стрічки, що регулюється залежно від заготовки

Елементи керування та функції

• Siemens MP 377 12" багатопанельний HMI: 12" кольоровий дисплей, пам'ять програм на 300 програм, всі параметри задаються за допомогою програми

• WEBER i-Touch управління з навігацією за допомогою поворотної ручки

• WEBER AWDM: автоматичне регулювання товщини на вході в машину за допомогою пускового вимикача

• Запобіжний ролик від перевищення товщини на вході: автоматичний підйом контактного ролика і сегментованих притискних балок; відключення подачі

• Управління ISA/ISD: розпізнавання заготовки з високою роздільною здатністю з кроком 22 мм; вільне завантаження складних форм; багаторазове завантаження з мінімальним інтервалом; регулювання інтенсивності та тиску шліфування за допомогою програми

• Система притискних балок ISA з шарнірним з'єднанням (блок 2): притискна балка переміщується в поздовжньому і поперечному напрямках

• Система сегментованих притискних балок ISD (Блоки 1 і 3): окремий регульований тиск на кромку (тільки на зовнішню кромку або на зовнішню і внутрішню кромку); можна вибрати для поздовжньої і поперечної кромки або тільки для поздовжньої.

Технічні дані

• Робоча ширина: 1350 мм

• Привід 1 (Eco-Drive, з частотним регулюванням): 15,0 кВт

• Привід 2 (Eco-Drive, з частотним регулюванням): 20,0 кВт

• Привід 3 (Eco-Drive, з частотним регулюванням): 15,0 кВт

• Привід CBF: 3,0 кВт

• Привід вакуумної повітродувки: 5,5 кВт

• Подача проти відскоку (з частотним регулюванням): 3,0 кВт

• Привід регулювання висоти (з частотним керуванням): 0,75 кВт

• Швидкість шліфувальної стрічки (з частотним регулюванням): прибл. 3-20 м/с

• Розмір шліфувальної стрічки (поперечні стрічки): 2 × 150 × 5100 мм

• Розмір шліфувальної стрічки (широка стрічка): 1370 × 2620 мм

• Товщина заготовки (min/max): 4-140 мм

• Робоча висота (постійна): 900 мм

• Плавне регулювання швидкості подачі: 3-18 м/хв

Додаткове оснащення

• Пристрій виштовхування заготовки з системою WEBER ES (керований заготовкою; енергозберігаючий; індивідуальне управління супортом)

• Мікроочищення WANDRES, версія з однією щіткою (потужна мечоподібна щітка з інтегрованим мікрозволоженням для оптимального видалення лакофарбового пилу)
