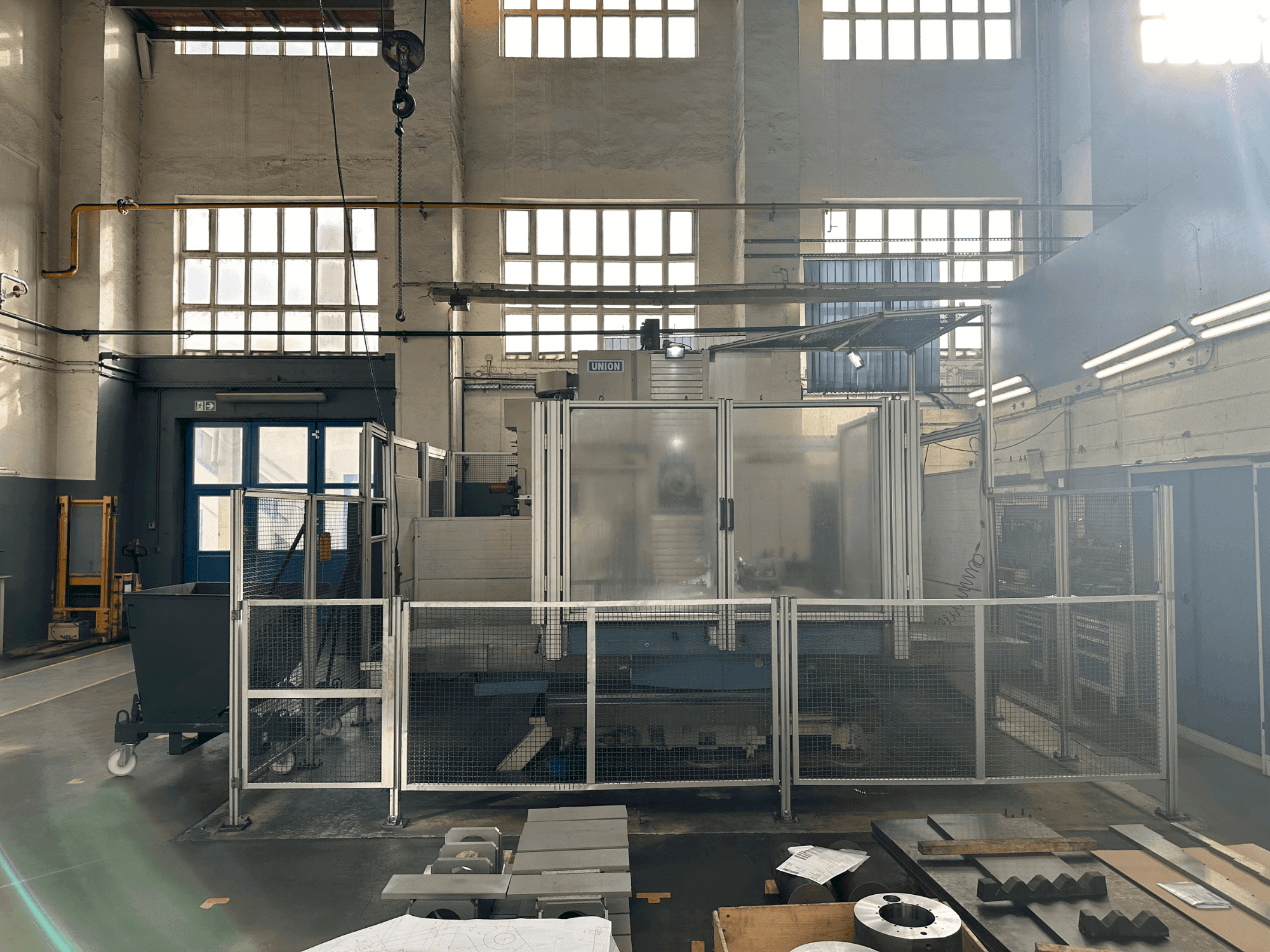

MACHINE_IMG_ALT_FRONT_VIEW

Union TC 110

Union - TC 110

2002

89.000 €

ціна на гіндумак
(Ex works)
отримати офіційну пропозицію
Відвідайте машину
зробити зустрічну пропозицію
Завантажити PDF

Маєте додаткові запитання? Зв'яжіться з нами.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Натисніть
Показати мовою оригіналу

Цей 3-осьовий фрезерний верстат Union TC 110, виготовлений у 2002 році, майстерно управляється системою TNC 426 від Heidenhain. Він оснащений 40-кратним пристроєм зміни інструменту SIDEPALSA та тримачем інструменту SK50. Розміри столу складають 1250 x 1600 мм, а переміщення по осях X, Y, Z і W - 2000 мм, 1600 мм, 1500 мм і 550 мм відповідно. Його шпиндель підтримує діаметр 110 мм, підвищуючи точність завдяки номінальному крутному моменту 1639 Нм і швидкості обертання до 4000 хв^-1. Для отримання додаткової інформації про фрезерний верстат Union TC 110 зв'яжіться з нами.

Огляд

  • бренд: Union
  • рік: 2002
  • МОДЕЛЬ: TC 110
  • тип програми: Розточувальний
  • Місцезнаходження: Німеччина
  • тип машини: Розточувальний верстат
  • доступність: FROM MID JUNE
  • марка блоку управління: Heidenhain
  • GINDUMAC ID: DE-BOR-UNI-2002-00001

Технічна інформація

Загальні дані

  • Ширина вимірювань: 5150 mm
  • Глибина вимірювань: 8600 mm
  • Висота вимірювань: 5150 mm

Блок управління

  • Бренд: Heidenhain
  • Модель: TNC 426

Головний привід

  • Кількість шпинделів: 2
  • Діапазон частоти обертання шпинделя: 4000 1/MIN
  • Конусність інструменту: SK50
  • Кількість осей: 3

Рух

  • X-ВІСЬ Рух: 2000 mm
  • X-ВІСЬ Швидкий траверс: 15m/min
  • Y-ВІСЬ Рух: 1600 mm
  • Y-ВІСЬ Сила подачі: 16kN
  • Y-ВІСЬ Швидкий траверс: 15m/min
  • Z-ВІСЬ Рух: 1500 mm
  • Z-ВІСЬ Сила подачі: 20kN
  • Z-ВІСЬ Швидкий траверс: 15m/min
  • W-ВІСЬ Рух: 550 mm

Інструменти

  • Номер індексу: 40
  • Тип тримача інструменту: SK50

    Додаткове обладнання

    • - Змінник інструменту SIDEPALSA 40-кратний
    • - Контроль на 79431 годині // Машина на 76080 годинах // Виконання програми 27696 годин

    Додаткова інформація

      Переваги машини

      • Технічні переваги машини:
        • - Удосконалений блок керування (heidenhain tnc 426) підвищує точність операцій.
        • - Діаметр шпинделя: 110 мм
        • - Тиск, не менше: 6 бар
        • - Зовнішній діаметр трубки: 8 мм
        • - Кількість ступенів передачі: 2
        • - Діапазон частоти обертання редуктора 1-го ступеня: 5-670 хв-1
        • - Діапазон частоти обертання редуктора 2: 671-4000 хв-1
        • - Номінальний крутний момент шпинделя: 1639 нм
        • - Максимальний крутний момент шпинделя: 2012 нм
      • Якісні переваги машини:
        • - Висока точність шпинделя з показниками кругового відхилення та циліндричності, що забезпечує високу якість обробки.
        • - Високий крутний момент шпинделя забезпечує надійне різання.
        • - Розміри столу: 1250 x 1600 мм

      Додаткова інформація

      • - МАШИНА ВСЕ ЩЕ ПІД НАПРУГОЮ

    *Можливі розбіжності між наведеними даними та фактичними значеннями
