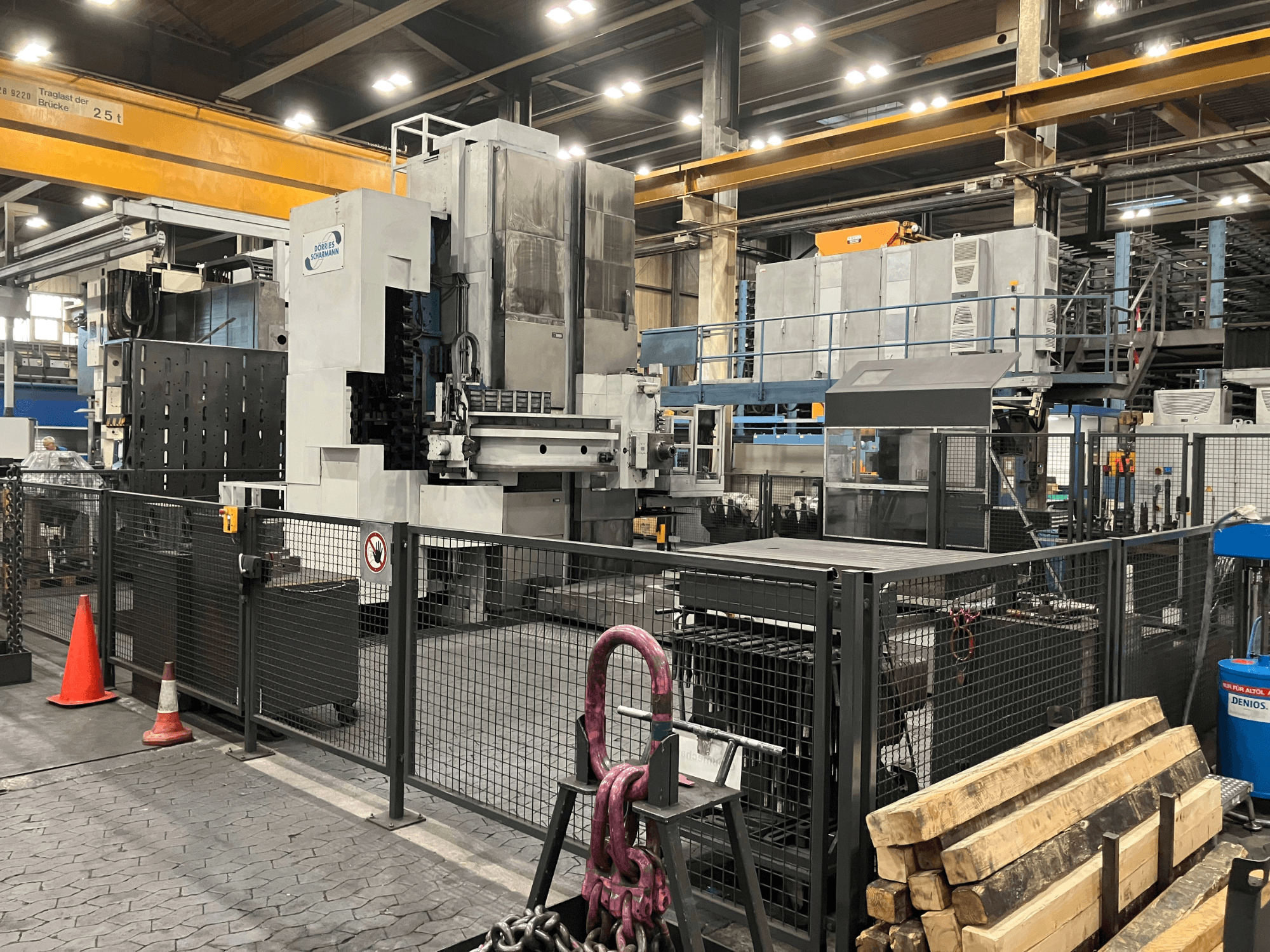

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Технічні характеристики

* Система управління: Heidenhain iTNC 530

* Хід по осі X: 2 500 мм

* Хід по осі Y: 2 500 мм

* Хід по осі Z: 800 мм

* Хід по осі W: 700 мм

* Хід по осі V: 1 500 мм

* Ось B: 360°

* Діаметр робочого шпинделя: 150 мм

* Тримач інструменту: ISO 50 DIN 2079

* Кількість ступенів передачі: 3

* Розміри столу: 2 000 × 2 500 мм

* Висота столу: 1 050 мм

* Навантаження на стіл: 25 000 кг

* Швидкість подачі по осі V: 1–10 000 мм/хв

* Швидкість подачі по осі B: 2,4 об/хв

* Швидкісний хід по осях X/Y/Z/W: 10 000 мм/хв

* Швидкість подачі по осях X/Y/Z/W: 1–10 000 мм/хв

* Поперечний переріз балки порталу: 325 × 325 мм

* Магазин інструментів: ланцюговий

* Ємність магазину інструментів: 40 інструментів

* Макс. діаметр інструменту: 340 мм

* Макс. діаметр розточувального стрижня: 500 мм

* Макс. довжина інструменту: 500 мм

* Макс. вага інструменту: 40 кг

* Швидкість переміщення інструментального магазину: приблизно 40 м/хв

* Швидкість повільного переміщення інструментального магазину: приблизно 1,2 м/хв

* Система охолодження: охолоджуюча рідина через шпиндель

* Система охолодження: зовнішні форсунки охолоджувальної рідини

* Фільтрація охолоджувальної рідини: паперовий стрічковий фільтр

* Контроль процесу: адаптивне регулювання

* Ручне колесо: HR 550 FS

* DNC: Heidenhain DNC

* Адаптивне регулювання навантаження: Так

* KinematicsOpt: Так

* Глобальні налаштування програми: Так

* HDR та SIK: Так

Додаткове обладнання / аксесуари

* WFK 100 S

* WFK 50 S

* Автоматичне кріплення фрезерної головки

* Автоматичне затискання фрезерної головки

* Привід фрезерної головки через керований вал

* Охолодження інструменту за допомогою 4 форсунок

* Конвеєр для відведення стружки

* Контроль крутного моменту

* Індикація положення

Модернізація у 2013 році

* Система ЧПУ: Heidenhain iTNC 530

* 19-дюймовий кольоровий плоский TFT-дисплей BF 760

* TouchPad TE 745 з інтегрованою панеллю керування верстатом

* Електронне маховикове колесо HR 550 FS із сіткою та з'єднувальними елементами

* HDR та SIK

* Глобальні налаштування програми

* KinematicsOpt

* Адаптивне регулювання навантаження

* Heidenhain DNC
