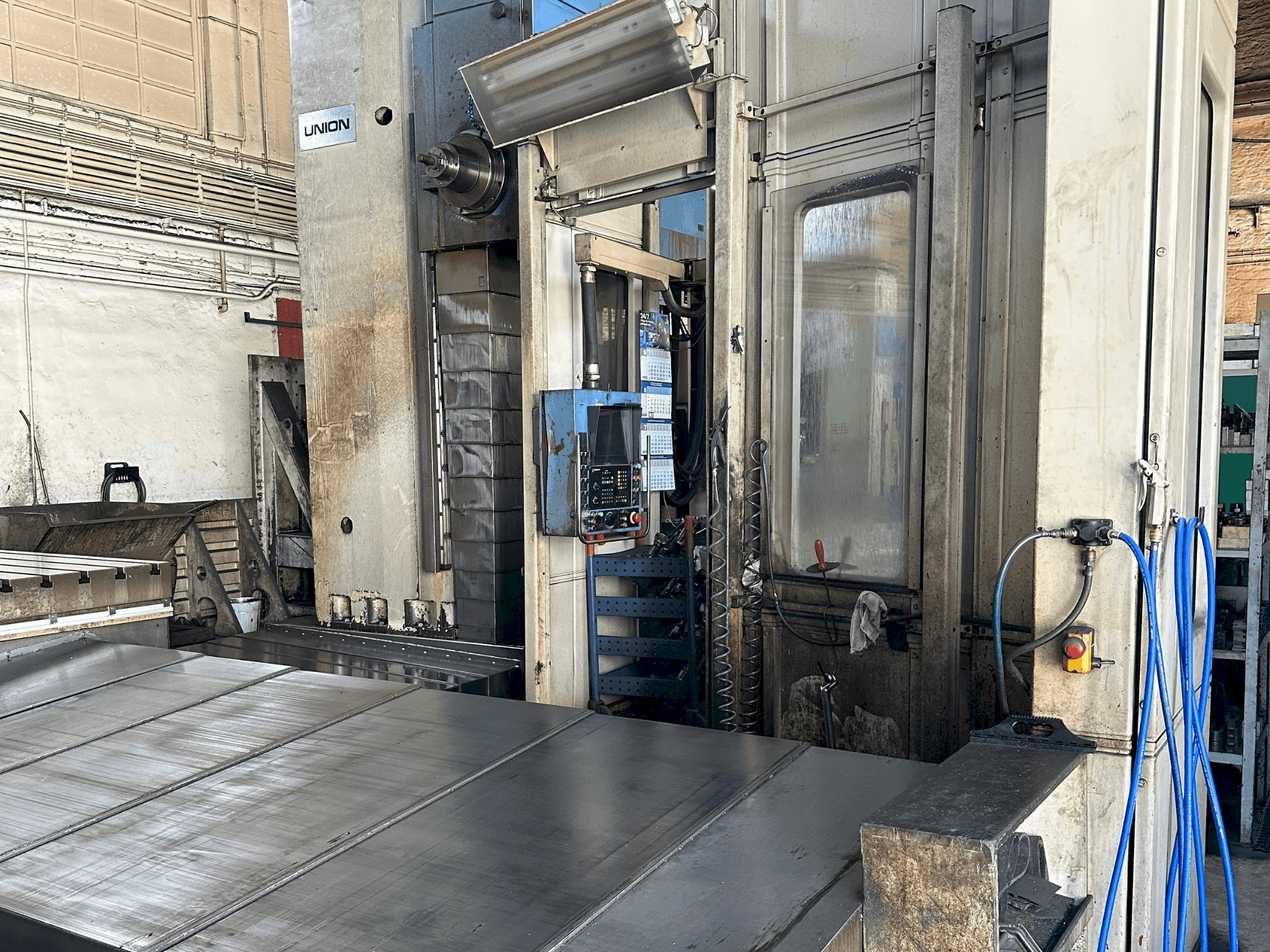

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Додаткова інформація

Шляхи переміщення: Вертикальне переміщення шпиндельної головки (вісь Y): 1600 мм (2000). Поздовжнє переміщення стійки (вісь Z): 1000 мм (1600). Переміщення розточувального шпинделя (вісь W): 700 мм. Подачі: Безперервна подача по осях Y і Z: від 1 до 7099 мм/хв. Шпиндель: Сила затиску інструменту: 25000 Н. Максимальний діаметр свердління: 500 мм. Електрична система: Напруга мережі: 380 В змінного струму ± 10% (можливі інші напруги). Частота: 50 Гц ± 2%. Потужність підключення: BFK типорозміру 130: 80 кВт. BFK типорозміру 150: 100 кВт. Первинний захист запобіжником: 200 А (при 380 В змінного струму). Гідравлічна система: Містить повний цикл створення, обробки та розподілу потоку під тиском. Вона розміщена в окремому гідравлічному блоці зі станцією зберігання. Затискна поверхня: 1250 x 1600 мм. 1600 x 2000 мм. Макс. Навантаження на затиск: Рівномірний розподіл навантаження: 8000 кг і 12500 кг відповідно. Нерівномірний розподіл навантаження (на половину поверхні столу): 4000 кг і 6000 кг відповідно. Макс. Момент інерції: 3000 кгм² і 7000 кгм². Макс. Момент навантаження: 19000 Н і 35000 Н при заблокованому затискному столі. Подача та швидке переміщення: Безперервна подача (вісь X): від 1 до 7099 мм/хв. Швидке переміщення (вісь X): 7100 мм/хв. Інтерполяція: Лінійна та кругова. 3D інтерполяція. Гвинтова інтерполяція. Циліндрична інтерполяція. Програмування: Точність введення: 0,001 мм для лінійних осей і 0,001° для осей обертання. Центральна пам'ять програм: 3100 NC-речень. Додаткові функції: Корекція інструменту для 99 пар (довжина і радіус). 8 циклів обробки і 200 вільних підпрограм. Моделювання програм і ввід/вивід паралельно з обробкою. Розширена система діагностики для обслуговування та усунення несправностей.
