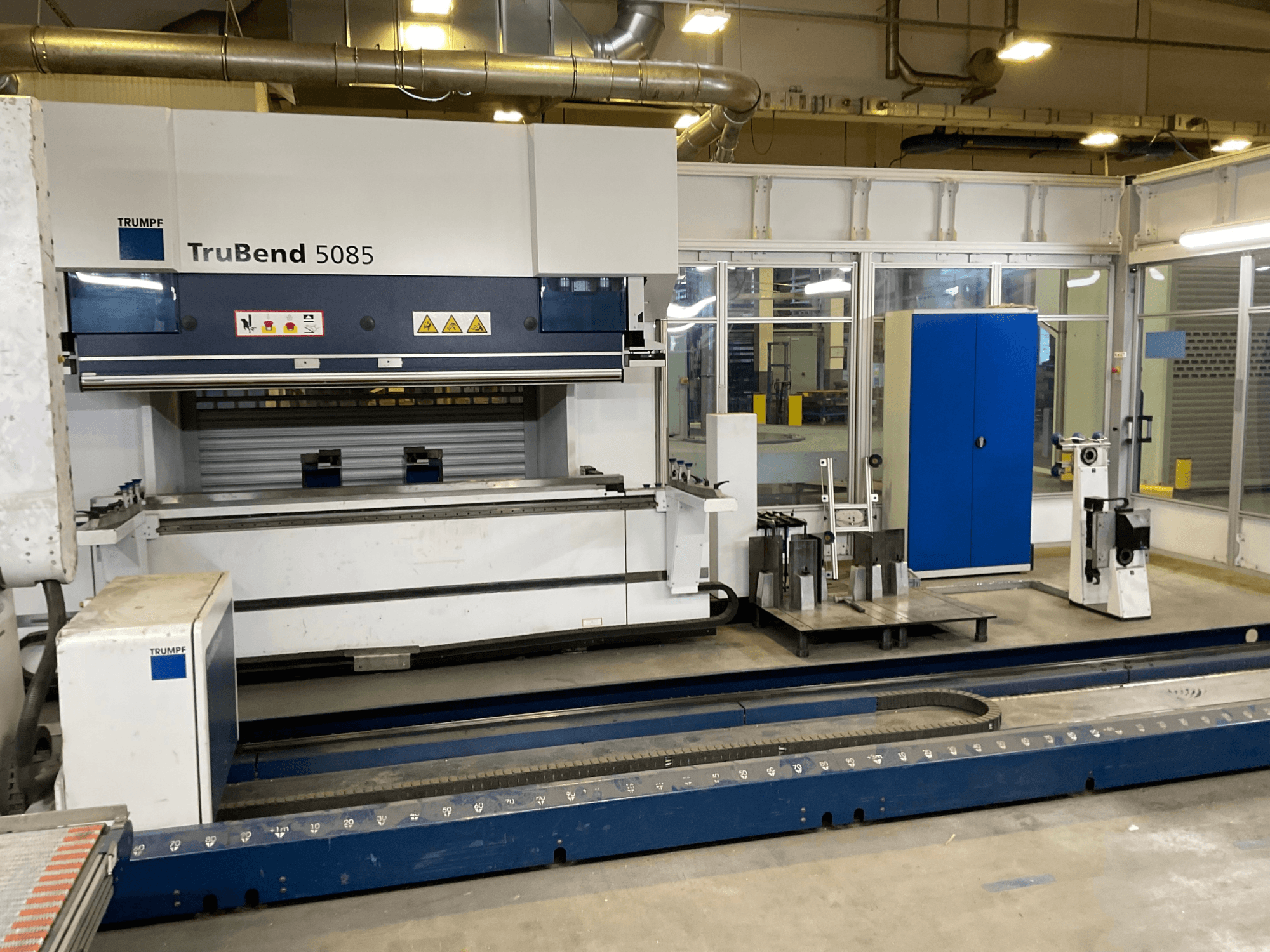

TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Верстат: TruBend 5085 (2720 мм x 850 кН) з BendMaster 60

  • Стабільна суцільносталева рама машини

  • Притискна балка зі сферичним підшипником і регулюванням нахилу

  • Електрогідравлічний верхній привід з 4-циліндровою технологією

  • Великий зазор між краями

  • Плоскі передні кришки

  • Сучасна блокова гідравліка

  • Електронний баланс тиску

  • Вимірювальна система зі скляною шкалою та пружинною компенсацією

  • Гідравлічне масло в машині (довічне змащення)

  • Охолоджувач масла

  • Охолодження шафи управління за допомогою теплообмінника повітря-повітря

  • Сучасний дизайн машини

• Зупинка/запобіжник

  • Система зупинки

  • Система зворотного ходу: 2 осі (X і R)

• Затиск інструменту

  • Верхній тримач інструменту, ручний затиск, загартований

  • Нижній тримач інструменту, гідравлічний затиск, загартований

  • Нижній зсув інструменту, 2 положення, пневматичний

• Коронка

  • Ручне коронкування

• Управління

  • TRUMPF TASC 6000

  • Графічне програмування майстерні

  • Windows XPe (вбудована), Pentium 4, 2,8 ГГц

  • 2 ГБ ОПЕРАТИВНОЇ ПАМ'ЯТІ

  • 15-дюймовий сенсорний екран

  • З можливістю підключення до мережі

  • Телесервіс через модем

• Управління

  • Панель керування з РК-клавіатурою та ножним перемикачем

  • Комунікаційна шина

• Безпека

  • Стандартні пристрої безпеки

  • Захисний пристрій BendGuard для верхніх інструментів до 390 мм

  • Маркування CE

Додаткове обладнання

• Автоматизація TRUMPF BendMaster (стандартна комплектація)

  • Робот / маніпулятор

    • Стабільна основа та маніпулятор з литого під тиском алюмінію

    • Вантажопідйомність 60 кг (заготовка плюс захват)

    • Низькопрофільна зварена підлогова гусениця

    • Датчик листового металу для виявлення контурів

    • Поворотний завантажувальний отвір для легкої заміни захвата

    • З'єднання захватів на BendMaster

    • Датчики для 4-осьової системи заднього огляду

    • Електричні приводи

    • Виявлення подвійного листа

    • Станція передачі захватів з ЧПК

    • Створення вакууму для присосок

  • Управління

    • Керування за допомогою ПК TRUMPF з терміналом оператора

    • Телесервіс через модем

    • Керування через екран, мишу та клавіатуру

  • Безпека

    • Захисна огорожа з дверцятами для доступу

Перша в світі автоматизація згинання з розпізнаванням зображень для максимальної гнучкості Деталі з листового металу вагою до 40 кг, 6-осьова технологія датчиків заднього ходу

Максимальна точність повторення завдяки технології датчика кута (ACB) в автоматичному режимі

TruBend 5085 (2720 мм x 850 кН) з BendMaster 60
