TRUMPF - STOPADE-OTH-TRU-2019-00001

Переваги машини

Якісні переваги машини

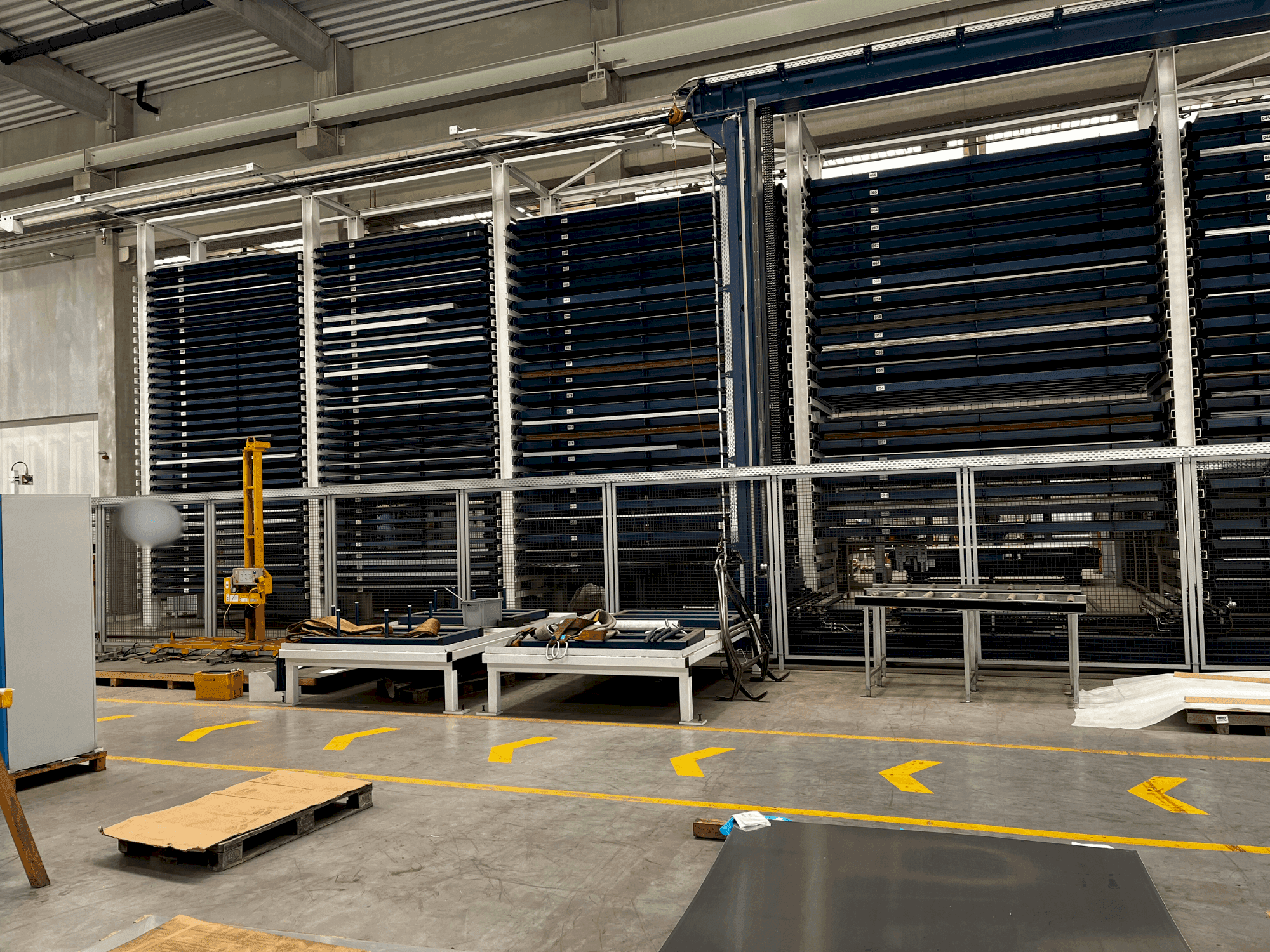

• Конфігурація стелажних блоків 6 x стелажних блоків, розташованих в один ряд (0 + 6) 1 x sf стелажних блоків, розташованих в один ряд (0 + 1) 3 x xf поличних блоків, розташованих в один ряд (0 + 3) 2 x gf поличних блоків, розташованих в один ряд (0 + 2)
• Ножичний підйомний стіл вставні упори для спільної координати кутовий пневматичний фіксатор каретки 3 x пневматичні фіксатори піддону висота верхнього краю піддону: бл. 1 200 мм
• Вимоги до монтажу: мінімум 200 мм вільного простору для монтажу або мінімум 500 мм вільного простору при проїзді крана.
• Універсальні варіанти завантаження для ручних і автоматизованих процесів.

Технічні переваги машини

• Вантажопідйомність на піддоні: sf/xf: макс. 5,000 кг gf: макс. 3 000 кг
• Корисна площа палети: sf: макс. 6 096 x 2 032 мм xf: макс. 4 064 x 2 032 мм gf: макс. 3 050 x 1 525 мм
• Висота завантаження на палету: sf: макс. 55 мм xf/gf: макс. 90 мм
• Загальна кількість місць зберігання:sf: 24 шт xf: 72 шт gf: 64 шт
• Чиста кількість місць для зберігання (висота завантаження 1):sf: 21 шт xf: 69 шт gf: 64 шт
• Поздовжній хід: 100 м/хв
• Підйом: 23 м/хв
• Тяга: 20 м/хв

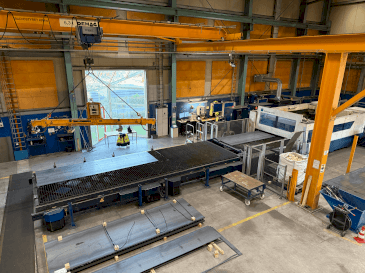

• Станція 2 ручного завантаження trulaser 6030, довга бічна транспортна каретка sf/xf з фіксованою висотою пневматичний фіксатор візка 2 x пневматичні фіксатори палет висота верхнього краю палети: макс. 900 мм Висота завантаження: макс: макс. 55 мм Висота завантаження xf: 90 мм 8 м рейки над підлогою
• Станція 3 завантаження trumatic 7000 sheetmaster з'єднання, поздовжня транспортна каретка xf/gf з фіксованою висотою пневматичний фіксатор візка 2 x пневматичні фіксатори піддонів висота верхнього краю піддону: макс. 850 мм. Висота завантаження xf: макс. 90 мм Висота завантаження gf: 90 мм 10 м гусениці над землею
