AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

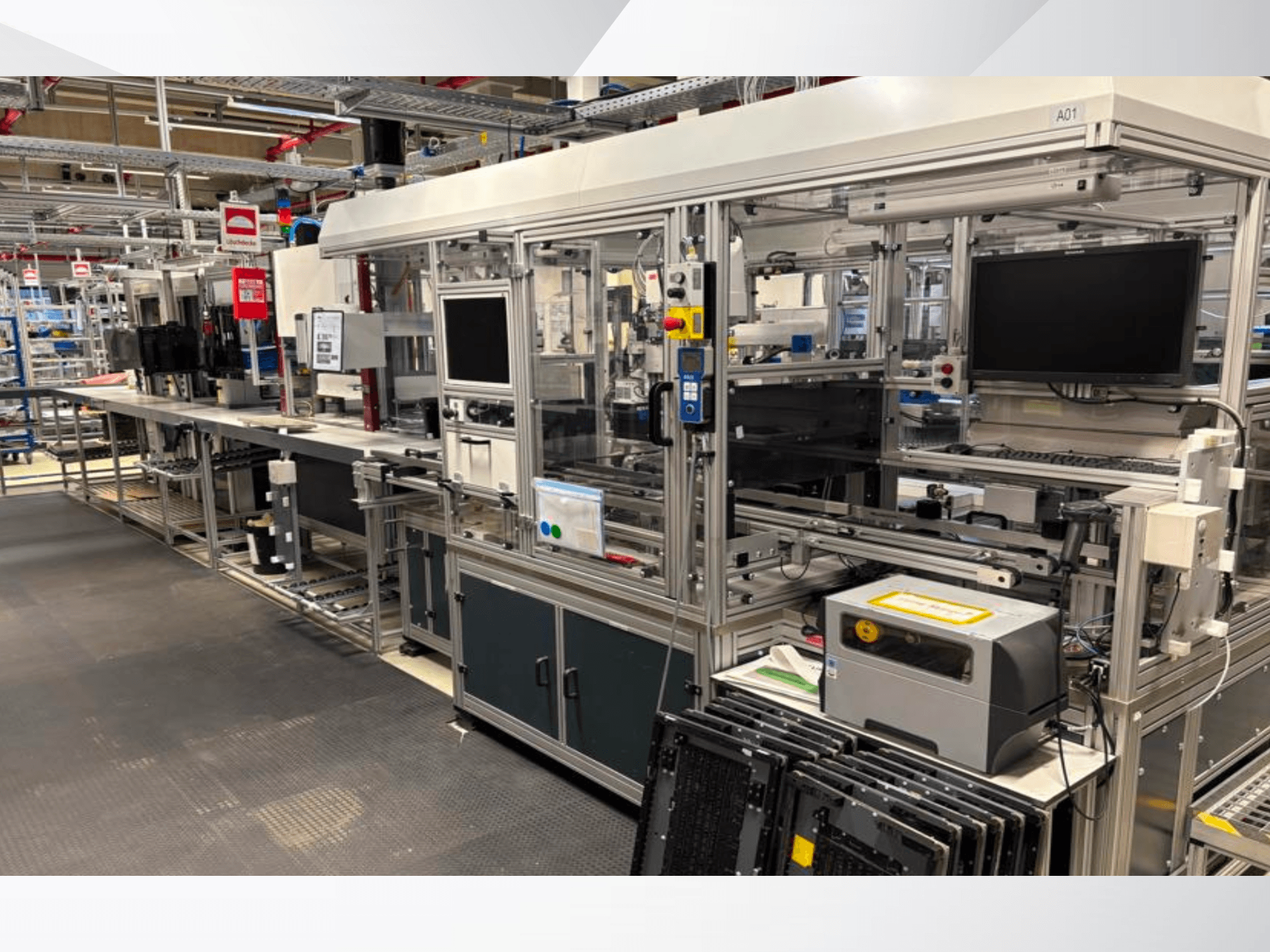

У наявності 40 комплектів систем Jupiter (як єдиного цілого): система автоматизації зварювання включає систему керування порталом XYZ, систему керування зварюванням, систему моніторингу зварювання, систему машинного зору та модуль передачі даних. Охолоджувальні агрегати не входять до комплекту.

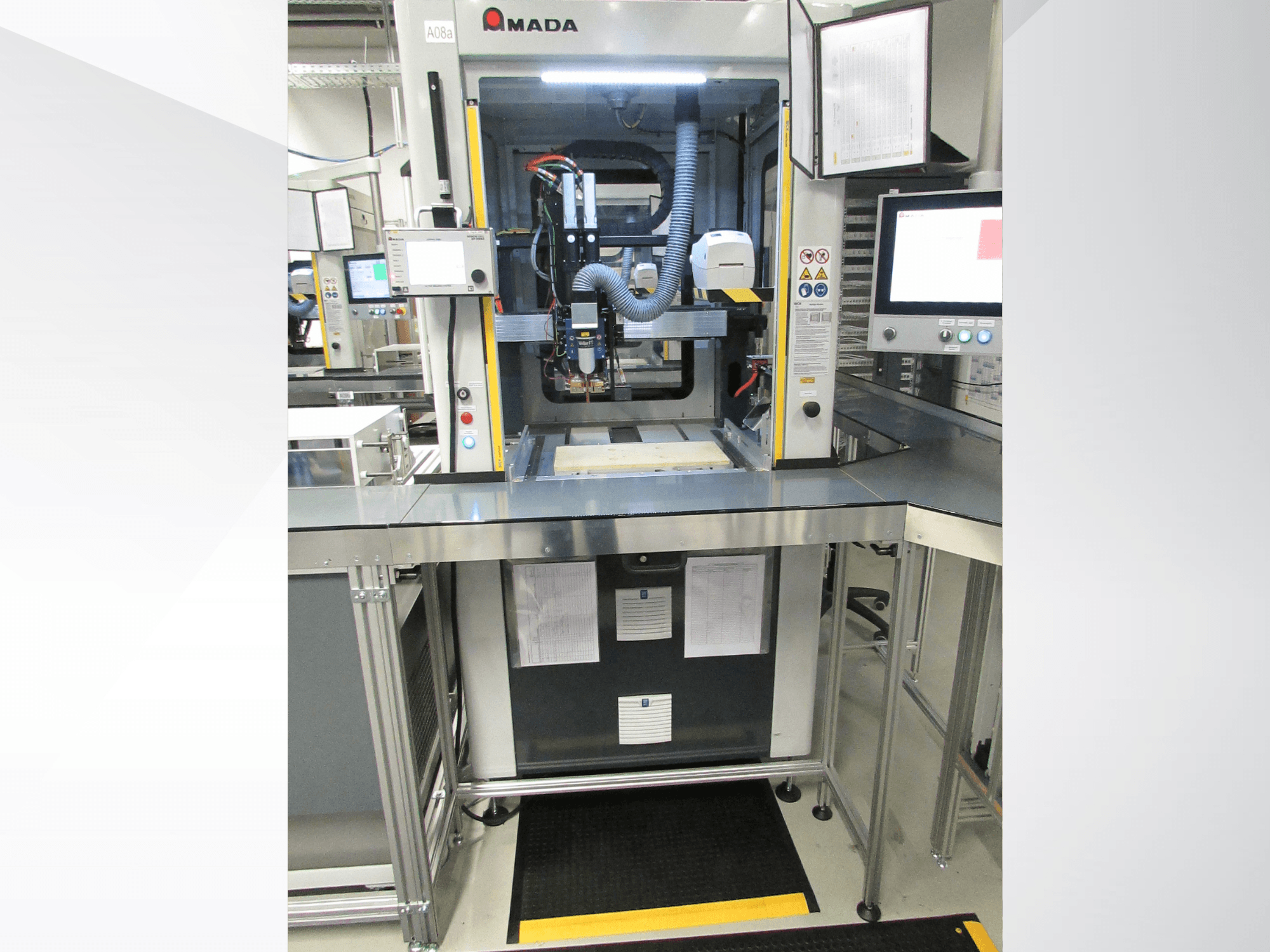

AMADA Jupiter Advanced Battery Pack Welder (2021)

Загальна інформація

• Модель: Зварювальний апарат Jupiter Advanced Battery Pack

• Стан: Дуже хороший / Добре доглянутий

• Розміри машини: 1 200 × 1 200 × 2 300 мм

• Система з ПЛК-керуванням

• Контролер зварювання ISQ / MNC

Тип машини

• Автоматизована система мікрорезистивного зварювання

• Система зварювання акумуляторних батарей / модулів

Технологія зварювання

• Мікроопірне зварювання

• Частота: 10 кГц

Робоча зона

• Робоча зона: 624 × 550 мм

• Зона зварювання (макс.): 540 × 450 мм

• Зона огляду (макс.): 540 × 450 мм

Продуктивність

• Час циклу зварювання: 1,8 с (від точки зварювання до точки зварювання)

• Час візуального контролю: 1,2 с (від точки візуального контролю до точки візуального контролю)

• Наробочений час: від 5 000 до 40 000 годин

Електричні характеристики

• Джерело живлення: 400 В змінного струму

• Головний запобіжник: 40 А

• Споживання енергії: 2 кВА

Пневматика

• Вимоги до стисненого повітря: 6 бар чистого сухого повітря

Додаткове обладнання, не входить до комплекту

• Система завантаження роботом

• Система технічного огляду

• База даних SQL для відстеження

• Тримачі електродів

• Запасні електроди

Опціональна система завантаження роботом

Загальна інформація

• Застосування: автоматичне завантаження/розвантаження акумуляторних батарей

• Інтеграція: зварювальна система AMADA Jupiter

• Роботизована завантажувальна машина 25

Обладнання

• Автоматична обробка деталей

• Інтегрований візуальний контроль

• Інтегрований процес зварювання

Опція: 3x ASIC Robotics Steckautomat V (2022), ціна за запитом

Загальна інформація

• Виробник: ASIC Robotics AG

Застосування

• Автоматична вставка / складання акумуляторних елементів

• Підходить для елементів 18650

• Підходить для елементів 21700

Сумісні типи тримачів елементів

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Продуктивність

• 1 × 4 елементи одночасно: приблизно 1,0 сек/елемент

• 2 × 2 елементи одночасно: приблизно 1,0 сек/елемент

• 4 × 1 елемент: приблизно 1,3 сек/елемент

• Технічний ККД: 95%

Електричні характеристики

• Напруга: 3 × 400 / 230 В змінного струму

• Частота: 50 Гц

• Захист запобіжником: 25 А

• Кабель живлення: 6 мм²

Пневматика

• Робочий тиск: 6–10 бар

• Підключення повітря: штекерне з'єднання Ø14

• Якість повітря: Сухе та без мастила

Розміри

• Висота машини ASIC Roboter, включаючи сигнальну вежу: 2 720 мм

Вага

• Приблизно 2 100 кг

Умови навколишнього середовища

• Температура навколишнього середовища: від +5 °C до +40 °C

• Відносна вологість: 45–85 % без конденсації

Рівень шуму

• Середній рівень шуму: 75 дБ(А)
