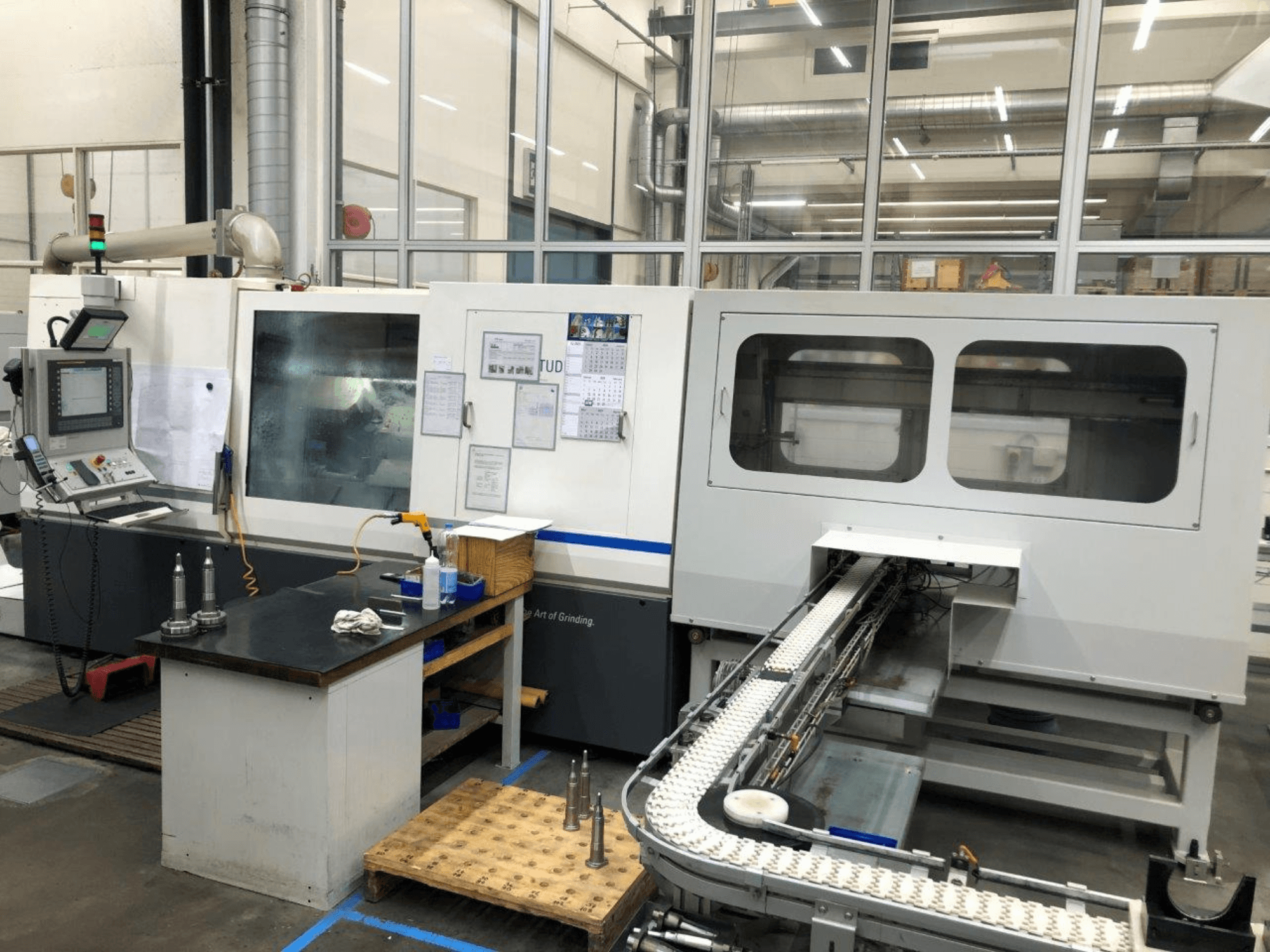

STUDER - S242CH-GRI-STU-2008-00001

• Міжосьова відстань: Малі (2 поперечні слайди) 400 мм; Довгі (2 поперечні слайди) 800 мм; Довгі (3 поперечні слайди) 800 мм

• Діаметр повороту: 180 мм

• Макс. вага заготовки: 20 кг

• Вісь X (поперечний супорт)

  • Швидкість: 0,001-1,500 мм/хв

  • Роздільна здатність: 0,00001 мм

• Вісь Z (поздовжній супорт)

  • Макс. хід: 850 / 1,600 мм

  • Швидкість: 0,001-25,000 мм/хв

  • Роздільна здатність 0,00001 мм

• Поворотна револьверна головка

  • 8-позиційна: Capto 6 fixed

  • 12-позиційна: VDI 40 фіксований

  • 8-позиційна: VDI 30 привідний фіксований

  • Макс. швидкість приводу: 4 000 об/хв

  • Потужність приводу: 2,5 кВт

  • Опція: Активна поздовжня вимірювальна штанга на револьверній головці (Capto або VDI)

• Шліфувальна шпиндельна головка

  • Кут встановлення: -25° / +25°

  • Швидкість шліфування: 50 м/с

  • Розмір круга: Ø 400 x 50 (63) x 127 мм

• Внутрішнє шліфувальне кріплення

  • Позиції шпинделя на поворотній плиті: 3

  • Положення шпинделя: 0° / +45°

  • Автоматичне позиціонування в 3 положеннях

  • Діапазон обертів внутрішнього шліфувального шпинделя: 1,200-120,000 об/хв

  • Доступні частоти обертання шпинделя: 24 000-120 000 об/хв

• Шпиндельна головка заготовки (фіксована)

  • Діапазон частоти обертання: 1-7 500 хв¹

  • Потужність приводу: 10,5 кВт

  • Тримач інструменту: MK4 / DIN 55026 A4

  • Навантаження під час плоского шліфування 500 Нм

  • Точність круглості: 0,0004 мм

• Шпиндельна бабка заготовки (поворотна)

  • Діапазон повороту: 0-10°

  • Роздільна здатність: 0.0001°

  • Діапазон частоти обертання 1-4 000 хв¹

  • Потужність приводу: 10,5 кВт

  • Тримач інструменту: MKS / DIN 55026 A6

  • Навантаження при плоскому шліфуванні 500 Нм

  • Точність круглості: 0,0004 мм

• Вісь W / задня бабка

  • Макс. хід: 450 / 1,650 мм

  • Швидкість: 0,001-1,500 мм/хв

  • Точне регулювання для корекції циліндричності: ±0,01 мм

  • Опція: Відкат пінолі ±0,40 мм

  • Діаметр пінолі: 60 мм

  • Монтажний конус: MK4

  • Хід пінолі: 45 мм

  • Опціональна синхронна задня бабка: 1-7 500 об/хв; потужність приводу 10,5 кВт; монтажний конус MK4 / DIN 55026 A4

• Заправка

  • Інструмент для правки, що стоїть, тримач з кріпленням MK1

  • Одноточкові алмазні / укорочені коронки

  • Шпиндель для правки з осьовим приводом на поворотному тримачі: Ø 58 / 89 / 100 мм макс.

  • Шпиндель для правки з осьовим приводом ззаду: Ø 100 мм макс

• Значення підключення

  • Загальне підключене навантаження: 45 кВА

  • Мінімальний тиск повітря: 5,5 бар

  • Загальна вага: 7 600 / 12 000 кг

• Стан і обслуговування

  • Увімкнений і повністю функціонує

  • Без чорнових робіт

  • Щорічне технічне обслуговування компанією Studer

Додаткове обладнання

• Автоматизація валу (входить в комплект поставки)

• Шліфувальні круги (в комплекті)
