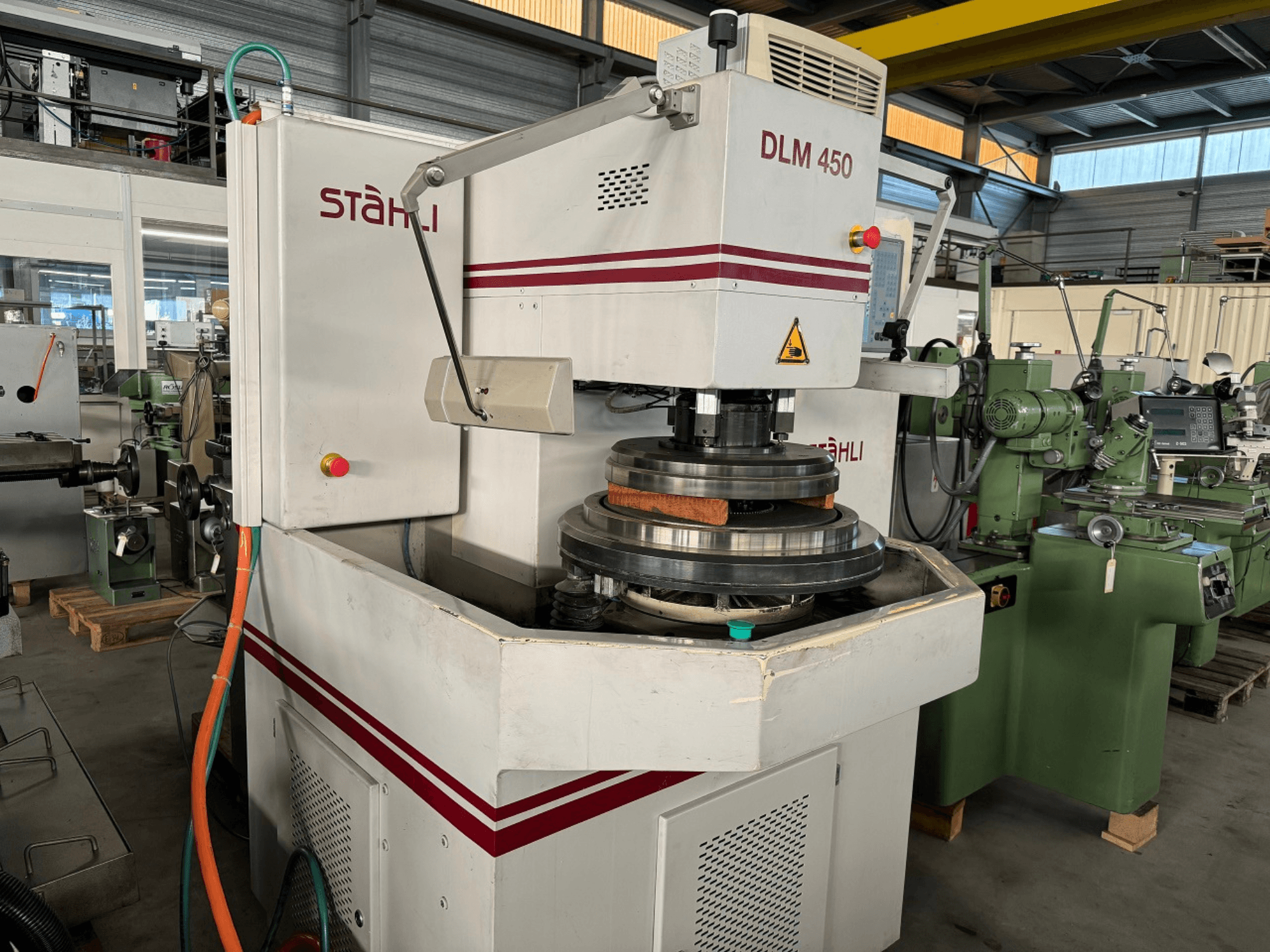

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Напруга / Частота: 400 В / 50 Гц

- Макс. сила струму: 50 А

- Споживання енергії: 26 кВт

- Номер схеми підключення: S-2816

- Вага машини: 2100 кг (за даними на заводській табличці) / вага нетто 1900 кг

- Габаритні розміри: 1200 × 1650 × 2050 мм

- Діаметр шліфувального круга: Ø 450 мм

- Швидкість обертання шліфувального круга: 0–110 об/хв

- Макс. потужність приводу шліфувального круга: 2 кВт

- Макс. навантаження на верхній шліфувальний круг: 20 даН

- Швидкість внутрішнього приводу: 0–115 об/хв

- Макс. потужність внутрішнього приводу: 0,5 кВт

- Приводні двигуни шліфувального круга (двигун постійного струму): напруга на якорі 260 В, напруга на полі 340 В, швидкість 3110 об/хв, потужність 2 кВт, примусова вентиляція 220 В (50/60 Гц)

- Двигун внутрішнього приводу: безступінчатий двигун постійного струму, напруга на якорі 260 В, напруга на полі 340 В, швидкість 3110 об/хв, потужність 0,5 кВт, примусова вентиляція 220 В (50/60 Гц)

- Двигун вертикального переміщення: кроковий двигун, 50 кроків/сек, крутний момент 1100 Нм

- Регулювання кільцевої шестерні: гальмівний двигун змінного струму (2 положення), 380 В / 50 Гц, швидкість 700–1400 об/хв, потужність 0,25/0,37 кВт, гальмо постійного струму 24 В (16 Нм)

- Перетворювач напруги: вхідна напруга 380 В / 50 Гц, напруга на якорі 270 В, напруга на полі 340 В

- Передаточні числа черв'ячних передач: внутрішній привід i = 1 : 30, нижня система i = 1 : 15,5, верхня система i = 1 : 15,5

- Робочий тиск стисненого повітря: 6–7 бар

- Насос для рідини для притирання: 380 В / 50 Гц, частота обертання 2600 об/хв, витрата 57 л/хв, клас захисту IP 44

- Прилад керування та вимірювання: діапазон вимірювання від ±3 до ±11 000 мм (згідно з інструкцією Millitron)

- Індуктивний датчик: діапазон вимірювання ±2 мм

- Пристрій регулювання заданого значення: 4-цифровий дисплей

- Панель управління / система: панельний ПК Siemens SIMATIC

- Процесор системи управління: процесор Intel Celeron M, 1,50 ГГц

- Оперативна пам'ять системи: 1 562 624 КБ (зовнішня пам'ять), 640 КБ (оперативна пам'ять системи), 384 КБ (Shadow RAM), 1 024 КБ (кеш-пам'ять)

- Місткість жорсткого диска: 40021 МБ (жорсткий диск 2)

- BIOS / Дата системи: PhoenixBIOS, дата BIOS 28.03.06

- Операційна система: Microsoft Windows XP Professional / Консоль відновлення Microsoft Windows
