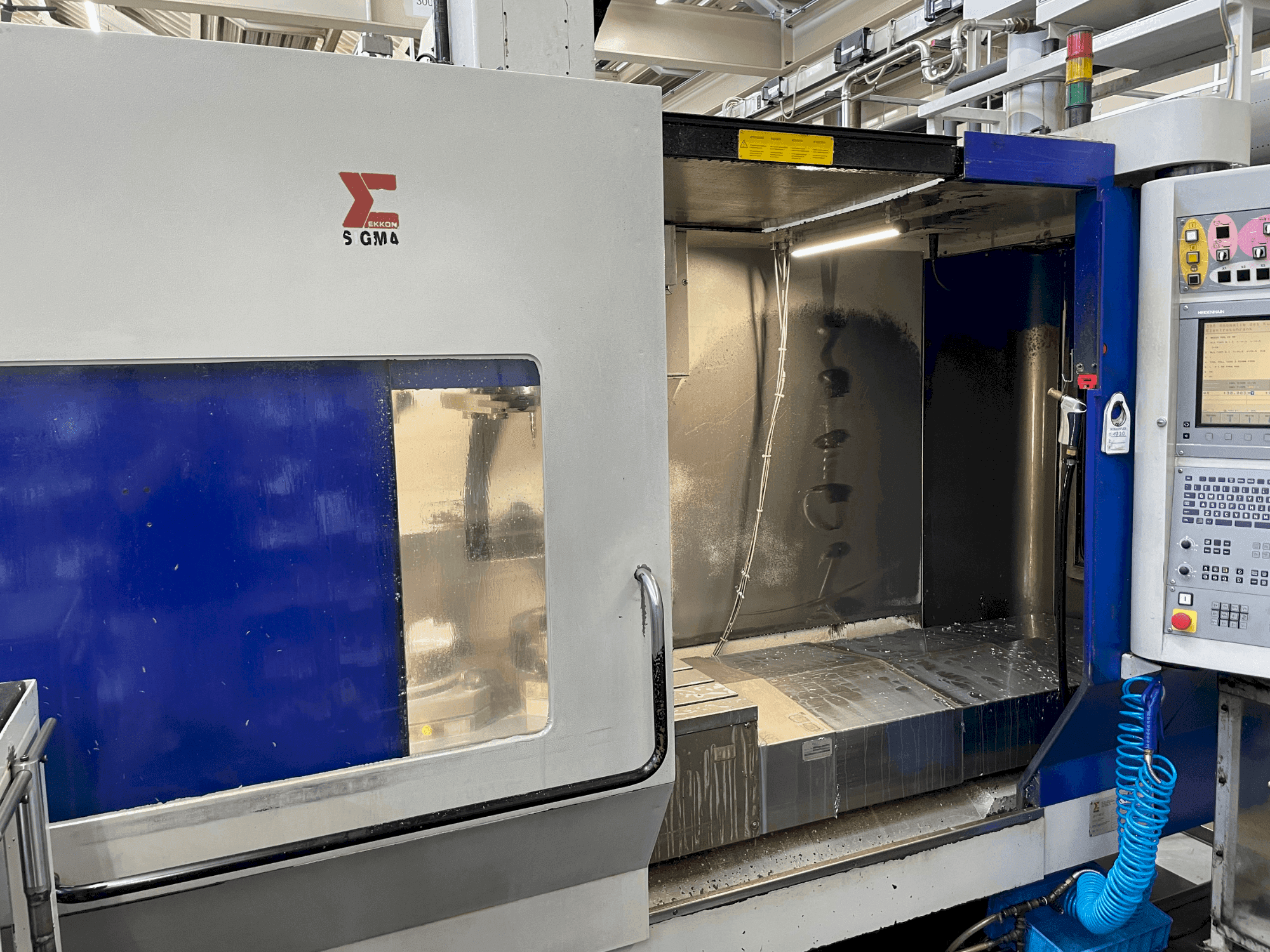

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Осі: 3 / поточне напрацювання шпинделя: приблизно 33000 / хід осі x (поздовжній): від 1250 мм до 2000 мм / хід осі y (поперечний): від 1250 мм до 2000 мм: 810 мм / хід по осі z (вертикальний): 630 мм / хід по осі b (поворотний): -від -60° до +105° / переміщення по осі c (поворотний стіл): 360° / x/y/z швидке переміщення: від 40 м/хв до 50 м/хв / b/c швидке переміщення: від 40 об/хв до 50 об/хв / прискорення x/y/z: від 5000 мм/сек² до 10000 мм/сек² / прискорення b/c: від 3,5 рад/сек² до 8,8 рад/сек² / напрямні: лінійні з ковзаючим блоком з потрійною циркуляцією попередньо навантажених кульок / час заміни палет: 3 секунди (5 осей)

• Електроживлення: 3-фазна лінія 400 В 50 Гц / номінальна потужність: від 35 кВт до 60 кВт / номінальний струм: від 60 а до 105 а

• Тиск стисненого повітря: 6 бар / витрата стисненого повітря 150 нм³/год

• Колір верстата: сірий ral 7008 / колір захисного кожуха: жовтий ral 1004 / освітлення робочого місця: 2 або 4 / рівень звукового тиску: 77 дБ(а) - 79 дБ(а) (стандарт, 15000 об/хв)

• Тримач інструменту: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / макс. Доступна потужність: 27 кВт / макс. Доступний крутний момент: 235 нм, 158 нм, 86 нм / програмований індексований кут повороту шпинделя: електронний з 3600 позиціями

• Вимірювальна система: вимірювальна система Heidenhain, електронний комутатор фальца / точність позиціонування (x/y/z): 0,008 мм / розкид позиціонування (x/y/z): 0,006 мм / середня похибка реверсу (x/y/z): 0. 002 мм

• Тип магазину: ланцюговий магазин з 2 напрямками / кількість позицій: 40 (стандарт) - 50 (опція) / вибір інструменту: "випадковий" / пристрій для зміни інструменту: двозахватний, з електромеханічним приводом / хв. Час зміни інструменту: 1,5 секунди / час від стружки до стружки: 4. 5 секунд / макс. Вага інструменту: 8 кг / макс. Діаметр інструменту: 80 мм / макс. Довжина інструменту: 350 мм / макс. Розміри інструменту: 300 мм

• При низькому тиску з масляною емульсією: 10 сопел навколо шпинделя, макс. 5 бар при 100 л/хв / при високому тиску з масляною емульсією через шпиндель (опція): 15 бар при 15 л/хв або 30 бар при 30 л/хв / перемішування стружки: 2 паралельних шнека на двох довгих сторонах столу і бічний транспортер стружки / фільтрація системи охолодження: Система фільтрів 60μ з 2 фільтруючими вставками і ручна фільтрація байпасної системи охолодження: система фільтрів 60μ з 2 фільтруючими вставками та ручним байпасом

внутрішнє охолодження через шпиндель (IKZ)
