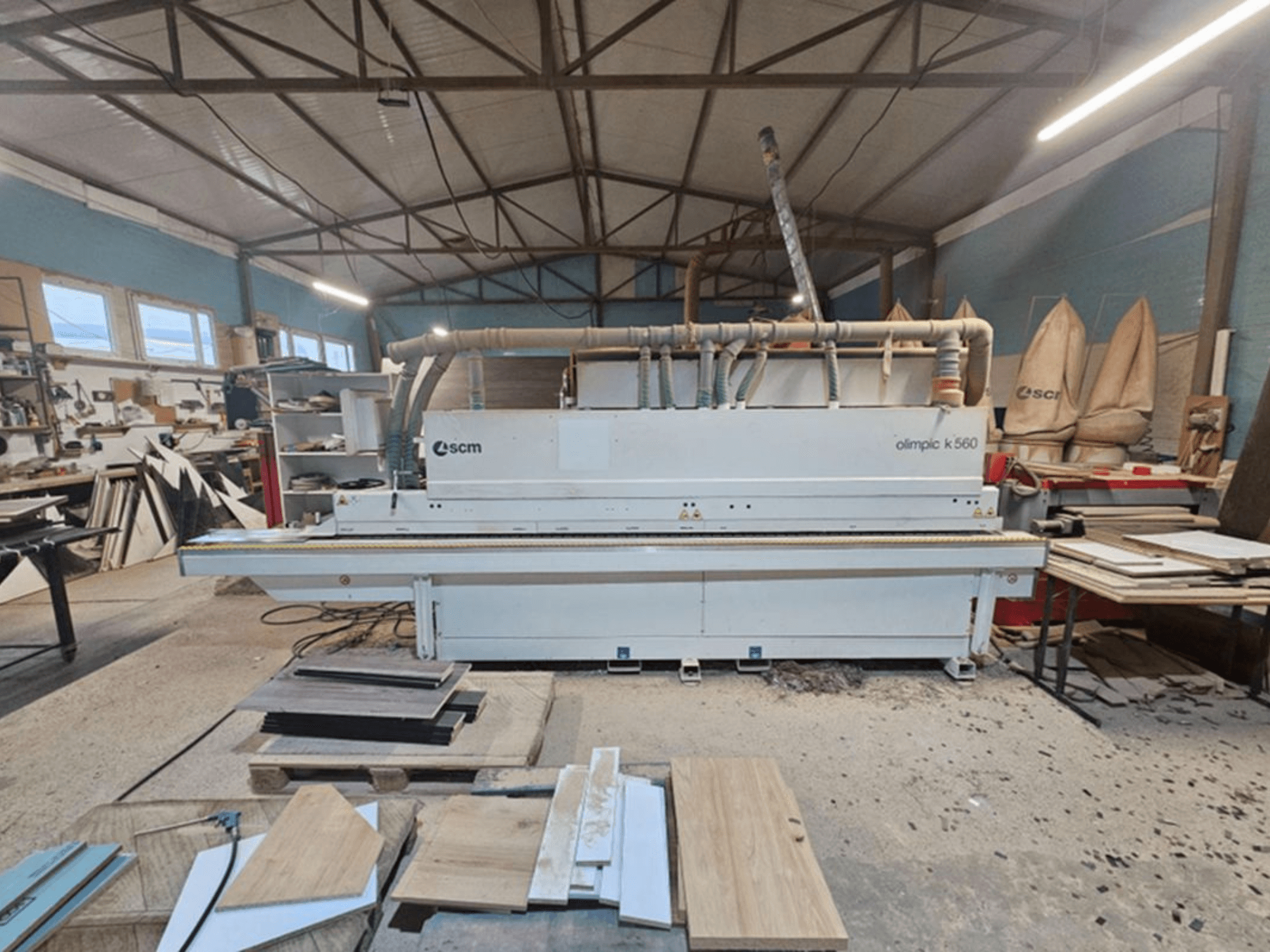

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Основні характеристики

• Швидкість подачі до 18 м/хв при відстані між панелями 600 мм, навіть із заокругленням кутів

• 7-кольоровий сенсорний екран Touch з графічним інтерфейсом, управлінням програмами, діагностикою та цифровим регулюванням температури клею

• 2-моторна група заокруглення кутів Round X для заокруглення кутів та обрізки

Технічні характеристики

• Швидкість подачі: 12–18 м/хв

• Товщина заготовки: 8–60 мм

• Товщина кромки (рулон): 0,4–3 мм

• Товщина кромки (рулон): 0,4–6 мм

• Максимальний поперечний переріз кромки (рулон): 135 мм²

• Максимальний діаметр рулону: 800 мм

• Виступ краю: 2 мм зверху / 2 мм знизу

• Відстань між заготовками: 600 мм

• Мінімальна довжина заготовки: 140 мм

• Мінімальна ширина заготовки: 95 мм (60 мм при спеціальному налаштуванні)

• Мінімальна довжина (рулонний матеріал): 180 мм

• Мінімальна довжина (рулонний матеріал): 220 мм

• Розкриття притискної планки заготовки: 560 мм

• Робоча висота: 900 мм

Система керування (Touch 7)

• 7-дюймовий кольоровий сенсорний екран (16:9)

• Графічне відображення та моделювання роботи всіх агрегатів

• Управління всіма агрегатами та функціями автоматичного запуску

• 60 програм, що вільно редагуються

• Повне управління ПЛК з моніторингом енкодера

• Цифрове регулювання температури клеєвого бака

• Діагностика з допомогою оператора

• Статистика: кількість деталей, метри країв, час роботи ланцюга

• Вибір проходу: перший або другий прохід обробки

Обробні агрегати

• Фрезерування з'єднань: два алмазні з'єднувальні фрези, по 1,8 кВт кожна, 12 000 об/хв

• Клейовий агрегат VC-S4.1: нагрівання 3 кВт, резервуар 1,5 кг, система швидкої заміни Fastlock, моторизований основний + три притискні ролики

• Обрізний агрегат K/SEL: два ВЧ-двигуни по 0,35 кВт кожен, 12 000 об/хв, поворот 0–15°

• Агрегат для фрезерування врівень R-K: два ВЧ-двигуни по 0,55 кВт кожен, 12 000 об/хв, радіус інструменту R2

• Закруглення кутів Round X: два високовольтні двигуни по 0,35 кВт кожен, 12 000 об/хв, прецизійні напрямні без люфту

• Узел скребкування RAS-K: радіус інструменту R2

• Полірувальний агрегат SP-V: два двигуни потужністю 0,18 кВт кожен, 3 000 об/хв

Додаткове обладнання

• Автоматична зміна налаштувань Autoset T-ER2:

  • Перемикання між першим і другим проходами

  • Автоматична зміна товщини кромки (наприклад, від 0,4 мм до 2 мм)

• Система розпилення антиадгезиву AAR

• Блок для зняття клею RC-V

• Алмазні інструменти H=64 мм для групи вирівнювання/попереднього фрезерування
