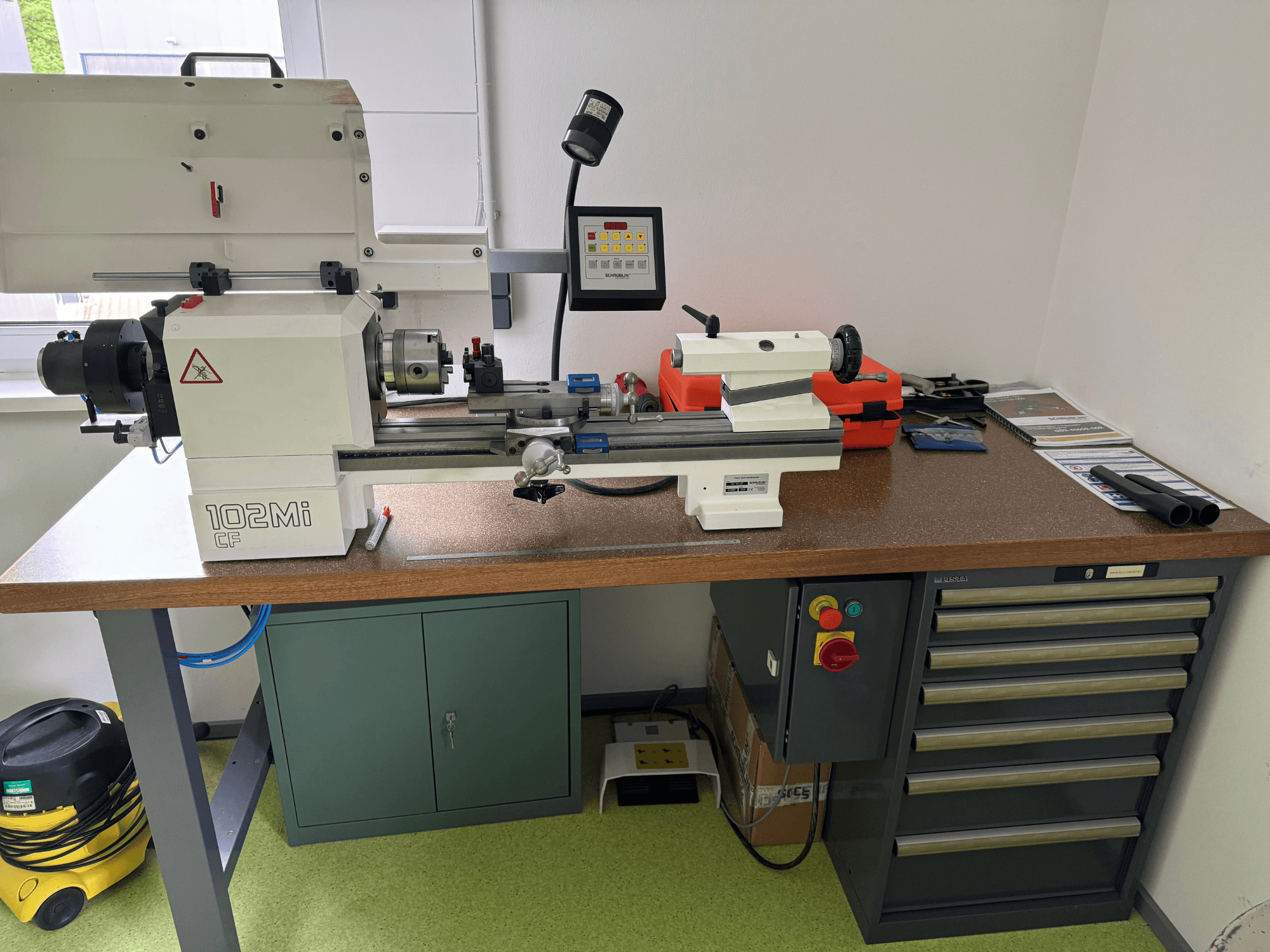

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Шпиндельна бабка: Вбудований двигун

• Кріплення: Встановлюється на робочому столі (версія CE)

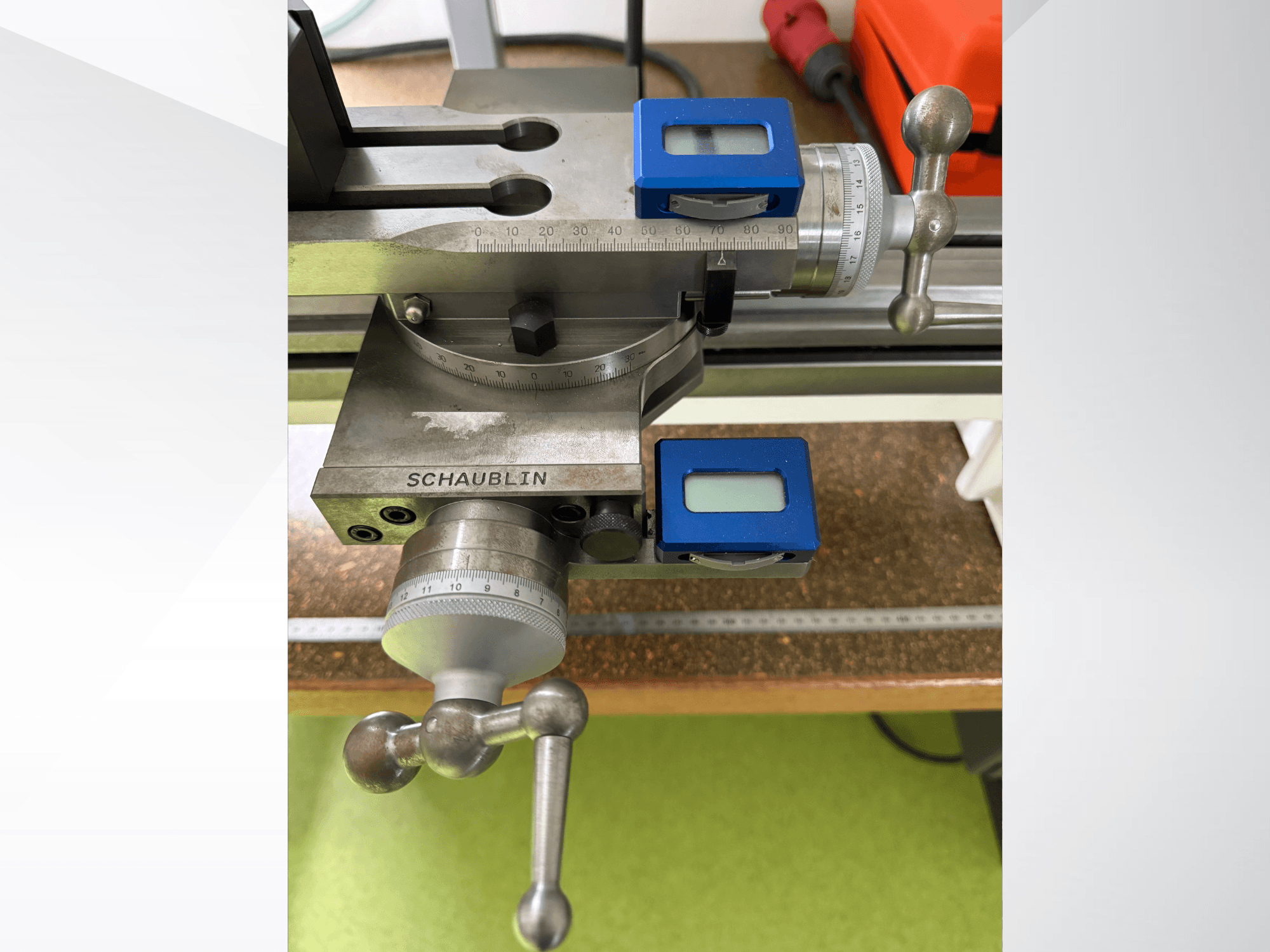

• Поперечний супорт: Кривошипний супорт з цифровим вимірювальним пристроєм

• Задня бабка: Конус Морзе 2

Додаткове оснащення

• Робочий стіл: 2000 x 800 x 900 мм

• Тумба з висувними ящиками: 564 x 725 x 850 мм

• Пневматичний затискний пристрій W25 з графітовим розподільником

• Система швидкозмінних тримачів інструменту Tripan-111S

• Тримач розточувальних оправок, кут нахилу 30°, макс. Ø12 мм

• 3-кулачковий патрон W25/Ø100 (чавунний, ручний)

• Приладдя для задньої бабки: Поворотний центр 60°, Ø18 мм (Gepy)

• Набір цанг W25 (0,5-25 мм, 50 шт.)

• Лампа Mebiflex 70

• Макс. Допустимий діаметр над станиною: 200 мм

• Макс. Допустимий діаметр над кареткою (поперечний супорт) 120 мм (60 мм із задньою опорою)

• Висота по центру над станиною: 102 мм

• Висота по центру над кареткою: 20 мм

• Макс. Міжосьова відстань: 470 мм

• Довжина ліжка: 1,000 мм

• Висота станини: 168 мм

• Привід головного шпинделя: Двигун змінного струму, 1,5 кВт (безперервна робота)

• Варіанти типів шпинделів: W20 / W25

• Швидкість обертання шпинделя (безступінчасте регулювання): 100 - 6,000 об/хв (хв¹)

• Внутрішній діаметр шпинделя: 20 мм (W20) / 25 мм (W25)

• Макс. Товщина прутка: 14,5 мм (W20) / 19 мм (W25)

• Переміщення каретки (ручне) на станині: 442 мм

• Поперечний хід (вісь X) 100 мм

• Роздільна здатність по осі X (радіус): 0,001 мм (цифрова)

• Поздовжнє переміщення (вісь Z): 90 мм (опціонально: 150 мм для орієнтованого верхнього каретки)

• Роздільна здатність по осі Z 0,001 мм (цифрова)

• Трапецієподібний гвинтовий шпиндель: Ø 9 x 2 мм крок

• Макс. Перетин хвостовика інструменту: 16 x 16 мм (система Multifix) / 12 x 12 мм (система Tripan)

• Діаметр тримача інструменту: 20 мм (Multifix-System) / 12 мм (Tripan-System)

• Стандартна задня бабка: Внутрішній конус Морзе 2, зовнішній діаметр шпинделя 30 мм, хід 80 мм

• Важільна задня бабка (опція): Внутрішній конус W20/W25, зовнішній діаметр шпинделя 40 мм, хід 100 мм

• Задня бабка із зубчастим колесом (опція): Внутрішня конусність W20/W25, зовнішній діаметр шпинделя 40 мм, хід 150 мм

• Швидкозатискна важільна система (опція): Максимальна швидкість обертання шпинделя 3 000 об/хв

• Пневматична система затиску (опція): Регульоване осьове зусилля затиску, 500 даН при 5 бар, максимальна швидкість обертання шпинделя 6 000 об/хв

• Блокування шпинделя: Пневматичне блокування шпинделя, момент блокування 48 Нм при тиску 5 бар (макс. швидкість 3 000 об/хв)

• Стійкі опори (опція): Зазор, стаціонарний нерухомий упор, Ø від 0,01 до 40 мм

• Електричне підключення: 400 В, 50/60 Гц, номінальний струм 12 А (вхідний запобіжник макс. 20 А), допустимі коливання напруги +/- 5%.

• Споживана потужність: 1,8 кВА

• Рівень шуму під навантаженням на станції оператора: < 60 дБА

• Робоча температура: від +15°C до +30°C (від +5°C до +40°C для цифрових вимірювальних приладів)

• Відносна вологість: від 5% до 80%.

• Батарея цифрового вимірювального блоку: 1x літієва 3В, тип CR 2032 (струм споживання: 45 мкА, термін служби: 5 000 годин безперервної роботи)

• Навантаження на підлогу: 263 кг/м²

• Вантажопідйомність підлоги: 113 кг/м²
