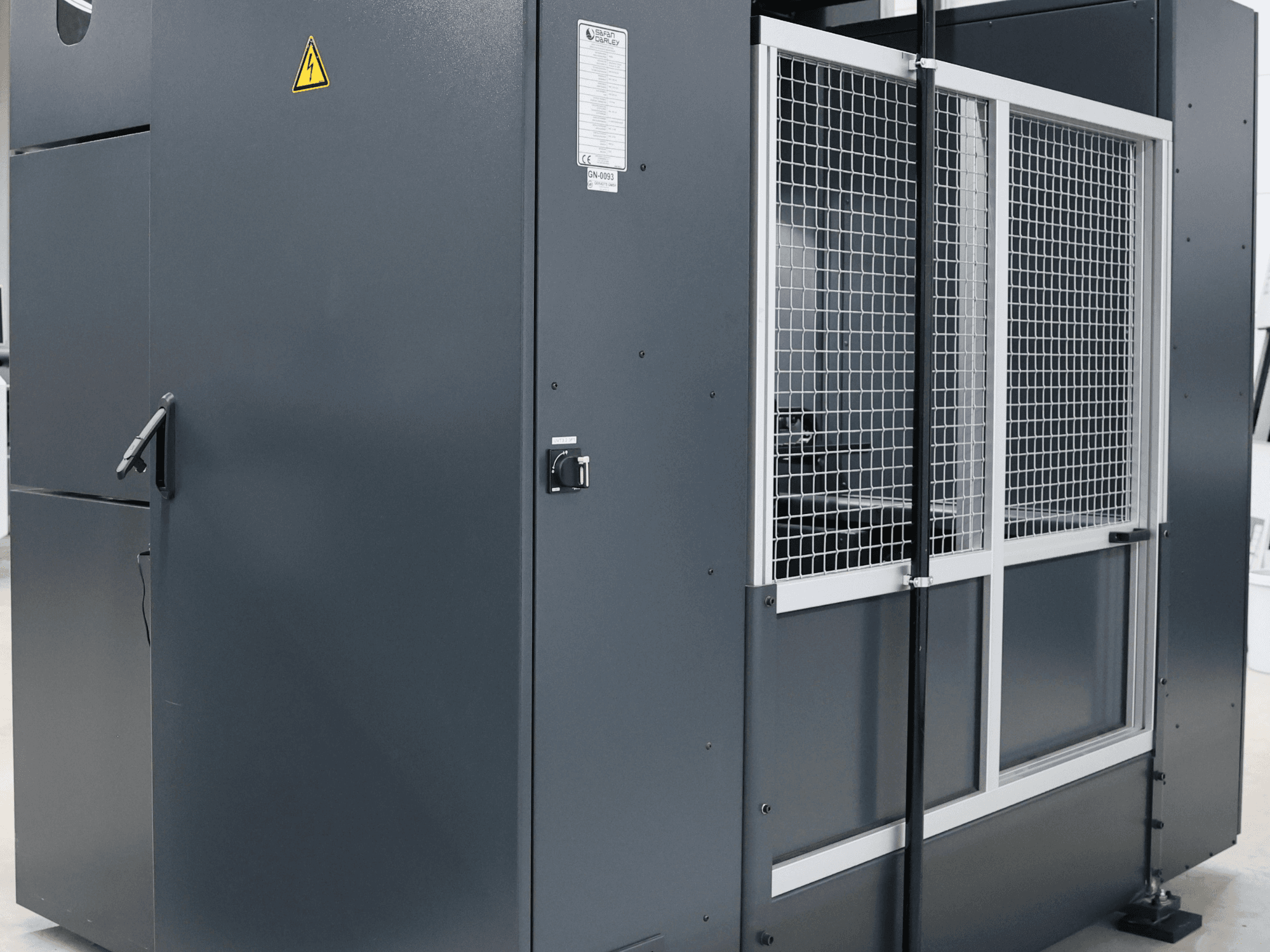

SAFAN - Darley E-Brake PremiumDE-BEN-SAF-2019-00001

• Управління та програмне забезпечення:

  • EC10 з роздільним екраном на регульованому по висоті поворотному кронштейні

  • SafanDarley EC Control з центральним поворотним кронштейном (управління з будь-якого боку)

  • Відображення DWG, DXF, PDF, JPG, PNG, BMP, WMV

  • Інструкції німецькою мовою та HMI

  • Пакет програмного забезпечення EC20 для роздільного екрану EC10, включаючи EC Profiler з 2D симуляцією згинання

  • Автоматичний розрахунок послідовності згинів і графічне представлення для файлів AutoPol і Radan

• Осі та переміщення:

  • Y1/Y2 з ЧПК (хід 300 мм)

  • Керована з ЧПК вісь X

  • Вісь R з ЧПК

  • Z1+Z2 з ЧПК (тип G) з програмованим незалежним бічним регулюванням вимірювальних пальців з ЧПК

  • Вісь dX з ЧПК на пальці Z2, хід 100 мм (+/- 50 мм), з загартованими 3D кулачками для калібрування

  • Збільшений монтажний розмір Q = 650 мм, хід 300 мм

• Інструментальне оснащення та затиск:

  • Адаптер верхнього інструменту NSCL-II HC Premium з гідравлічним затискачем, загартована поверхня, вкл. гідравлічний блок

  • Робоча висота верхнього інструменту 80 мм; довжина затиску 1275 мм

  • Монтажний стіл OB II HC Premium з регулювальним клином, гідравлічний затиск, загартована поверхня

  • Розмір монтажного столу 110 x 87 x 1275 мм, вкл. гідравлічний блок

• Вимірювання:

  • Вимірювання товщини листа E-Bend S на калібрувальному пальці Z1

• Безпека та освітлення:

  • Програмована з ЧПУ захисна світлова завіса

  • Захисне обладнання, що відповідає вимогам Директиви ЄС щодо машин MRL/2006/42/EG

  • Освітлення робочої зони спереду та освітлення інструменту ззаду

• Ергономіка (інтегрована в верстат):

  • Ергономічний пакет: нижня балка з поглибленням для ніг і нахиленою підставкою для ніг

  • Ножна педаль для використання на підставці для ніг або на підлозі

• Ідентифікація та логістика:

  • Номер митного тарифу: 8462 2110

  • Основна вага машини: 3250 кг; розміри: 2330 x 1809 x 2649 мм

  • Додатковий піддон: 90 кг; 1300 x 800 x 900 мм

Додаткове обладнання

• Ергономічний стіл: центральний сегмент (регульований по висоті і нахилу) і лівий / правий сегменти (регульовані по висоті)

• Регульований стілець з регулюванням сидіння, підніжки та спинки на поворотних коліщатках

• Лівобічна шафа для матеріалів з п'ятьма регульованими по висоті полицями
