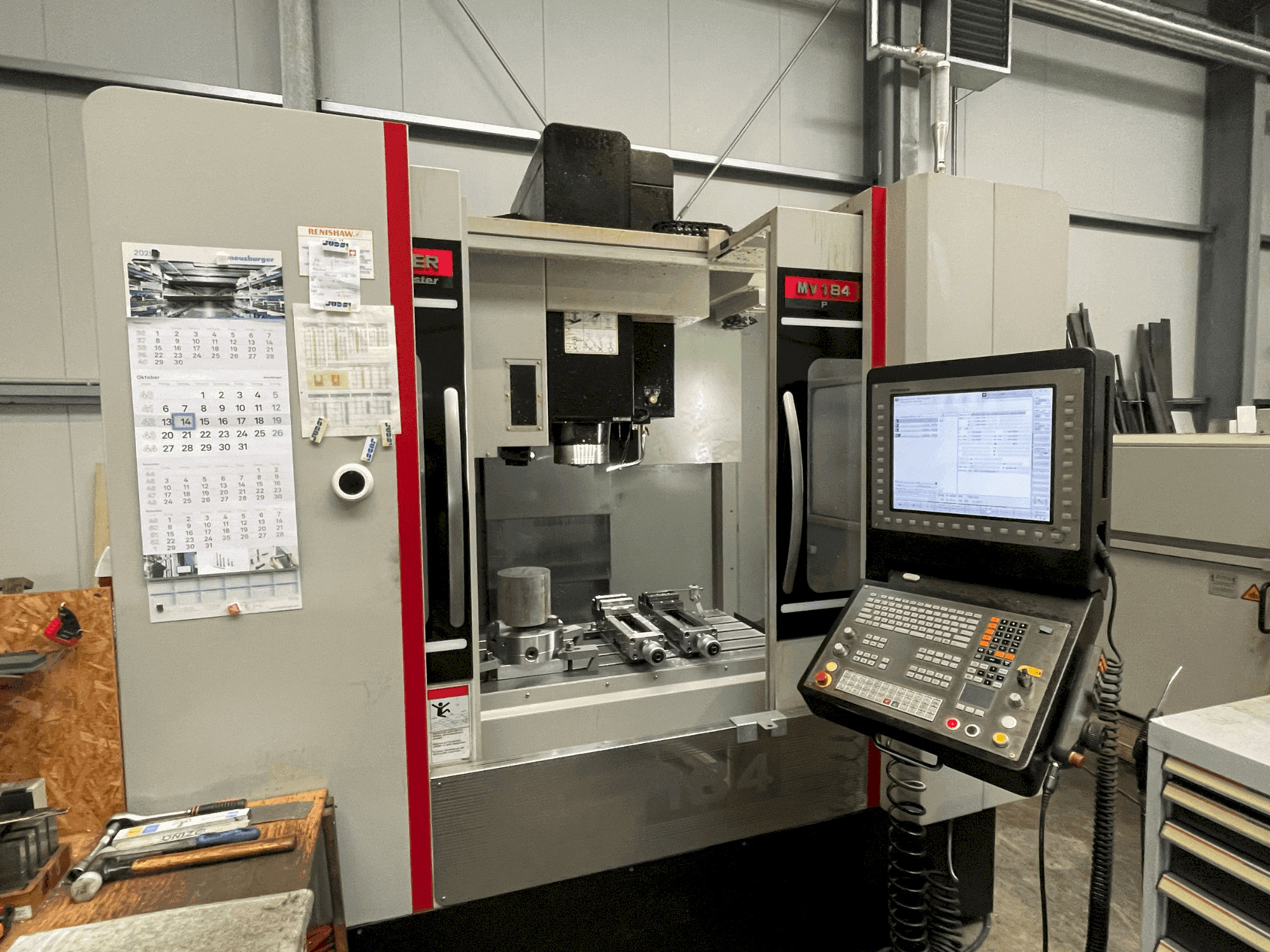

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Екран / управління: Великий TFT-екран з рухомою, нахиляємою та поворотною панеллю керування

• Пам'ять: Зберігання програм на SSDR

• Ручне управління: Портативний електронний маховик

• Корпус машини: Комп'ютерно-оптимізована, важка, сильно ребриста чавунна основа

• Шафа управління: Охолоджувач шафи управління

• Сигналізація: Триколірна сигнальна лампочка

• Кольори: RAL 7035 Light Grey (верстат), RAL 9005 Jet Black (охолоджувальна рідина, задня бабка, двері)

• Головний шпиндель: SK40, ремінний привід MB-4.0

• Охолодження шпинделя: Система охолодження з регулюванням температури

• Ротаційне з'єднання: Ротаційне з'єднання Deublin для шпинделя з ремінним приводом

• Пристрій для зміни інструменту: Подовжений пристрій зміни інструменту для розігрітого інструменту

• Натяжна шпилька: Натяжна шпилька з отвором

• Підготовка до 4-ї осі: Підготовка кабелю для 4-ї осі (Quaser) з роз'ємом Harting і монтажною рамою; підготовка 4-ї осі для поворотного столу Heidenhain

• Заливне охолодження: Кільцеподібні вихідні сопла на носі шпинделя, за допомогою насоса Grundfos

• Внутрішня подача МОР (ICS): За допомогою насоса Grundfos; картриджний фільтр у комплекті

• Продувне повітря для шпинделя: Додаткове продування повітря через шпиндель, перемикається за допомогою M-функції (Heidenhain)

• Обробка стружки (базова): Промивання стружки в робочій зоні за допомогою насоса Grundfos; жолоби для стружки з нержавіючої сталі в робочій зоні

• Змащення: Автоматичне централізоване змащення шарико-гвинтових пар; автоматичне гібридне змащення напрямних і шарико-гвинтових пар

Додаткове обладнання

• 4-а вісь: Поворотний стіл Lehmann (одношпиндельний)

• 3-х кулачковий патрон: BFU.520-250ps для поворотного столу

• Двигун поворотного столу: Mavil ERN, готовий до підключення (кутові роз'єми Harting)

• Удосконалена фільтрація та відведення стружки: Барабанний фільтр (фільтрація до [значення не надається]), включаючи скребковий стрічковий конвеєр для видалення стружки

• Система вимірювання заготовки та інструменту:

  • Інфрачервоний приймач для вимірювання заготовки/інструменту

  • Вимірювальний щуп Renishaw OMP40-2 з оптичним контролем сигналу; включає в себе набір інструментів і керівництво по експлуатації

  • Прямий щуп PS3-1C з керамічним стрижнем і рубіновою кулькою (різьба M4)

  • Набір інструментів Renishaw OTS з оптично модульованою передачею, регульованим кріпленням на столі, твердосплавним диском щупа; включає в себе набір інструментів і інструкцію з експлуатації

  • Комплект для заміни інструменту для OTS/RTS: A-5401-4030 адаптер для заміни інструменту для OTS і A-5401-4032 затискна планка для шліців
