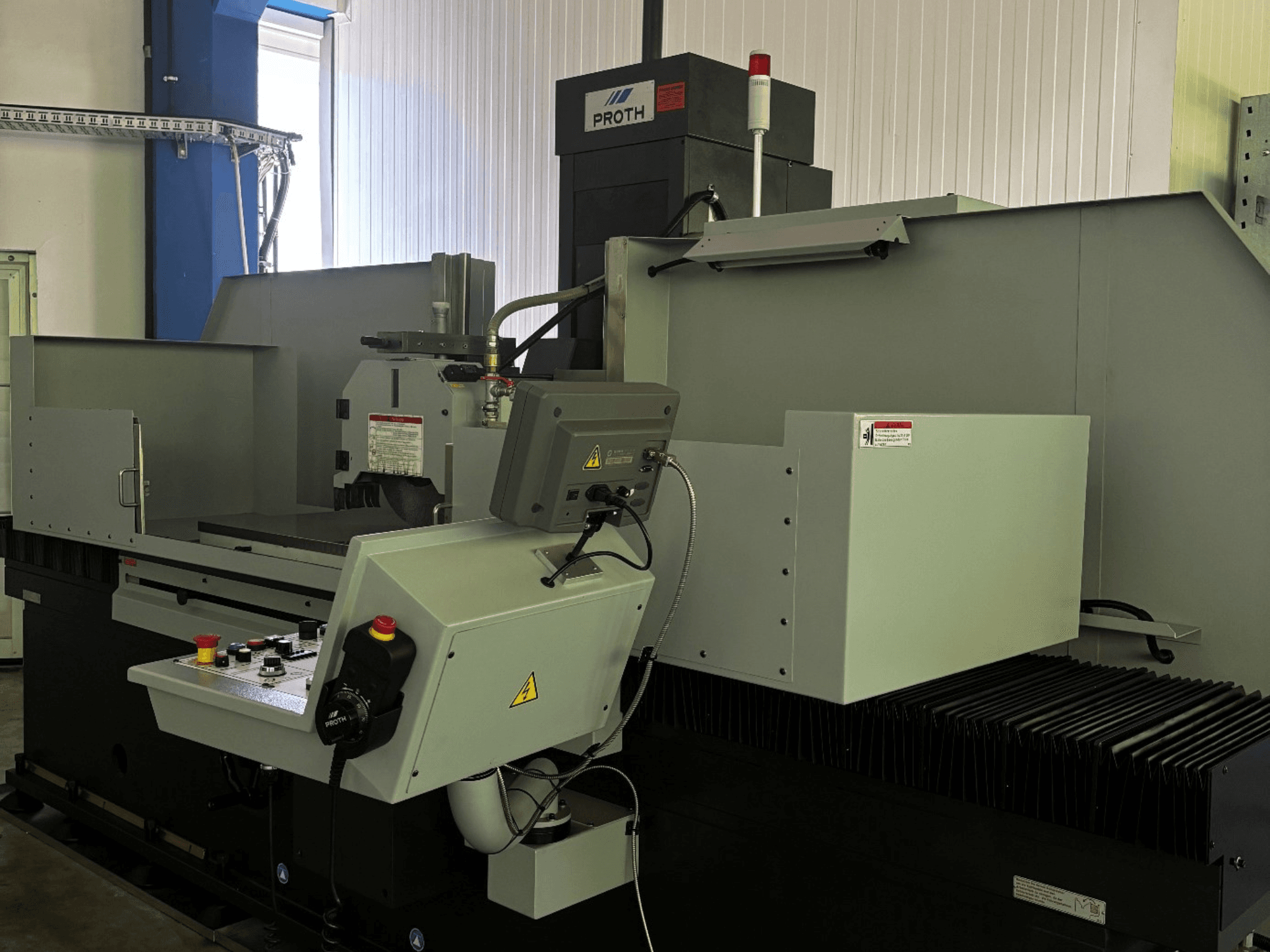

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Макс. відстань від центру шпинделя до столу: 700 мм

- Навантаження на стіл (безперервне): 1 200 кг

- Навантаження на стіл (переривчасте): 1 880 кг

- Маса електромагнітної пластини: 315 кг

- Висота установки від столу до нижнього краю шліфувального круга: 522 мм

- Гідравлічна поздовжня подача: 1–25 м/хв

- Крокова поперечна подача: 0,1–15 мм/хід

- Безступінчаста поперечна подача: 50–1 500 мм/хв

- Крок поперечного обертання маховика: 5 мм/об. (діапазон поділки: 0,02 мм)

- Поворот маховика по вертикалі: 0,25 мм/об. (діапазон поділки: 0,002 мм)

- Автоматична вертикальна подача: AD 1

- Швидкість обертання шпинделя: 1 500 об/хв (безступінчате регулювання)

- Двигун шпинделя: 7,5 кВт (400 В, 4-полюсний, 15 А, 50 Гц)

- Двигун поперечної подачі: 0,37 кВт / 0,7 кВт (220 В, 6-фазний, 2,1 А, 50 Гц)

- Двигун прискореної подачі: 0,75 кВт (110 В, 6-фазний, 6,1 А, 50 Гц)

- Двигун гідравлічного насоса: 3,7 кВт

- Трансформатор Tr1: 825 ВА

- Трансформатор Tr2: 2 000 ВА

- Потужність приводу (Antriebsleistung): 400 В, 3 фази, 34,05 А, 50 Гц

- Система охолодження: охолоджувальний пристрій з паперовим фільтром та магнітним сепаратором (ємність: 100 літрів)

- Система відведення туману та пилу: модель PSGC-50120AHR, ємність бака: 100 л, продуктивність: 50–60 л/хв, двигун: 0,55 кВт, 400 В, 1,8 А, 50 Гц, вага: 120 кг

- Цифровий індикатор (DRO): 2-осьовий цифровий індикатор по осі Y (SINO SDS6-2V, серійний номер: 7201723C0032, шкала: KA-300 1 мкм – 670 мм), встановлений у травні 2022 року

- Розміри шліфувального круга: 400 × 50 × 127 мм / 355 × 50 × 127 мм (У комплекті KINIK 405 × 50 × 127 мм, 32 А, 46 Дж, 9 В, 33 м/с)

- Кількість осей: 3 осі (рух по осях X, Y, Z з 2-осьовим цифровим індикатором положення (DRO) по осі Y)

- Додаткове обладнання та функції: паралельний пристрій для правки (встановлений на головці), пристрої для правки столу, балансувальний вал, балансувальні ваги, електричне маховикове колесо, світлодіодне освітлення, регулювальні ніжки, загалом 6 фланців шліфувального круга, повна гідравлічна та електрична система

- Габаритні розміри: 4,1 (Ш) × 2,7 (Г) × 2,96 (В) м)

- Додаткові запасні шліфувальні круги (у тому числі марок ZISCHE та KINIK) та різні фланці для кругів у наявності на складі/на стелажах
