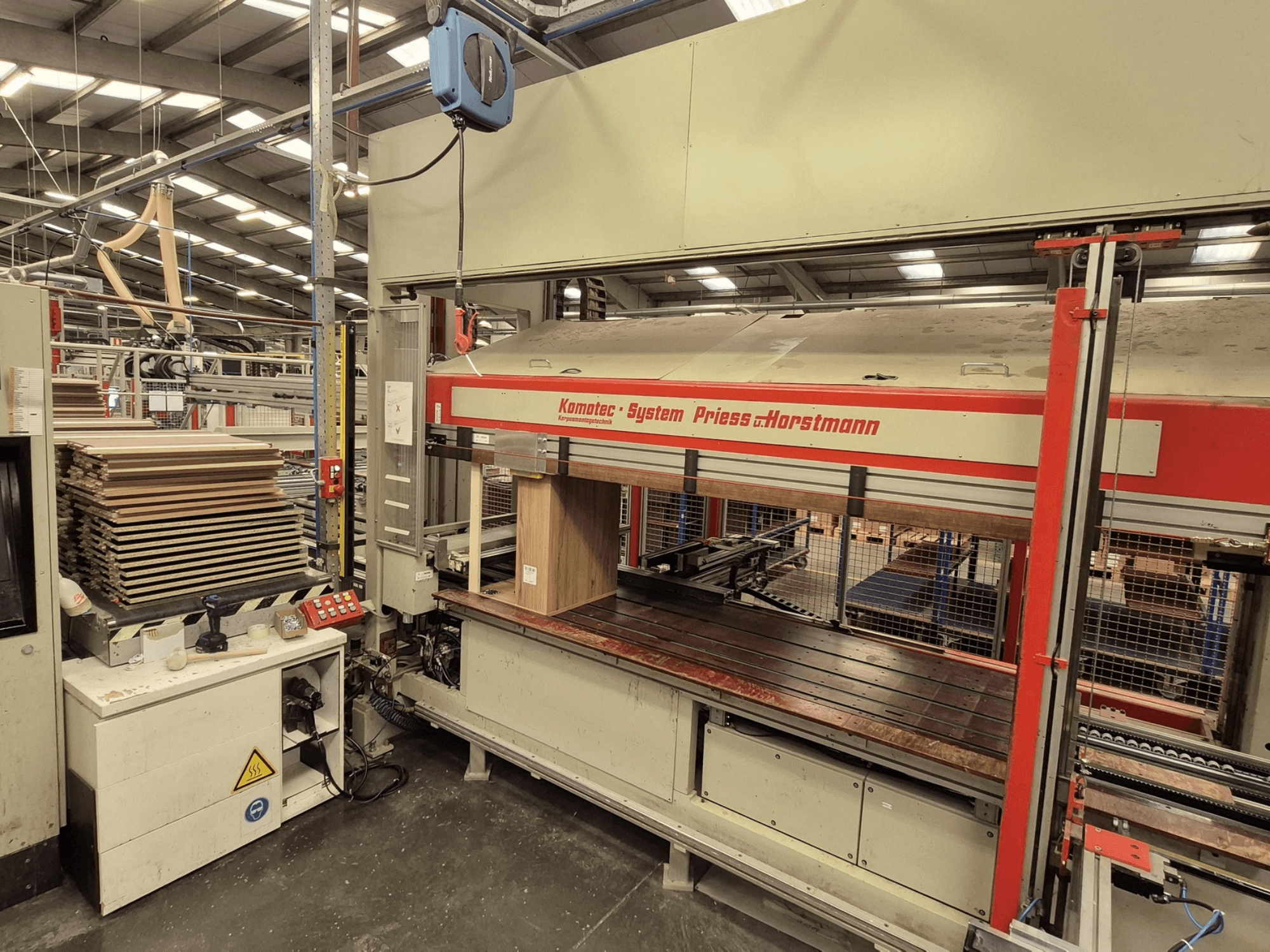

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Розміри заготовки

  • Висота шафи: 300-2500 мм

  • Ширина шафи: 300-1200 мм (менша ширина можлива вручну за допомогою наповнювачів)

  • Глибина шафи: 160-700 мм

  • Максимальна товщина сторони: 56 мм (включаючи фурнітуру)

• Експлуатаційні вимоги

  • Електроживлення: 400 В ± 10%, 50 Гц, 3-фазний, бл. 10 кВт

  • Стиснене повітря: 6-7 бар, безмасляне і сухе

  • Простір / ергономіка: Мінімальна висота приміщення 3700 мм; робоча висота 930 мм

• Візуальна конфігурація (кольори RAL)

  • Агрегат і шафа керування: RAL 7032 Kieselgrau

  • Опори та захисні кожухи: RAL 3000 Feuerrot

  • Двигуни та витяжки: RAL 9005 Mattschwarz

Додаткове обладнання

• Буферна система

  • Роликові конвеєри (Roba)

    • Roba_11: довжина ~2800 мм, корисна ширина 700 мм; ремінна передача; два двигуни по 0,55 кВт; 60 м/хв; 1 фіксований кінцевий упор + 1 регульований центральний упор

    • Roba_12: довжина ~2800 мм, робоча ширина 700 мм; двигун 0,55 кВт; 60 м/хв; основні елементи керування (пуск/зупинка, аварійна зупинка)

    • Ролики: Ø60 мм, з пластиковим покриттям; крок 128 мм

    • Робоча висота: 930 мм (±20 мм)

  • Поперечні конвеєри (QF)

    • QF_11 і QF_12: 8 зубчастих ременів; двигуни 0,55 кВт з частотними інверторами

    • Швидкість: 40 м/хв при 50 Гц

    • Управління: Пневматично нахиляється (hoch schwenkbar)

    • Загальна поперечна ширина: ~1720 мм

• Верстат ZWA-1-CNC

  • Розміри заготовки: висота шафи 300-2500 мм; ширина 300-1200 мм; глибина 160-700 мм

  • Принцип дії: Електрика та стиснене повітря подаються через наступний прес

  • Робоча висота: 930 мм

  • Простір: Мінімальна висота приміщення 3700 мм

  • Конструкція: Міцна, стійка до скручування рама з точними напрямними для підйомного столу
