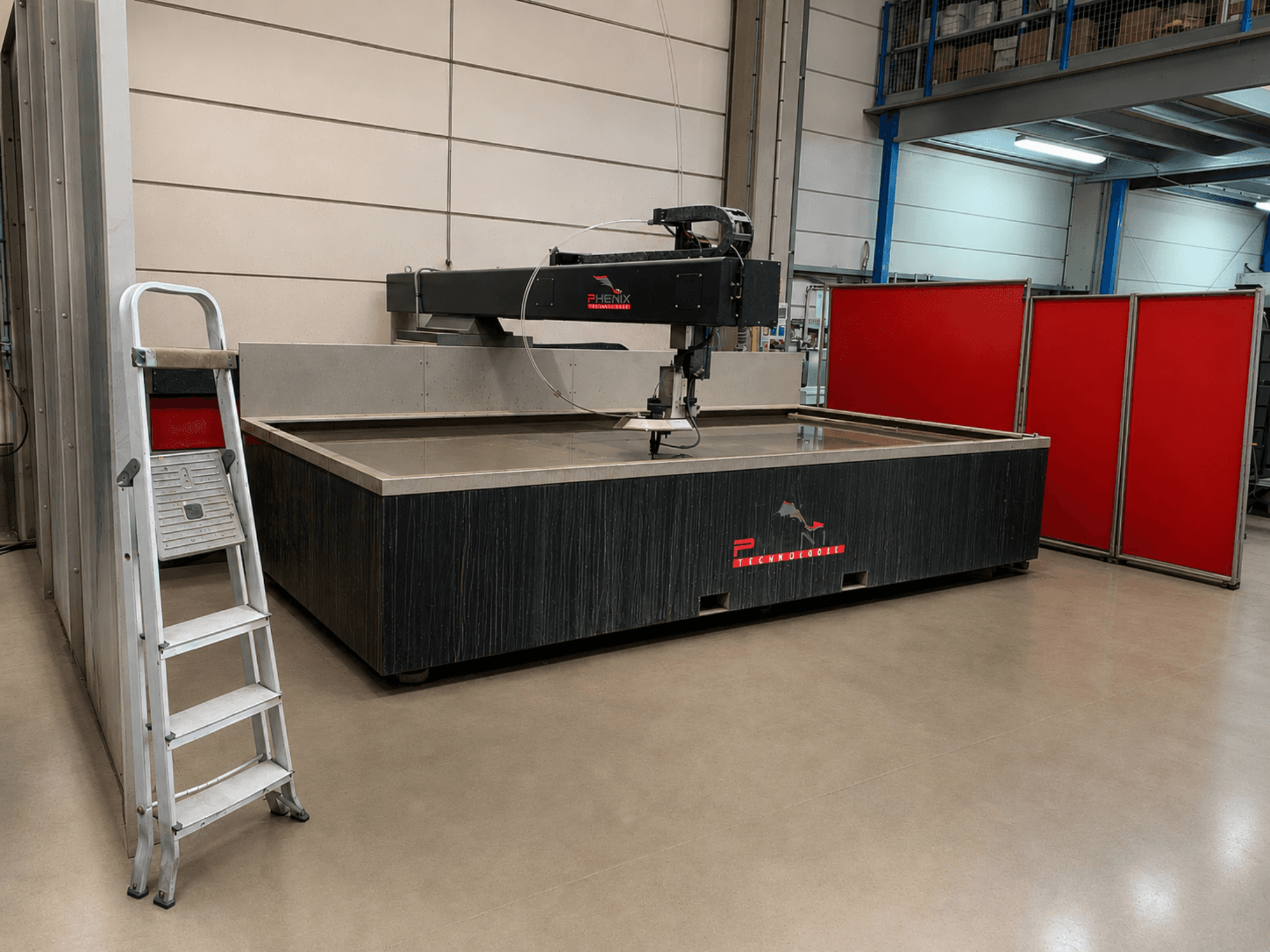

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Робоча зона: 3 000 × 1 500 мм

• Процес різання: різання струменем чистої води та абразивного струменя

• Придатні матеріали: сталь, нержавіюча сталь, алюміній, оцинкована сталь та інші матеріали

• Максимальна товщина різання: до 70 мм (залежно від матеріалу)

• Функціональне випробування: можливе перед демонтажем

Верстат / Система руху

• Консольна конструкція (завантаження з 3 боків)

• Лінійні направляючі з блоками на кулькових підшипниках

• Передача з кульковим гвинтом

• Безщіткові двигуни осей з інкрементними енкодерами

• Автоматичне змащування

• Захист осей від абразивного забруднення

• Точність позиціонування: ±0,1 мм

• Повторюваність: ±0,05 мм

• Резервуар для води з нержавіючої сталі з регульованим переливом та клапаном швидкого зливу

• Оцинковані опорні решітки

• Світлові бар'єри безпеки та система аварійної зупинки

Ріжуча головка

• Ріжуча головка AccuStream

• Максимальний робочий тиск: 4 000 бар (згідно з інструкцією до MD JET)

• Рекомендований діаметр сопла: 0,10–0,30 мм

• Сапфірове або алмазне сопло

• Гідравлічний клапан увімкнення/вимкнення

• Варіанти: різання чистою водою або водою з абразивом

Насос високого тиску

• Виробник/модель: Hypertherm HyPrecision 75S

• Потужність насоса: 56 кВт

• Максимальний/заводський тиск різання: 4 137 бар

• Заводський тиск пробивання: 1 379 бар

• Максимальний витрата води під високим тиском: 5,7 л/хв при 50 Гц / 6,1 л/хв при 60 Гц

• Потік води на вході для різання: 11,4 л/хв

• Тиск на вході ріжучої води: 3–8 бар

• Габарити насоса (Д × Ш × В): 1 930 × 1 016 × 1 422 мм

• Робоча/транспортна вага насоса: 1 497 кг / 1 415 кг

• Електроживлення: 400 В / 50 Гц

• Номінальний струм / Головний автоматичний вимикач: 103 А / 125 А

• Ємність бака для гідравлічної рідини: 151 л

• Гідравлічна рідина: ISO VG 32 або 46

• Максимальна температура гідравлічної рідини: 54,4 °C

• Максимальний гідравлічний тиск: 217 бар

Додаткове обладнання

• Система подачі абразиву під тиском:

  • Ємність бункера для абразиву: 200 л

  • Тиск у бункері: 8 бар

  • Розміри бункера: 1 070 × 780 × 1 320 мм (згідно з інструкцією MD JET)

  • Маса порожнього пристрою: 120 кг

  • Автоматична система подачі абразиву з контролем низького рівня

  • Пневматична подача абразиву

  • Вбудована система дозування/розподілу абразиву

• Опціонально/доступно: система вимірювання висоти різання в режимі реального часу (як зазначено, доступність — опціонально)
