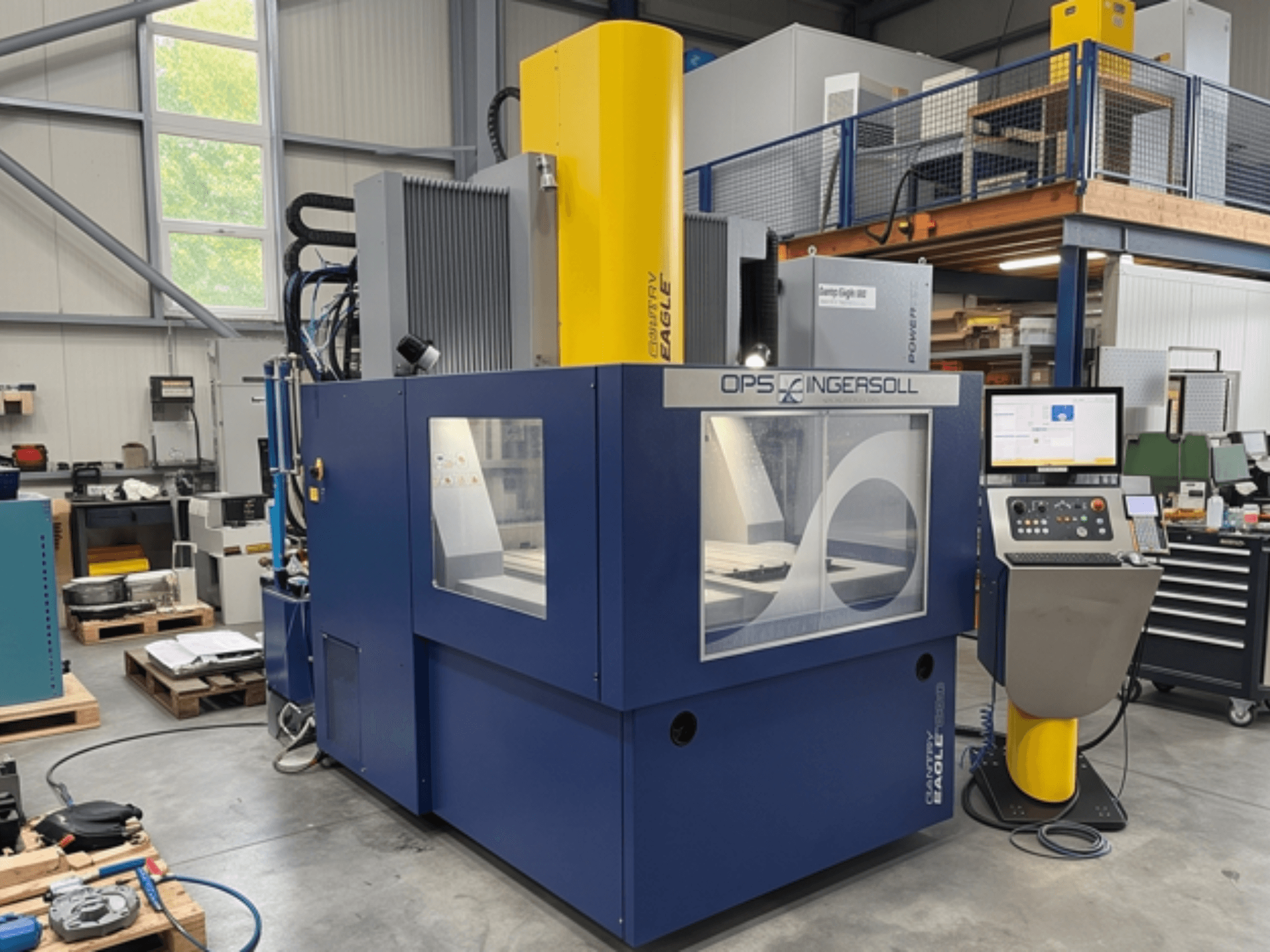

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Система управління: Eagle Powertec PC/NC Steuerung 3060 (22-дюймовий сенсорний дисплей, технологія програмування Multiprog Powertec, швидке програмування Powertec 2 Easy Burn, портативний пристрій Powertec Handheld, інтерфейси Ethernet та USB, дистанційне обслуговування за допомогою системи MultiControl)

- Генератор тонкої обробки: Eagle Powertec PT60

- Швидкість по осі Z: Eagle Power Jump з інтервальною швидкістю 18 м/хв по осі Z

- Хід по осях X / Y / Z: 880 × 1360 × 700 мм

- Відстань від столу до патрона (мін./макс.): 440 / 1140 мм

- Розміри робочого столу: 1110 × 1610 мм (затискна поверхня столу заглиблена на 50 мм порівняно зі стандартною)

- Висота діелектрика: 960 мм (опція: 1000 мм)

- Спеціальний телескопічний робочий резервуар (Ш × Д × В): 1140 × 1640 × 1040 мм

- Макс. навантаження на головку: 300 кг

- Додатковий об’єм діелектричної рідини: 2000 л (загалом 4800 л із додатковим баком та з’єднувальними шлангами)

- Пристрій заміни електродів: EW30 (30-позиційний) / 13-позиційний базовий блок

- Система вимірювання: лінійна система вимірювання по осях X та Y (вже включена в вісь Z)

- Система затискання електродів: Hirschmann H5000 / Minifix (H8.11.20)

- Функція енергозбереження: ECOTEC

- Промивання: програмоване промивання під тиском, ручне підключення до всмоктувального пристрою

- Система фільтрації: паперовий свічковий фільтр площею 32 м²

- Охолодження: компресорний блок повторного охолодження

- Мережева напруга: 400 В, 3 фази / 50 Гц

- Напруга управління: 24 В постійного струму

- Макс. струм запобіжника: 32 А

- Споживання потужності: 20 кВА

- Загальна вага: приблизно 12 500 кг (основа верстата: 10 000 кг, портал: 2 500 кг, додатковий резервуар: 1 100 кг)

- Додаткові характеристики: вісь C без патрона, система пожежогасіння CO₂, плита з Т-образними пазами для кріплення великих електродів, опорні башмаки, підготовка для зовнішньої насадки для відведення туману, протипожежний клапан, покриття корпусу фарбою кольорів «Кобальтовий синій» (RAL5013), Telegrey (RAL7045) та Rape Yellow (RAL1021)
