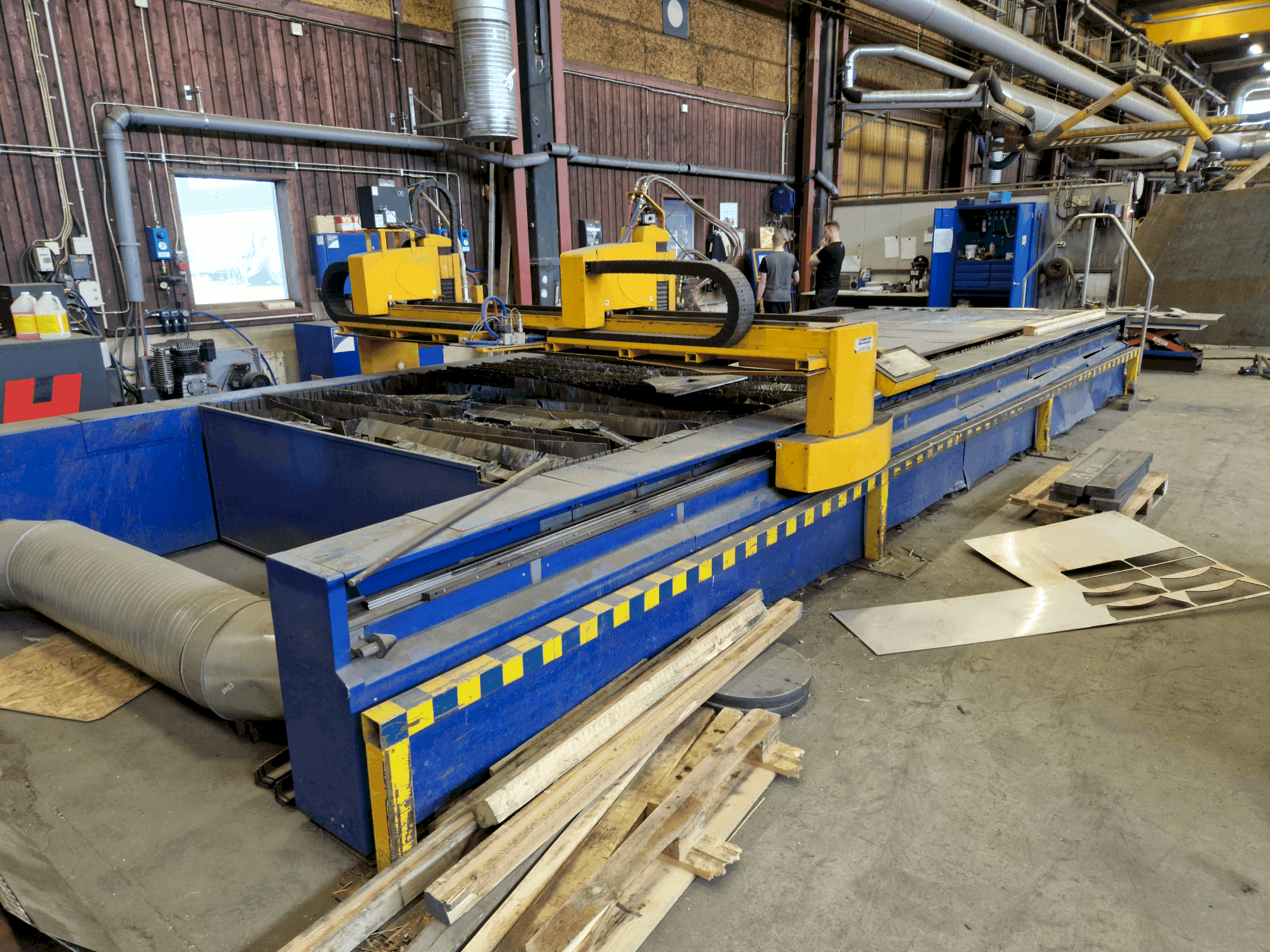

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Кількість порталів: 1

• Кількість осей Z: 2

• Кількість пальників: 2

• Максимальна товщина різання: 50 мм

• Робочі швидкості: 0-100 мм/с

• Робоче поле - поздовжнє переміщення: 7500 мм

• Робоче поле - поперечне переміщення: 2500 мм

• Робоче поле - вертикальне переміщення (плазма): 150 мм

• Робоче поле - вертикальне переміщення (газ): 200 мм

• Робоче поле - вертикальне переміщення (газовий ротатор): 200 мм

• Вертикальне переміщення свердлильної головки BEM 12: 80 мм

• Максимальна ширина робочої зони: 4000 мм

• Максимальна довжина робочої зони: 35 000 мм

• Максимальне відхилення поздовжнє: 0,5 мм / 3000 мм

• Максимальне відхилення поперечне: 0,5 мм / 2500 мм

• Електричне покриття (механічна частина): IP 43

• Приводи (техніка управління):

  • Поздовжня вісь: 2 × DCM 6C 30/14 A1

  • Поперечна вісь: 2 × DCM 3B 35/06 A1

  • Вертикальна вісь: 2 × DCM 2C 30/03 B1

• Передаточні числа:

  • Поздовжня вісь (ремінь): i = 14.81483886 мм/об

  • Поперечна вісь (ремінь): i = 13.33335498 мм/об

  • Вертикальна вісь (ремінь + гвинт): i = 2 мм/об

• Температура навколишнього середовища: 5-40 °C

• Максимальна відносна вологість повітря: 90% при 20 °C

• Атмосферний тиск: 84-107 кПа

• Запиленість: 200 мг/м³

• Тип навколишнього середовища: Звичайні (STN 330300, виняток робочих температур N32)

Додаткове обладнання

• Джерело плазми: 1 × HPR 260 AGC (58 мм)

• Газовий пальник: 1 × ацетиленовий (Bir), включаючи газовий ротатор

• Свердлильна головка: BEM 12
