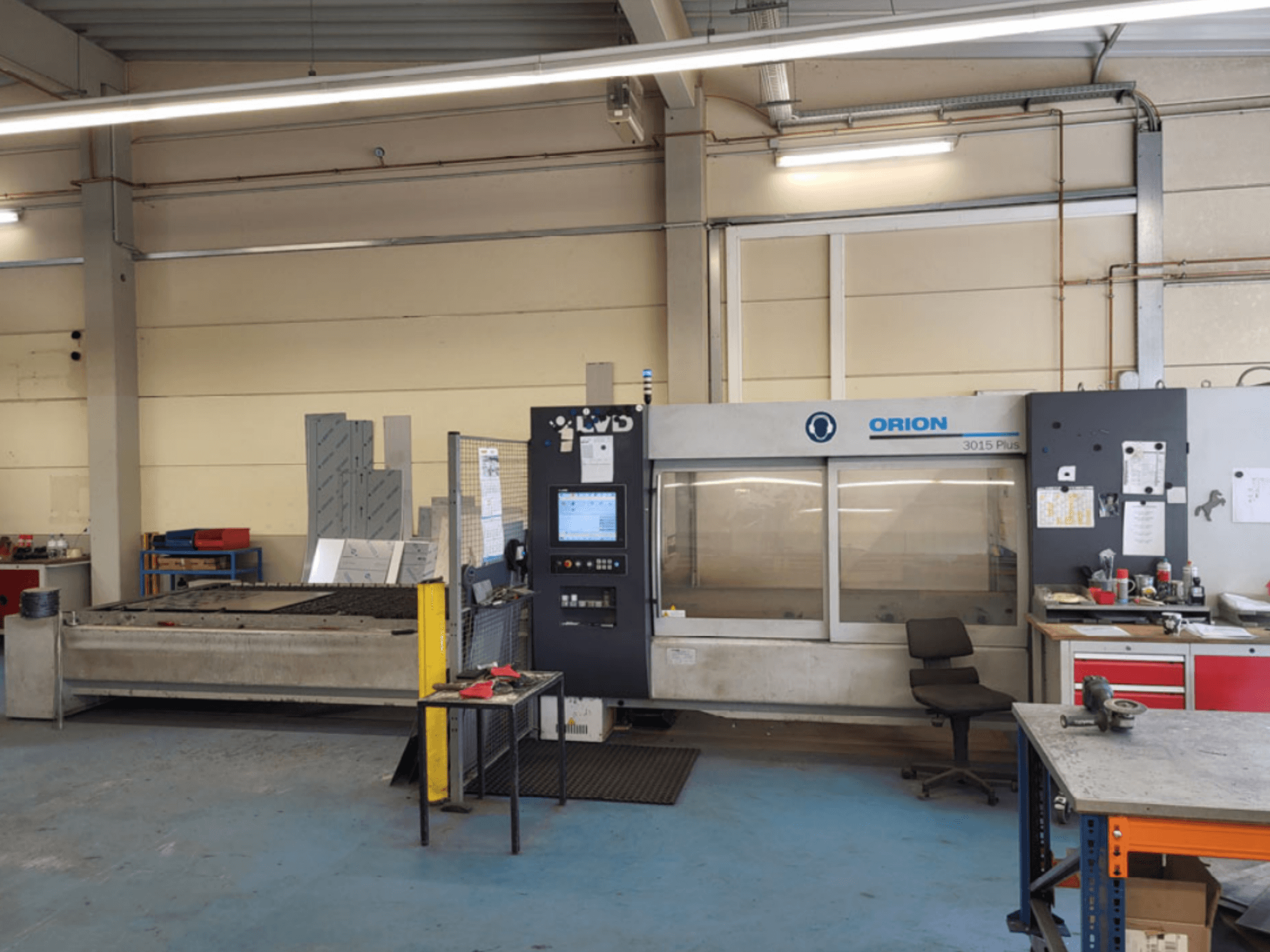

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Максимальний розмір листа: 3000 × 1500 мм

• Максимальна вага листа: 570 кг

• Максимальна швидкість позиціонування:

  • Осі X/Y 100 м/хв

  • вісь Z: 15 м/хв

• Повторюваність: ±0,025 мм

• Точність позиціонування: ±0,05 мм/м

• Лазерний:

  • Тип: Fanuc CO₂ з високочастотним збудженням

  • Потужність: 2500 Вт (±2%)

  • Діапазон потужності: 100-2500 W

  • Стабільність вихідної потужності: ±1

  • Довжина хвилі: 10,6 мкм

  • Частота імпульсів: 5 Гц-33 кГц

  • Витрата лазерного газу: 10 л/год

  • Охолодження: Водяна система із замкнутим контуром

• Потужність різання матеріалу (2500 Вт):

  • Сталь: 16 мм

  • Нержавіюча сталь (N₂): 10 мм

  • Алюміній: 6 мм

Додаткове обладнання

• Автоматична система завантаження/розвантаження:

  • Максимальний розмір листа: 3050 × 1525 × 12 мм

  • Максимальна вага штабеля: 2500 кг

  • Максимальна висота штабеля: 100 мм

  • Площа (з урахуванням автонавантажувача): 8900 × 6600 × 3700 мм

• Компактна вежа:

  • Максимальний розмір листа: 3050 × 1525 × 16 мм (або 2550 × 1525 × 20 мм)

  • Мінімальний розмір листа: 1000 × 1000 мм

  • Максимальна вага палети: 3000 кг

  • Максимальна висота піддону: 240 мм (разом з піддоном)

  • Площа для ніг: 8850 × 7200 мм

  • Варіанти висоти вежі:

    • 4 палети: 4100 мм

    • 6 палет: 4940 мм

    • 10 палет: 6620 мм

Примітка: "Мінімальний розмір аркуша: 1000 × 1000 м" в джерелі, схоже, є помилкою; тут вказано мм.
