LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Технічні характеристики

• Тип верстата: горизонтальний обробний центр з двома шпинделями

• Блок управління: Siemens SINUMERIK 840D sl

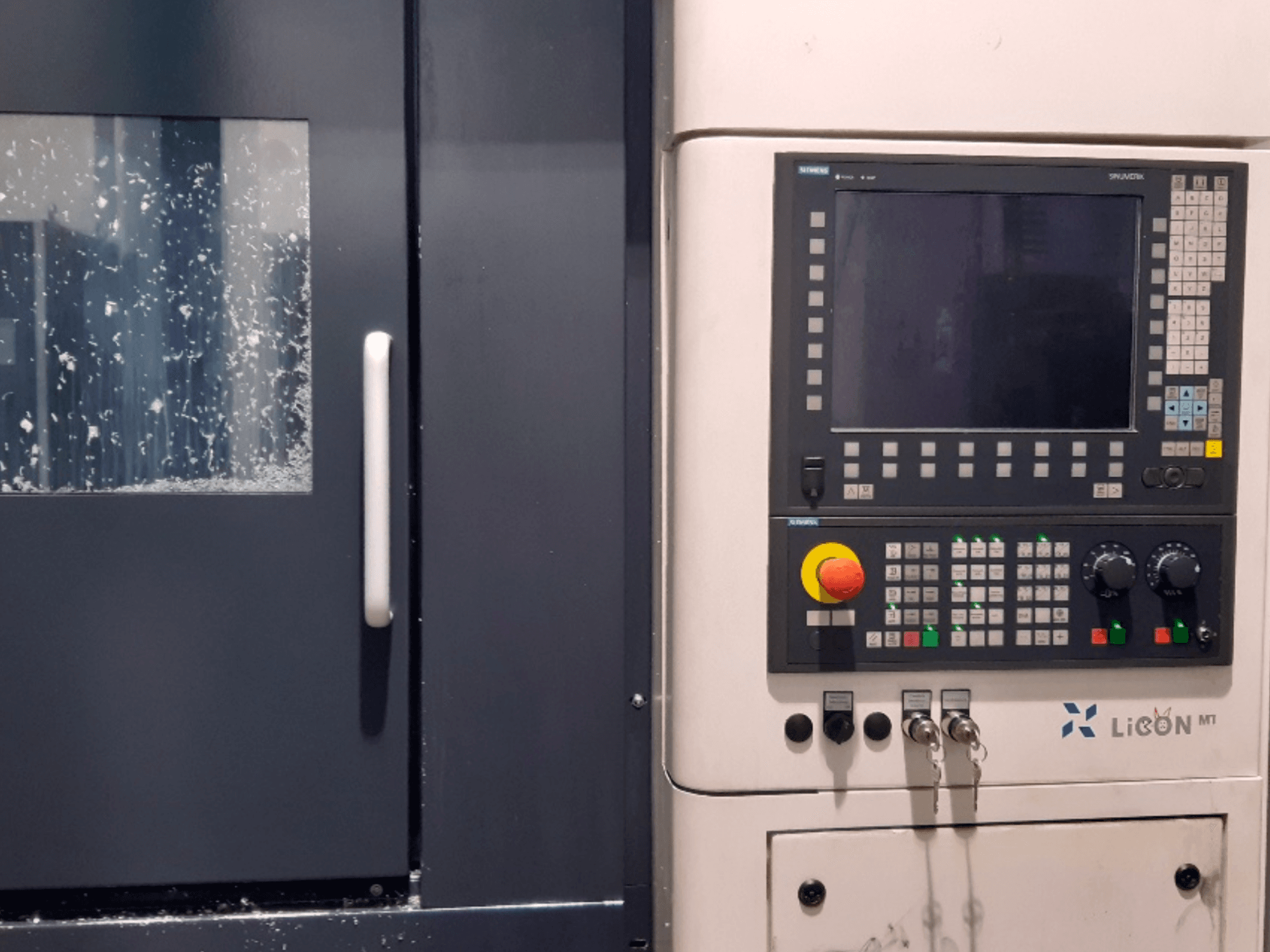

• Панель оператора: Siemens OP15T з вбудованим TCU

• Режим ECO

• Дистанційна діагностика (маршрутизатор eWON)

• Інтерфейс PROFIBUS для автоматичного завантаження деталей

• Сигнальна вежа (3-колірні світлодіоди)

Хід

• Хід по осі X: 750 мм

• Хід по осі Y: 660 мм

• Хід по осі Z1: 650 мм

• Хід по осі Z2: 650 мм

Швидкісний хід

• Ось X: 60 м/хв

• Вісь Y: 60 м/хв

• Осі Z1/Z2: 90 м/хв

Характеристики осей

• Прискорення по осі X: 6 м/с²

• Прискорення по осі Y: 6 м/с²

• Прискорення осей Z1/Z2: 9 м/с²

• Сила подачі по осі X: 15 000 Н

• Зусилля подачі по осі Y: 15 000 Н

• Зусилля подачі по осях Z1/Z2: 10 000 Н

• Точність позиціонування: 8 мкм

Шпиндель

• Кількість шпинделів: 2

• Прецизійні шпинделі з електродвигунами

• Тримач інструменту: HSK-A63 (DIN 69893-1)

• Швидкість обертання шпинделя: 12 000 об/хв

• Потужність шпинделя: 37 кВт (40 % ED)

• Крутний момент шпинделя: 85 Нм (40 % ED)

• Максимальний крутний момент: 100 Нм

• Прямий привід

Осі / Система повороту

• 2 осі B з ЧПУ

• 2 осі обертання з ЧПУ (осі A)

• Діапазон повороту: 0°–180°

• Час повороту (0°–180°): приблизно 5 с

Технологія

• Незалежні осі X, Y та Z для обох шпинделів

• Окрема система прямого вимірювання для кожної осі

• Діапазон корекції незалежної осі Z: 5 мм

Магазин інструментів

• 96 позицій для інструментів (2 × 48)

• Максимальна довжина інструменту: 400 мм

• Максимальний діаметр інструменту (сусідні гнізда зайняті): 80 мм

• Максимальний діаметр інструменту (суміжні гнізда вільні): 250 мм

• Максимальна вага інструменту: 20 кг

Змащування

• Автоматичне централізоване змащування

• 5-канальна подача робочого середовища (масло або повітря)

Охолодження / Охолоджуюча рідина

• Охолоджуюча рідина під тиском 70 бар, що подається через шпиндель

• Ємність бака для охолоджувальної рідини: 2 300 л

• Витрата охолоджувальної рідини: 400 л/хв

• Насос високого тиску: 15 кВт

• Автоматичне доливання охолоджувальної рідини

• Система очищення охолоджувальної рідини

• Водяне охолодження

• Температура охолоджувальної води: 22 °C

• Витрата охолоджувальної води: 800 л/год

Управління стружкою

• Конвеєр для стружки скребкового типу

• Висота вивантаження конвеєра стружки: < 1 150 мм

• Готовий до сухої обробки

• Сумісність з системою MMS (змащування мінімальною кількістю рідини)

Електричні характеристики

• Джерело живлення: 400 В / 50 Гц

• Напруга управління: 24 В постійного струму

• Підключене навантаження: 150 кВт

Додаткові функції

• Інтерфейс автоматичного завантаження заготовки

• Автоматичний змінювач інструменту

• Закритий корпус верстата

• Освітлення верстата

• Пневматичне обладнання

• Система моніторингу енергоспоживання

• Автоматичні підключення носіїв

• Модульна конструкція верстата

Додаткова інформація

• Заміна шпинделя двигуна 11 у 19-му тижні 2024 року

• Двигун шпинделя 12 замінено у 24-му тижні 2023 року
