LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Застосування: 4-осьова система позиціонування для лазерної обробки / лазерного різання

• Основа та корпус:

  • Зварна сталева рама; розміри ДхШхВ 1115 x 443 x 814 мм; колір RAL 7035

  • Гранітна конструкція з опорною плитою, гранітний кут, підшипникові вузли, різьбові втулки

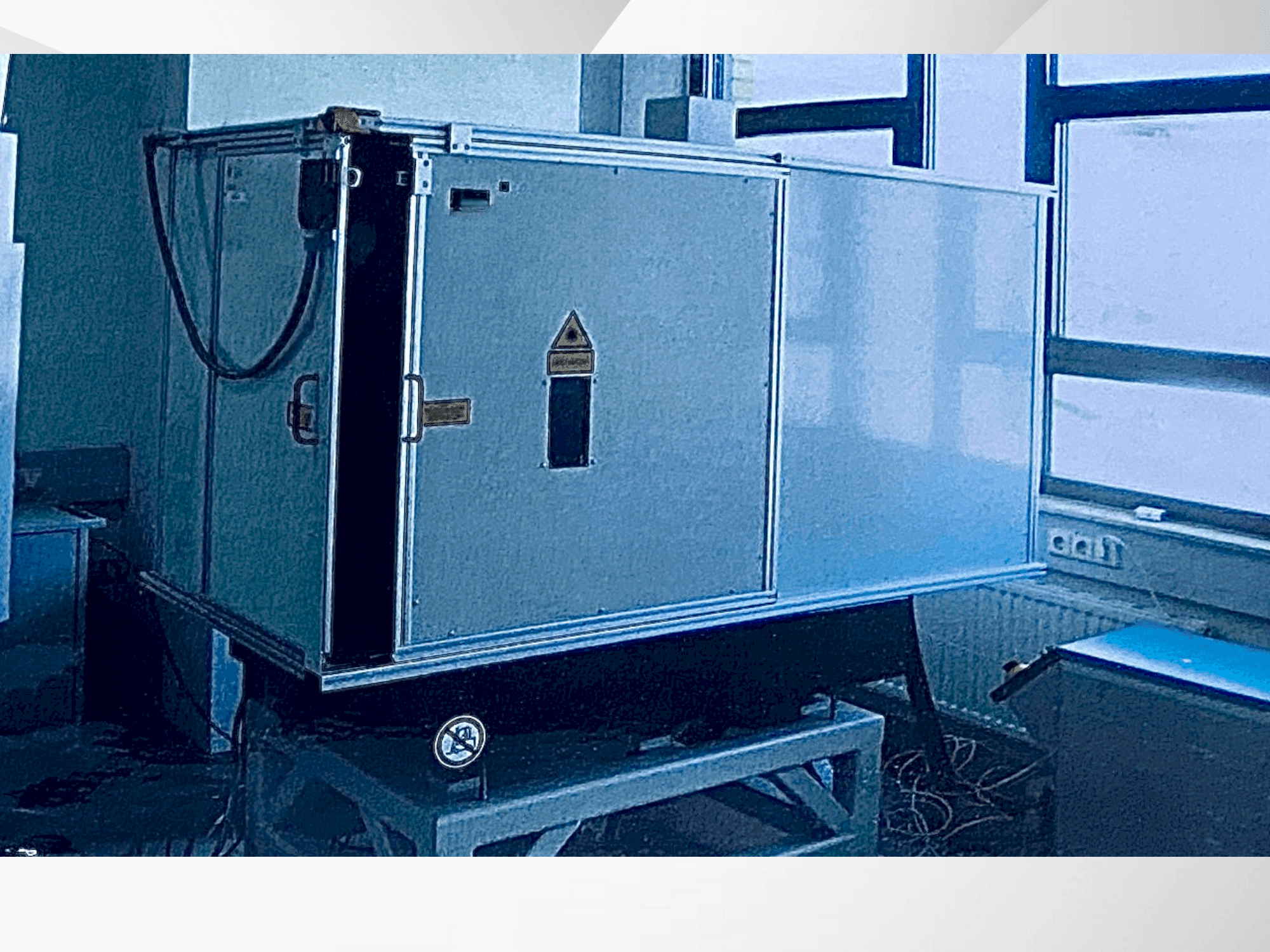

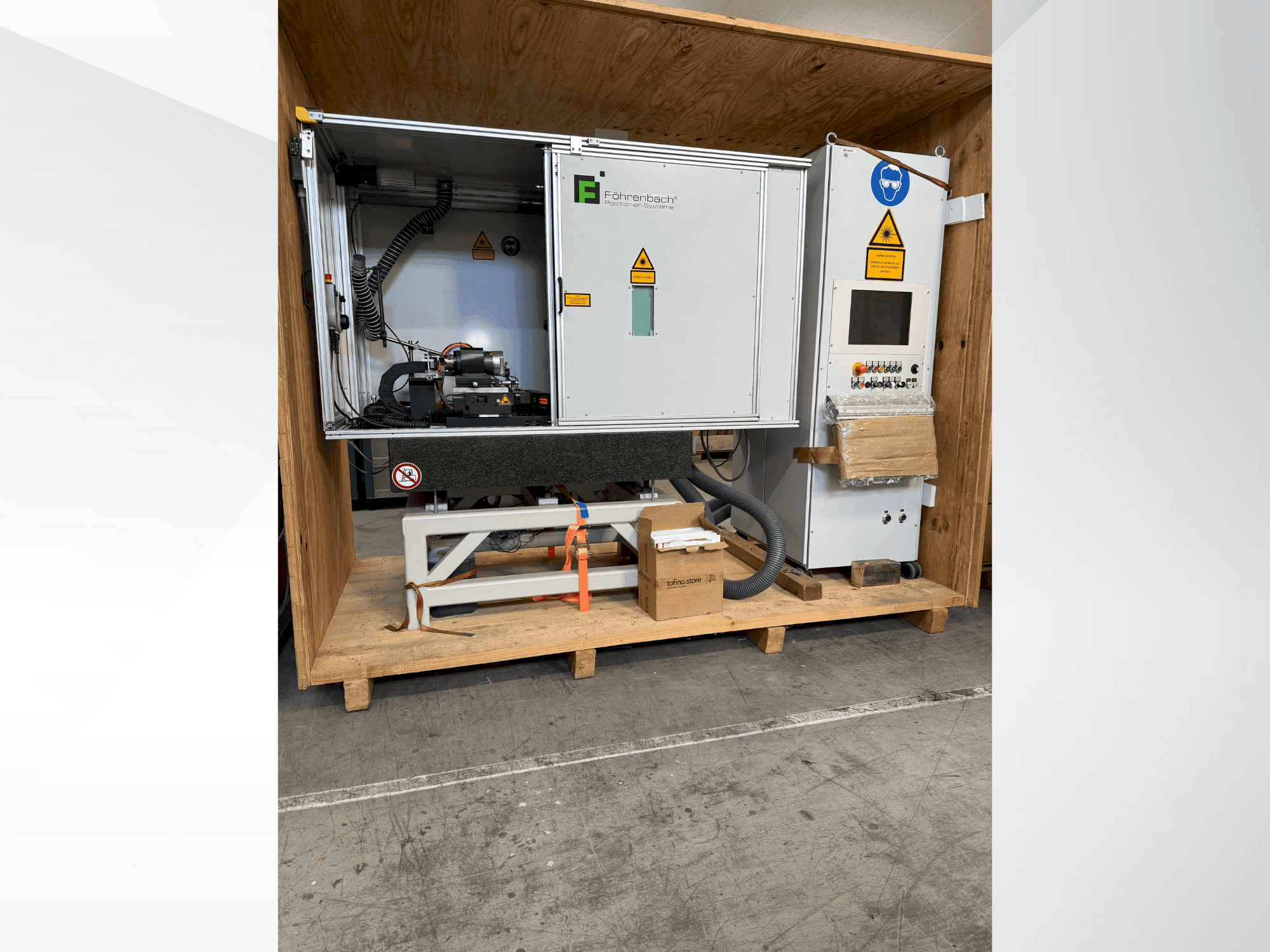

  • Кабіна лазерної безпеки, клас 4 (EN 60825-1), повний корпус з оглядовими вікнами

  • Передні розсувні двері з ручкою, інтегроване вікно для захисту від лазера, захисне скло для захисту від лазера з підтримкою камери

  • Панелі з листової сталі 2 мм, порошкове покриття RAL 7035; знімна кришка

  • 3-кольорове сигнальне світло; вимикач блокування дверей; профільна рама 30x30 і 60x30

• Конфігурація осей:

  • Вісь А: Поворотний стіл RT3A 100x100 з прямим приводом

  • вісь Z PFS 325x300 прецизійний супорт

  • вісь Y: лінійна вісь PFL 230/400

  • Вісь X: лінійна вісь 180/100

• Стіл XY (PFLG 400x100):

  • Переміщення: X 400 мм, Y 100 мм; швидкість 6 м/хв

  • Точність позиціонування ±0,005 мм/300 мм; повторюваність ±0,001 мм

  • Прискорення 10 м/с²; максимальне навантаження 1 кг

  • Постійне зусилля з охолодженням 1110 Н; лінійний моторний привід

  • Матеріал: чавун GGG-25; водяне охолодження

  • Енкодер: Heidenhain LC 483, клас точності ±5 мкм

• Вісь Z:

  • Хід 300 мм; швидкість 0,12 м/хв

  • Точність позиціонування 0,03 мм/300 мм; повторюваність 0,003 мм

  • Кульковий гвинт K25x5, клас точності T5; шпиндель з попереднім натягом

  • Кріплення двигуна через фланцеву муфту; матеріал чавун; вертикальна установка

• Поворотна вісь (вісь A/C) RT3A100x100:

  • 3-фазний синхронний двигун з електронною комутацією

  • Діаметр столу 99 мм; наскрізний отвір 20 мм; центрування 30 H7

  • Вага 5,2 кг; клас захисту IP40 (IP54 з продувкою повітрям)

  • Биття <4 мкм; площинність 4 мкм; концентричність ±1,5 мкм

  • Максимальна швидкість 1300 об/хв

  • Вимірювальна система: Renishaw Signum; період сигналу 20 мкм; вихід 1 Vss

  • Напруга ланки постійного струму 600 В

  • Крутний момент: номінальний з повітряним охолодженням 1,5 Нм; номінальний з водяним охолодженням 2,5 Нм; піковий 5 Нм

• Лазерна система:

  • Тип: LASAG KLS 246 CL60

  • Електрика: 400 В змінного струму, 3-фазна, 50/60 Гц, 11 кВА

  • Вага: блок живлення 200 кг; лазерна головка 35 кг; джерело лазера 25 кг

  • Довжина лазерного кабелю 4 м

  • Підключення: мережеве живлення, штепсельна вилка, охолоджуюча вода

• Система управління:

  • Програмне забезпечення L2-CNC; система IPC для ЧПК 820-W; інтерфейс SERCOS

  • Вхід/вихід: 24 входи, 16 виходів; з можливістю розширення

  • ОС: Windows XP; оперативна пам'ять 512 МБ; Ethernet 10/100 Мбіт

  • Ручний блок управління з маховиком; пуск/зупинка; аварійна зупинка; інтеграція лазерного E-stop

  • Програмоване прискорення; компенсація похибки осі до 1000 точок

  • 15" TFT сенсорний екран

• Приводи:

  • Серводвигун змінного струму, номінальний крутний момент 2,35 Нм

  • Абсолютний енкодер 512 інкрементів; з гальмом

Додаткове обладнання

• Водоохолоджувач з рециркуляцією води (AKW13):

  • Температурний діапазон від +6 до +26 °C; холодопродуктивність 1,7 кВт при 15 °C

  • Холодоагент R134a; заправка 0,8 кг

  • Потужність компресора 0,6 кВт; споживана потужність 1200 Вт

  • Живлення 230 В, 50 Гц; струм 6,4-6,5 А

  • Об'єм бака 11 л; витрата 0,55 м³/год; тиск <1 бар

  • Допустимий робочий тиск 18 бар; насос: латунний відцентровий

  • Розміри 360 x 705/815 x 750 мм; вага 60 кг; рівень шуму <70 дБ(А)

• Блок охолодження в корпусі (Rittal SK):

  • Номінальна напруга 230 В, 50 Гц, 1~.

  • Номінальний струм 5,4 А; пусковий струм 12,0 А; запобіжник 10 А

  • Номінальна холодопродуктивність 825/875 Вт; корисна холодопродуктивність 1000/790 Вт

  • Холодоагент R134a, 325 г

  • Допустимий тиск: HD/HP 25 бар, ND/LP 16 бар

  • Діапазон температур від 20 °C до 55 °C; рівень шуму 64 дБ(А); вага 39 кг
