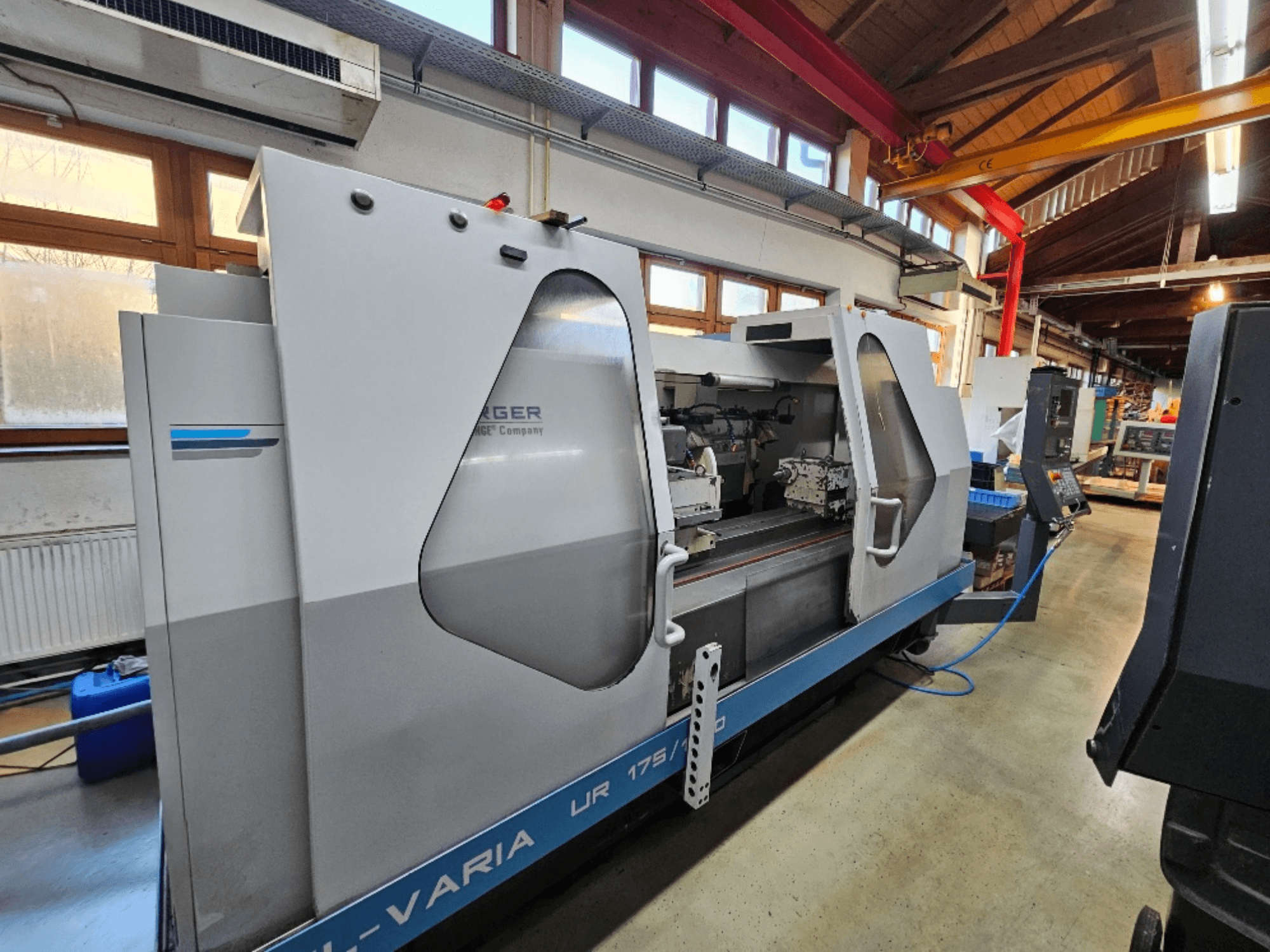

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Місткість: Висота центру 175 мм; між центрами 1000 мм

• Конфігурація: Внутрішній шліфувальний пристрій; шліфувальна головка з можливістю нахилу по осі В

Шліфувальна головка та вісь В

• Доступні шліфувальні головки: R, RS, UR

• Поворот головки R: +30°

• Головки RS/UR, індексація деталі, що обертається:

  • Ручне індексування: від 180° до -190°, крок 2,5°

  • Автоматична індексація: від 180° до -90° (або -30°), крок 2,5°

• Вісь B (головки RS/UR): поворот від +180° до -190° (деякі варіанти обмежені приблизно до +30°); роздільна здатність 0,1"

Робоча головка

• Стандартна робоча головка (вісь С): поворот від -30° до +120°

  • Швидкість обертання шпинделя: до 600 об/хв (безступінчаста)

  • Монтажний конус: MK5; перехідна втулка MK5/MK4

  • Перехідний фланець: MK5 / DIN 55027 розмір 5

  • Крутний момент: 160 Нм

  • Макс. заготовка між центрами: 150 кг

• Робоча головка з обертовим шпинделем:

  • Поворот по осі С: від -30° до +120°

  • Швидкість обертання шпинделя: 5-500 об/хв (безступінчаста)

  • Монтажний конус: MK5

  • Крутний момент: 320 Нм (включаючи затискний пристрій)

  • Максимальна вага заготовки між центрами: 220 кг

Задня бабка

• Конусність MK4

• Хід пінолі 50 мм

• Мікрорегулювання (опція): ±150 мкм (±0,006 дюйма)

Шліфувальні круги та внутрішнє шліфування

• Головка UR:

  • Лівий круг макс: 400 × 63 мм

  • Правий круг макс. (опція): 400 × 50 мм

  • Максимальна периферійна швидкість: 32 м/с

• R головка:

  • Колесо макс: 500 × 100 мм

  • Максимальна окружна швидкість: 32 м/с з двигуном 7,5 кВт; 45 м/с з двигуном 9,2 кВт

• Головка RS:

  • Колесо макс: 500 × 80 мм

  • Максимальна окружна швидкість: 32 м/с з двигуном 7,5 кВт; 45 м/с з двигуном 9,2 кВт

• Внутрішнє шліфування (опція/пристрій на цій машині):

  • Монтажний отвір для високопродуктивних шпинделів (HJN): 80 мм

  • Монтажний отвір для високочастотних шпинделів (MFV): 120 мм

Осі та столи

• Вісь Z (нижній стіл):

  • Максимальна швидкість: 15 м/хв

  • Роздільна здатність: 0,1 мкм

  • Переміщення (1000 мм між центрами): 1150 мм

• Діапазон повороту верхнього столу (1000 мм між центрами): від 0 до +9°.

• Вісь X (шліфувальний супорт):

  • Максимальне переміщення: 320 мм

  • Максимальна швидкість: 7,5 м/хв

  • Роздільна здатність: 0,1 мкм

Приводні двигуни

• Ковзання по осі X 0,94 кВт (2000 хв¹)

• Стіл по осі Z: 0,94 кВт (2000 хв¹)

• Індексація / вісь B: 0,63 кВт (3000 хв¹)

• Шліфувальний шпиндель UR: 4,4 кВт при 50 Гц (3000 хв¹) / 5,2 кВт при 60 Гц (3600 хв¹)

• Шліфувальний шпиндель R/RS (версія 7,5 кВт): 7,5 кВт при 50 Гц (1500 хв¹) / 9 кВт при 60 Гц (1800 хв¹)

• Шліфувальний шпиндель R/RS (версія 9,2 кВт): 9,2 кВт при 50 Гц (1500 хв¹) / 11 кВт при 60 Гц (1800 хв¹)

• Робоча головка (стандартна та поворотна): 3,1 кВт (3000 хв¹)

• Гідравлічний насос: 0,37/0,44 кВт (1500/1800 хв¹)

• Гідростатичний насос: 0,37/0,44 кВт (1500/1800 хв¹)

Розміри, вага, інженерні комунікації (версія з міжцентровою відстанню 1000 мм)

• Площа підлоги (Д × Ш): 3600 × 2000 мм

• Вага: нетто 5000 кг; брутто 6000 кг

• Мінімальний тиск повітря: 4 бар

• Рівень шуму: 70 дБ (А)

Додаткове обладнання

• Стрічковий фільтр системи охолодження
