JUNKER Quickpoint 5002/20

Фотогалерея

JUNKER - Quickpoint 5002/20DE-GRI-JUN-2000-00001

Продано

Маєте додаткові запитання? Зв'яжіться з нами.

Alessandro Martini

+49 162 585 84 48

a.martini@gindumac.com

Натисніть

GINDUMAC
Продукти
Верстати

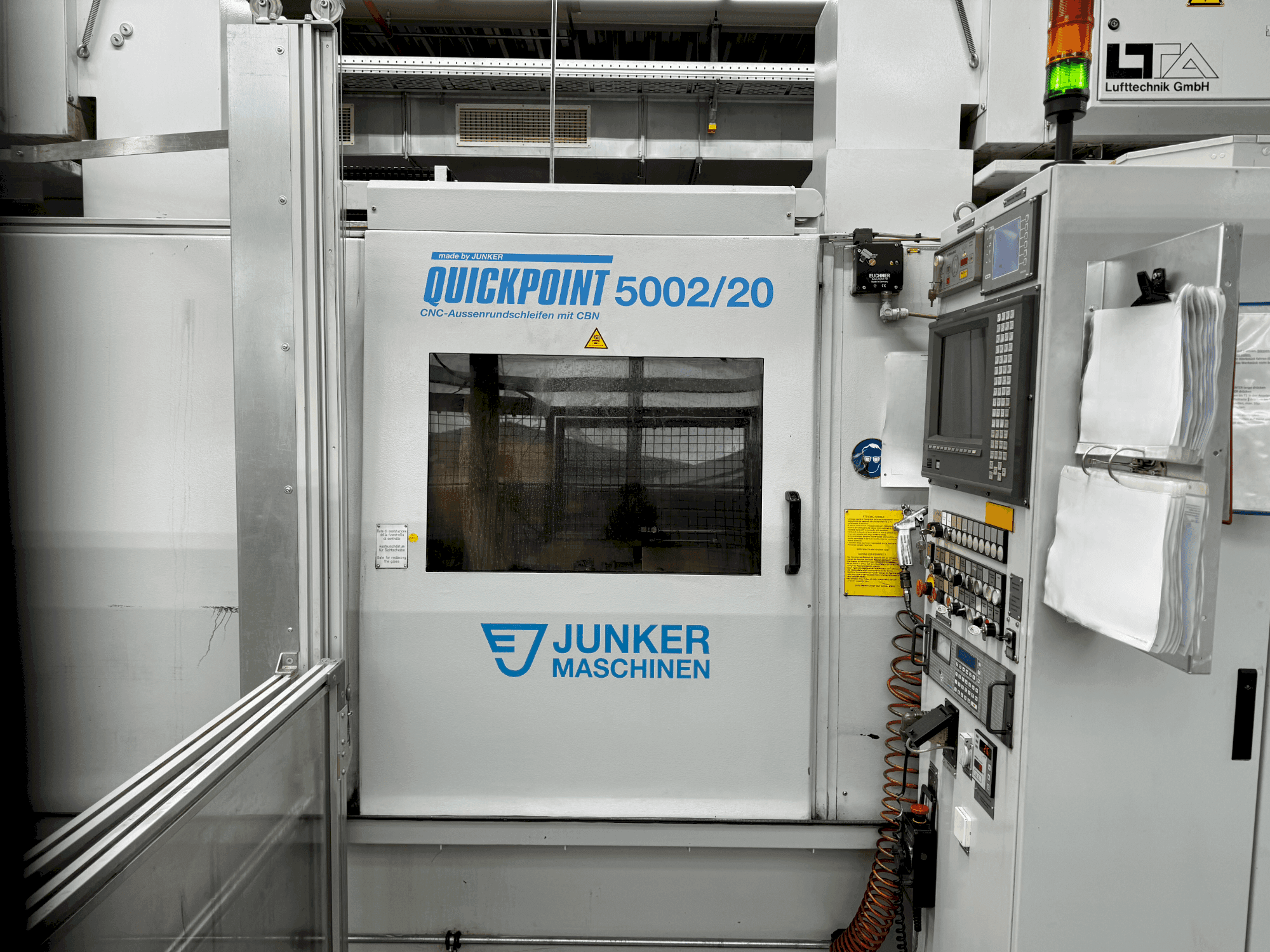

Циліндрична шліфувальна машина JUNKER Quickpoint 5002/20

Показати мовою оригіналу

Ця циліндрична шліфувальна машина JUNKER Quickpoint 5002/20 була виготовлена в 2000 році в Німеччині. Він має діаметр шліфування 280 мм і довжину шліфування 900 мм. Оснащений ходом по осі z 900 мм, він може обробляти заготовки вагою до 30 кг. В якості блоку керування використовується контролер FANUC 15-TB. Він оснащений 2-ма витяжками (виробництва LTA) та системою масляних фільтрів (власної розробки). В даний час машина використовується як частина роботизованої лінії і буде продана у зв'язку із заміною на нову машину. Більше вражень дивіться у фото- та відеогалереї.

Огляд

бренд: JUNKER
рік: 2000
МОДЕЛЬ: Quickpoint 5002/20
тип програми: Шліфування
Місцезнаходження: Німеччина
тип машини: Циліндричний Шліфувальний Станок
марка блоку управління: FANUC

Технічна інформація - JUNKER Quickpoint 5002/20

Загальні дані

Ширина вимірювань: approx. 5000 mm
Глибина вимірювань: approx. 5000 mm
Висота вимірювань: approx. 2500 mm
Вага машини: approx. 15000 kg

Блок керування

Модель: 15-TB
Бренд: FANUC

Головний привід

Кількість осей: 3

Рух

Z-ВІСЬ Рух: 900 mm

Заготовка

Заготовка drm: 250 mm
Заготовка z: 900 mm
Вага заготовки: max. 30 kg

Tail Stock

Діаметр пінолі: 100 x 430 mm

Додаткова інформація

Додаткове обладнання

2x витяжні агрегати (виробництва LTA)
Система масляних фільтрів в основному саморобна в збірному лотку, система з магнітним сепаратором (ймовірно, лише умовно придатна для повторного використання, але в даний час функціонує), в даний час побудована в конструкції холодного спліту з внутрішнім охолоджувачем і зовнішнім конденсатором.
Запасні шліфувальні круги можна передати, якщо вони ще є в наявності на момент демонтажу
Інші аксесуари, такі як наконечники, системи водіння, вимірювальні зонди тощо, також будуть доступні і можуть бути роздані.

Переваги машини

Якісні переваги машини

Машина завжди дуже доглянута
Міцна та надійна виробнича лінія
Машини quickpoint можуть використовуватися для широкого спектру завдань, і в той же час можуть похвалитися вражаючою продуктивністю
Універсальність і відмінна якість заготовок
3 осі (x, z і b)

Технічні переваги машини

Система завантаження: ручна
Робоча головка: фіксована
Шпиндель заготовки // розмір: 100 x 400 мм, постійне консистентне змащення, захист підшипників стисненим повітрям, привід від сервомотора (вісь c), конус і спеціальне кріплення mk4 або стандартна муфта junker ⌀ 75 мм
Задня бабка // вручну за допомогою ланцюгового колеса, тиск затиску регулюється гідравлічно
Втулка задньої бабки // ⌀ 100 x 430 мм, mk 4 resp. Стандартний хомут junker ⌀ 75 мм
Шліфувальний стіл // вісь z (з ЧПК)
Колісна головка // подача: вісь x (з ЧПК), горизонтальна: від -6° до +15°, вісь b (з ЧПК), вертикальна: -0,5°, 0° і +0,5° (поворотна)
Шліфувальний шпиндель // ⎼ 180 x 400 мм, фланець: ⎼ 190 мм, стандартна шийка: ⎼ 127 мм, потужність приводу: 24 кВт
Шліфувальний круг // боразон (cbn) або алмаз, діаметр: ⌀ 400 мм, отвір: ⌀ 127 мм, ширина покриття: 5 мм

*Можливі розбіжності між наведеними даними та фактичними значеннями
