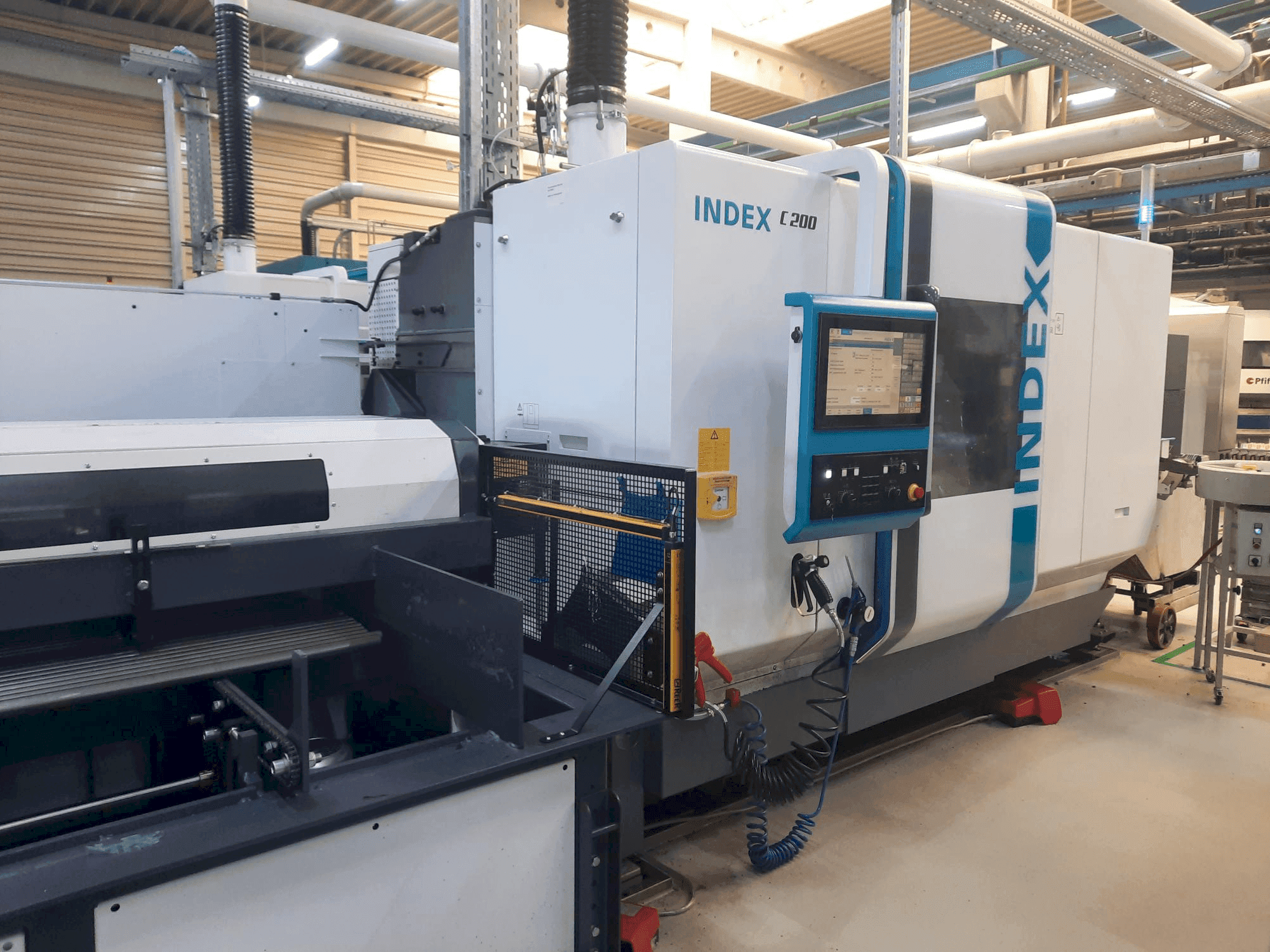

Index - C200DE-TUR-IND-2023-00001

Додаткове обладнання

• - Опції програмного забезпечення: OPC UA для підключення до головного комп'ютера (макс. 200 змінних). Цикл ChipMaster для контролю поломки мікросхем.
• - Дані про навколишнє середовище: Рівень шуму: 73,8 дБ(А)

Додаткова інформація

Переваги машини

• Технічні переваги машини:
  • - Система керування: на базі sinumerik 840d solutionline (sl) з приводами sinamics s120. 18. 5-дюймовий кольоровий tft-дисплей з pct-touch (ip65). Інтерфейс користувача siemens німецькою мовою.
  • - Інтерфейси: 4x usb 2. 0 (2 на панелі управління, 2 в панелі управління). Можливість підключення до мережі для передачі даних (логічних дисків).
  • - Безпека: інтегрована система безпеки siemens (profisafe).
  • - Механіка револьверної головки: гідравлічне блокування, двигун змінного струму з торцевою передачею. Потужність приводу на тримач інструменту: 10 кВт (25 % ед. ), макс. 8 000 об/хв.
  • - Тримач інструменту: циліндричний хвостовик d25x48 (din69880) з w-образними пазами для більшої точності повторення. Привідні інструменти можливі на кожній станції (тільки обертаються в робочому положенні).
  • - Холодильний агрегат: 13 кВт для гідравліки, шпинделів і шафи керування. Підключення для охолоджувальної води (20°c ± 2°c, 30 л/хв, гліколь 25 %).
  • - Конвеєр для відведення стружки: шарнірний стрічковий конвеєр (виготовлений на замовлення) з контейнером на 180 літрів, висота вивантаження 840 мм. Система охолодження мастила: 750-літрова ємність, насоси 8 бар/20-80 бар.
  • - Інтерфейс завантажувача штанги: сумісний з unimag4 (зовнішні завантажувачі потребують спеціальної кришки). Максимальна довжина прутка: 1 035 мм (робота з короткими прутками). Портальний захват: пневматичний захват (Ø 10-90 мм, макс. 3,5 кг). Конвеєрна стрічка з перемикачем для готових деталей/заготовок.

Додаткова інформація

• - Блок управління Робоча напруга: 400В Напруга керування: 24В постійного струму Частота: 50 Гц Номінальна потужність: 54 кВт Підключене навантаження: 65кВА Номінальний струм: 94А Макс. резервний запобіжник: 100А Головний привід Головний шпиндель і контршпиндель Кріплення шпиндельної бабки: OD 140мм, ID 85мм Діаметр переднього підшипника: 110 мм Максимальний крутний момент (100%/40%): 125/170 Нм Тиск затиску мін./макс.: 8/80 бар Тиск на поршень: 57 см² Натяг в зоні поршня: 57 см² Зусилля стискання макс.: 45600 Н Зусилля розтягування макс.: 45600 Н Вісь С: Привід: Двигун з порожнистим валом шпинделя; система вимірювання кутів безпосередньо на шпинделі Розкид положення (VDI/DGQ 3441): Psmax = 0,01 градуса Револьверна головка Тримач інструменту 1 Робочий шлях по осі X 110 мм Швидке переміщення по осі X: 30м/хв Прискорення по осі X: 9м/с² Зусилля подачі по осі X: 5000Н Робочий шлях по осі Z 320 мм Швидке переміщення по осі Z: 50м/хв Прискорення по осі Z: 9м/с² Зусилля подачі по осі Z: 5000Н Робочий шлях по осі Y 100 мм Швидке переміщення по осі Y: 15м/хв Прискорення по осі Y: 9м/с² Зусилля подачі по осі Y: 5000Н Станції: 14 з циліндричним тримачем хвостовика D25x48 Тримач інструменту 2 Робочий шлях по осі X 110 мм Швидкісне переміщення по осі X: 30м/хв Прискорення по осі X: 9м/с² Зусилля подачі по осі X: 5000Н Робочий шлях по осі Z 550 мм Швидке переміщення по осі Z: 50м/хв Прискорення по осі Z: 9м/с² Зусилля подачі по осі Z: 5000Н Робочий шлях по осі Y 100 мм Швидке переміщення по осі Y: 15м/хв Прискорення по осі Y: 9м/с² Зусилля подачі по осі Y: 5000Н Станції: 14 з циліндричним тримачем хвостовика D25x48 Тримач інструменту 3 Робочий шлях по осі X 180 мм Швидке переміщення по осі X: 30м/хв Прискорення по осі X: 9м/с² Зусилля подачі по осі X: 5000Н Станції: 14 з циліндричним тримачем хвостовика D25x48
