Hüttenhölscher - LineDE-BOR-HUT-2012-00001

• Керування: Послідовність функцій під керуванням ПК під Windows 7, TwinCAT

• Розміри деталі:

  • Довжина: 300-2250 мм

  • Ширина: 350-710 мм

  • Товщина: 16-25 мм

• Свердлильна станція з 2-ма робочими місцями:

  • Опорна рама у вигляді зварної конструкції з обробленими гвинтовими поверхнями

  • 2x зубчасті стрічкові конвеєри V = 1,5 м/с

  • 2x пневматичний підйомник для зубчастих стрічкових конвеєрів

  • 2x обмежувачі для деталей шафи, демпфіровані амортизаторами

  • 2x пневматичні подвійні притискні циліндри, керовані кульковим гвинтом і серводвигуном, переміщуються на бічну висоту (вимірювання бічної висоти)

  • 2х пневматична лінійка для поперечного вирівнювання (перевірка достовірності)

  • 2x вакуумні затискні пристрої в столі свердлильного верстата

  • 2x 0-лінійка керована

• Опора:

  • Опора може переміщатися в напрямку X за допомогою серводвигуна

• 2x свердлильний механізм (опора 1):

  • Опора, оснащена 2 одиницями (обробка зверху)

  • Індивідуально переміщується в напрямку Y за допомогою серводвигуна

  • Індивідуальне переміщення в напрямку Z за допомогою серводвигуна

  • Свердлильний механізм a = 32 мм, регульований за допомогою частотного перетворювача, свердлильний патрон Ø 10h7 з гвинтом

  • Шпинделі, що викликаються, 8000 об/хв

  • Два 16-шпиндельних свердлильних редуктора

• Пазова пила (опора 1):

  • Пиляльні блоки для різання спеціальних пазів задньої стінки

  • Пиляльний блок з тримачем інструменту, регулювання швидкості за допомогою частотного перетворювача

  • Пневматичне пілотне керування робочим положенням

• 2 фрезерні шпинделі праворуч/ліворуч на передній кромці (опора 1):

  • Пневматично кероване робоче положення

Додаткове обладнання (автоматизація, переміщення, захист, конвеєри)

• Завантаження/переміщення:

  • 6-позиційний навантажувальний гантель

  • 2-осьовий козловий робот; осі Y/Z з серводвигунами; відстані переміщення: вісь Y 8500 мм, вісь Z 1500 мм

  • Всмоктувальна траверса з чотириконтурним вакуумом; створення вакууму ежектором

  • Подвійне виявлення деталей

  • Портальні опори

  • 4 станції укладання

  • 1 станція для відпочинку рук (автоматична/ручна подача)

  • 1 станція зняття (автоматичне/ручне зняття)

• Бічний діапазон подачі:

  • Висота штабеля: макс. 1000 мм (60 деталей) вкл. захисну пластину

  • Розміри захисної пластини:

    • 1380 мм x 780 мм

    • 1220 мм x 720 мм

    • 1120 мм x 620 мм

    • 2290 мм х 620 мм

  • Товщина: 25 мм

  • Товщина: макс. 28 кг

• Підлоговий рольганг / штабельна подача:

  • 4 роликові конвеєрні лінії, ширина 930 мм x довжина 3600 мм, висота 300 мм

  • Подача/видалення: ручний візок для перехресного переміщення

• Опорні станції / автоматична подача:

  • Транспортна секція 950 мм завширшки x 4100 мм завдовжки; інтегрований бічний упор

• Ручна подача:

  • Секція зубчастої стрічки шириною 900 мм x довжиною 2500 мм

• Передавальний транспортер:

  • Секція зубчастої стрічки шириною 900 мм x довжиною 2500 мм; горизонтальний хід прибл. 2500 мм за допомогою трифазного електродвигуна

• Повернення:

  • Транспортна секція 950 мм завширшки x 4000 мм завдовжки; пневматичний стопор

• Поворот на 90°:

  • Вакуумна присоска; пневматичний хід; поворот за допомогою трифазного двигуна на +/- 90°

• Розвантажувальні станції / автоматичне видалення:

  • Транспортування 950 мм завширшки x 3000 мм завдовжки; позиціонування частин шафи за допомогою датчика

• Видалення вручну:

  • Зубчаста ремінна секція шириною 900 мм x довжиною 3000 мм

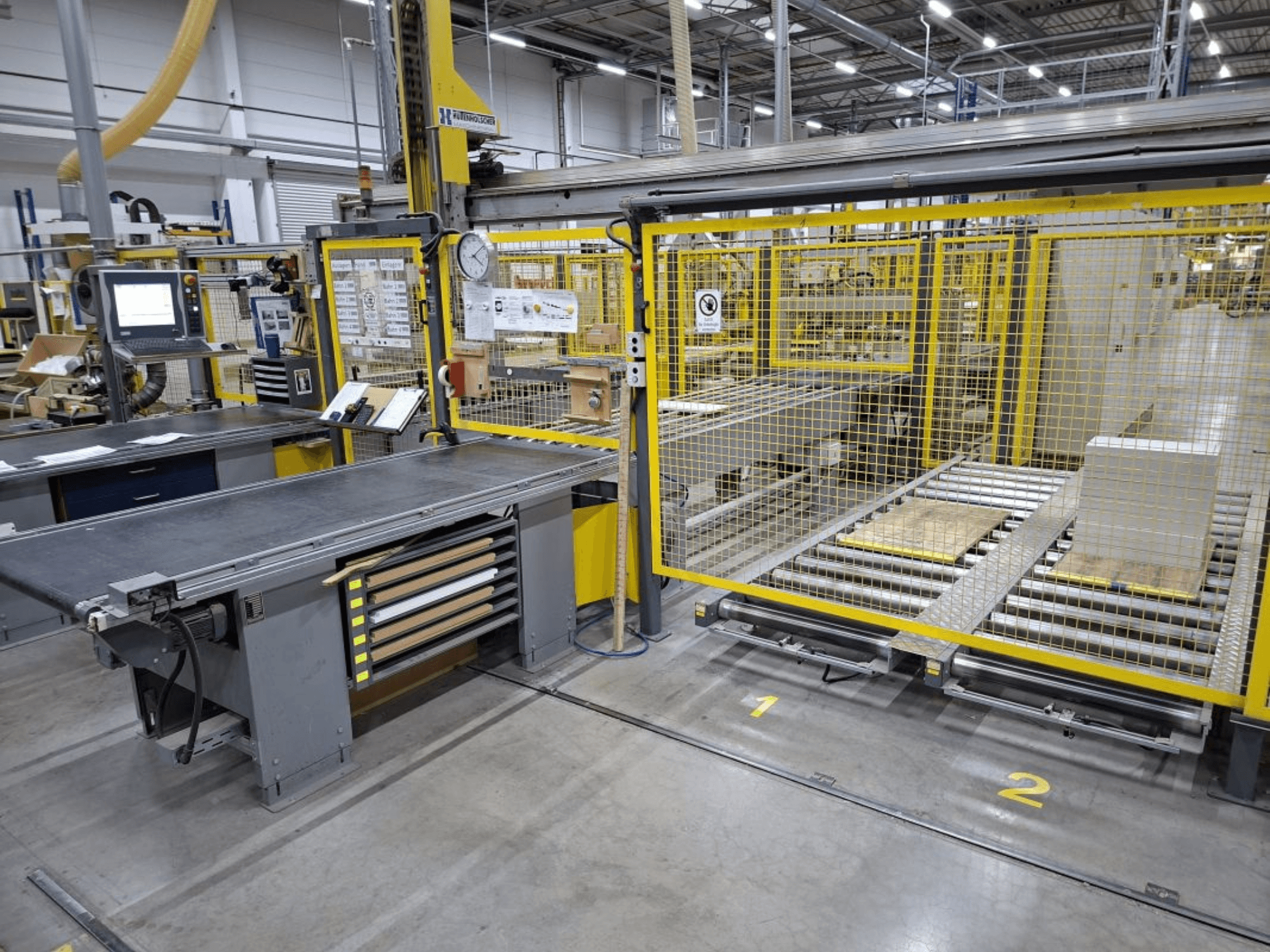

• Система захисту для подачі:

  • 45-метрова захисна огорожа з 3 дверима для доступу

  • 2 розсувні двері для подачі підлогових роликових конвеєрів

  • Вхід, запит і вихід за допомогою підтвердження
