Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Швидкість вимірювання:

  • Стандартна / Однолінійна: 2 100 000 точок/с

  • Точне: 900 000 точок/с

• Область сканування: до 600 × 550 мм

  • Ширина в режимі «Однолінійний»: 300 мм

• Джерело світла: 22 сині лазерні лінії + 1 одиночна синя лазерна лінія + 5 паралельних синіх лазерних ліній

• Роздільна здатність: до 0,02 мм

• Точність (з мітками):

  • Об'ємна (стандартна): 0,02 + 0,04 мм/м

  • Об'ємна з масштабною лінійкою: 0,02 + 0,03 мм/м

  • Об'ємна + фотограмметрія: 0,02 + 0,02 мм/м

  • Точність отворів: до 0,03 мм

  • Об'ємна точність отворів: 0,03 + 0,04 мм/м

• Точність без міток:

  • Об'ємна (стандартна): 0,05 + 0,02 мм/м

  • Об'ємна точність отворів: 0,06 + 0,02 мм/м

• Вбудована фотограмметрія:

  • Об'ємна точність: 0,020 мм/м

  • Середнє відхилення: 0,007 мм

• Глибина різкості:

  • Загальна: 600–2500 мм

  • За режимом: Стандартний/Одинарна лінія 450 мм; Точний 150 мм

  • Максимальна глибина різкості на найдальшій відстані: 550 мм

• Відстань до об'єкта:

  • Стандартний / Однолінійний: 300 мм

  • Точний режим: 150 мм

• Рекомендований розмір деталі: 0,1–6 м

• Фізичні / експлуатаційні характеристики:

  • Вага: 1,3 кг

  • Розміри: 300 × 150 × 75 мм

  • Підключення: USB 3.0

  • Робоча температура: від -10 до 40 °C

  • Клас захисту: IP50

  • Робоча вологість: 10–90 % без конденсації

• Формати експорту: .stl, .ply, .obj, .txt, .xyz, .asc

• Налаштовувані формати: Доступні

• Сумісне програмне забезпечення:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Сторонні програми: PolyWorks, Metrologic та інше програмне забезпечення, що імпортує хмари точок або STL

• Основні функції:

  • Вбудована фотограмметрія; сканування без міток та динамічне сканування

  • Режим Galaxy; 3 основні режими сканування з миттєвим перемиканням

  • Hole Flash Capture; розпізнавання мішеней різних розмірів (3 / 6 / 12 / 16 мм)

  • Миттєвий візуальний зворотний зв'язок за допомогою світлодіодів

  • Можливість бездротового сканування

  • Велика відстань сканування

  • Готовність до автоматизації для інтеграції з системами сторонніх виробників

  • Об'єднання даних з різних режимів в одну хмару точок/сітку

  • Підходить для великих або делікатних деталей

• Сертифікати:

  • Сертифіковано за стандартом VDI/VDE 2634-3

  • Перевірка точності, пов'язана з лабораторією, сертифікованою за стандартом ISO 17025

• Типові сфери застосування / галузі:

  • Залізнична галузь, загальне виробництво, промислове обладнання, автомобільна галузь, суднобудування, невиробничі сфери застосування

• Кількість: 1 сканер

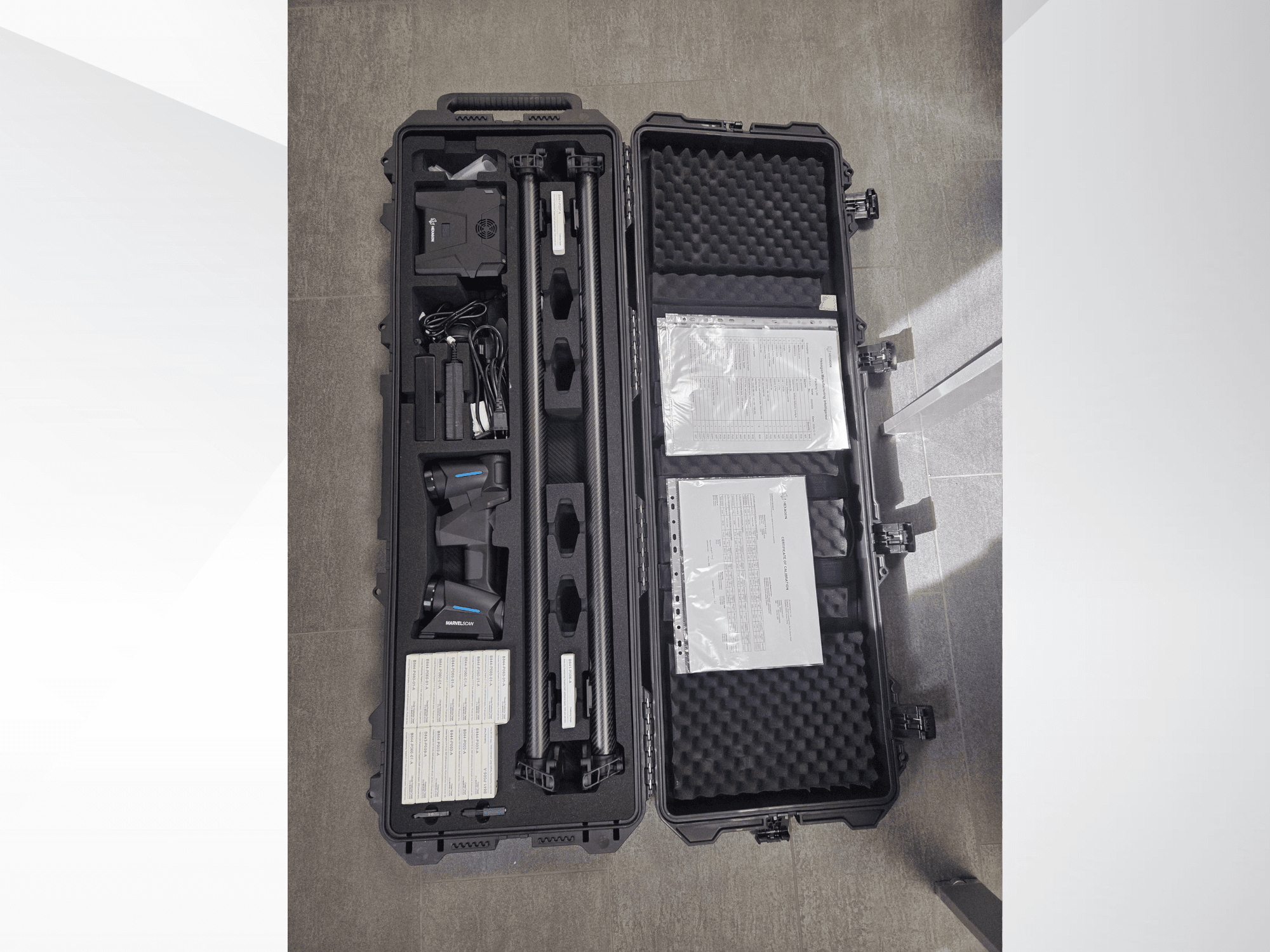

Додаткове обладнання (аксесуари, що не входять до комплекту базової машини)

• Позиціонувальні мітки 3 мм (внутрішній діаметр), самоклейкі

  • Код артикулу: B841-P007-A

  • Кількість у комплекті: 10 коробок; 1 000 шт./коробка (загалом приблизно 10 000 шт.)

• 6-мм мітки позиціонування (ID), самоклейкі

  • Код товару: B841-P006-A

  • Кількість у комплекті: 10 коробок; 1 000 шт./коробка (загалом приблизно 10 000 шт.)

• 6-мм магнітні кубічні мішені для позиціонування (ID)

  • Код товару: B841-P050-126-A

  • Кількість у комплекті: 1 коробка; 8 шт./коробка

• Бездротовий модуль сканування FREEBox-II

  • Функція: бездротова передача даних сканування через Wi-Fi 5G та їх обробка; підвищує свободу та гнучкість оператора

  • У комплекті:

    • 1 бездротовий модуль FREEBox II з ремінцем

    • 2 USB-кабелі FREEBox II довжиною 1 м

    • 1x адаптер живлення

    • 1 шт. кабель живлення

    • 1x акумулятор FREEBox

    • 1x дорожній футляр

    • 1 набір викруток

    • Перелік комплектуючих

    • Коротка інструкція з установки
