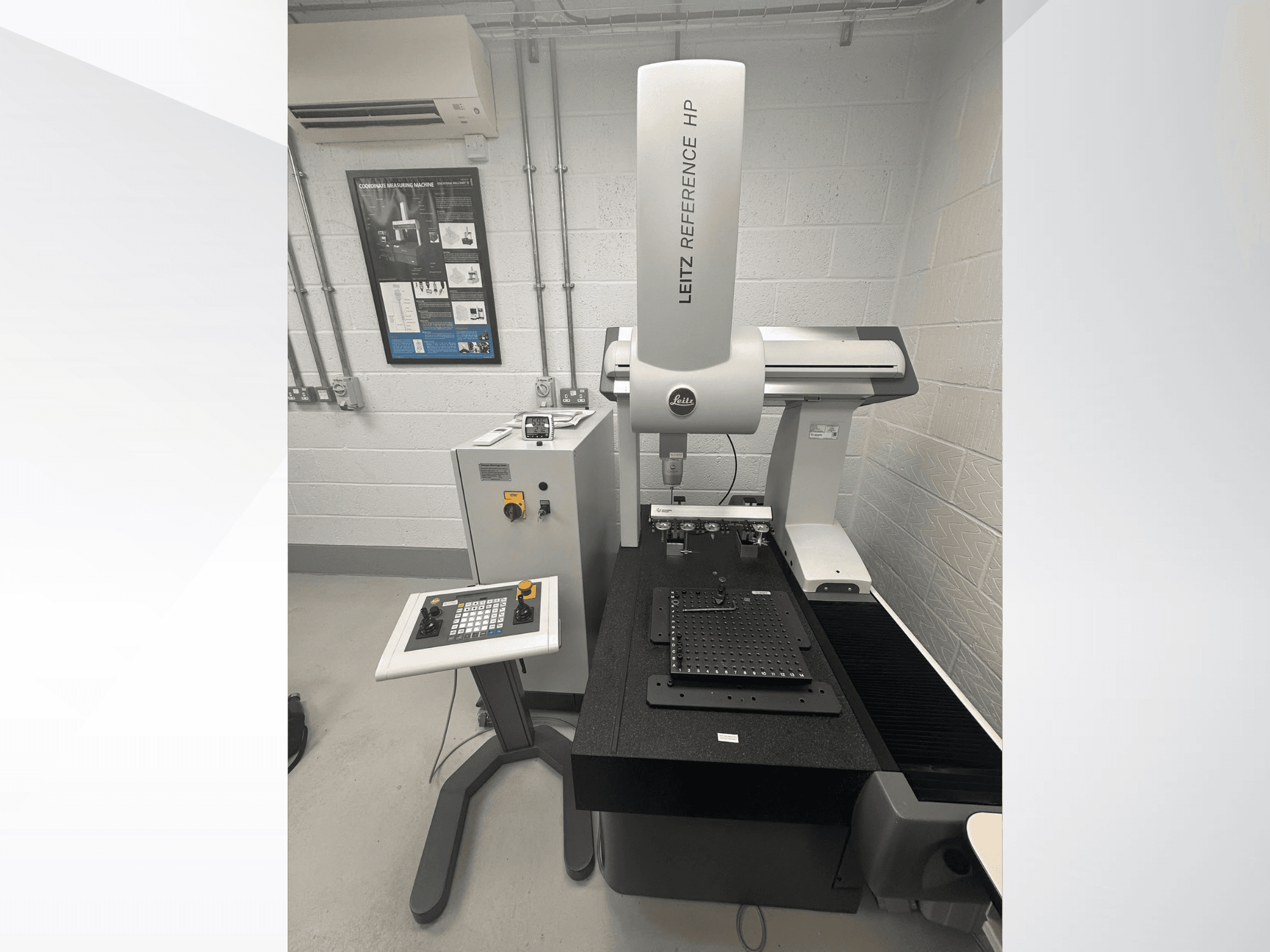

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Огляд: можливий за попереднім записом; можна побачити, як працює обладнання

• Інкотермс/Збір: EXW Технічні характеристики

• Точність (MPE-E): 0,70 + L/400 мкм

• Похибка зондування (MPE-P): 0,80 мкм

• Стіл: гранітний

• Система зондування: Hexagon LSP-X3

• Затискач щупа: HP-S-X3

• Пристрій зміни щупа: 5-портовий стелаж для зміни щупів Hexagon

• Порти заміни: HR-X3-P

• Контролер: контролер Leitz у окремому шафі

• Управління оператором: панель Leitz з двома джойстиками та аварійною зупинкою Історія обладнання / технічне обслуговування

• Серпень 2020 р.: Верстат та аксесуари поставлені новими компанією Hexagon Metrology

• Вересень 2020 р.: Пакет програмного забезпечення поставлено компанією Hexagon

• Лютий 2021 р.: Придбано 6 додаткових ступінчастих щупів M2

• Квітень 2021 р.: Встановлено та введено в експлуатацію в Андовері інженером компанії Hexagon (звіт про встановлення/обслуговування, № 15320)

• Остання калібровка: 16 травня 2023 р., виконана компанією Hexagon Metrology

  • Стандарт: ISO 10360-2:2001

  • Сертифікат: CAA/REF769/543/16052023

  • Результат: Калібрування відповідає технічним вимогам замовника

  • Сертифікат надається за запитом

  • Термін дії калібрування: до 24 травня 2024 року

Додаткове обладнання

• QUINDOS версія 2023

• Комплект I++ Simulator + QUINDOS

• Додаткова модель КВМ

• Менеджер ліцензій для додаткового пакету

• Передача ліцензії на програмне забезпечення: за умови підтвердження компанією Hexagon Периферійні пристрої та кріплення

• Робоча станція HP з 2 моніторами

• Кінематичне кріплення:

  • Універсальна кінематична основа Swift-Fix (1)

  • Кінематичні пластини Swift-Fix 300 × 300 × 16 мм (2)

• Керамічна еталонна сфера Ø30 мм (1) Стилуси, тримачі, адаптери та обладнання для заміни

• Порти для змінювача HR-X3-P (5)

• Комплект щупів

• Спеціальні тримачі щупів (3)

• Тримач щупів 8 × M5 + 8 × Ø2 мм (1)

• Адаптер щупа M5/M2 (1)

• 5-позиційний тримач щупів M2 (1)

• Стилуси M2 зі ступінчастим переходом: 4 + 6

• Тригер M2 R1 (1)

• Спеціальні рубінові щупи Ø0,3 мм (8)

• Спеціальний щуп з рубіну/карбіду, Ø 1 мм (1)

• Стилус Si3N4 Ø1,5 мм (1)

• Рубіновий щуп Ø3 × 35 мм (1)

• Рубіновий стилус Ø3 × 50 мм (1)

• Рубіновий щуп Ø5 × 60 мм (1)

• Титанове подовження (1)

• Поворотний з'єднувач (1)

• Регульовані кубики (2)

• Кубик M5 (1)
