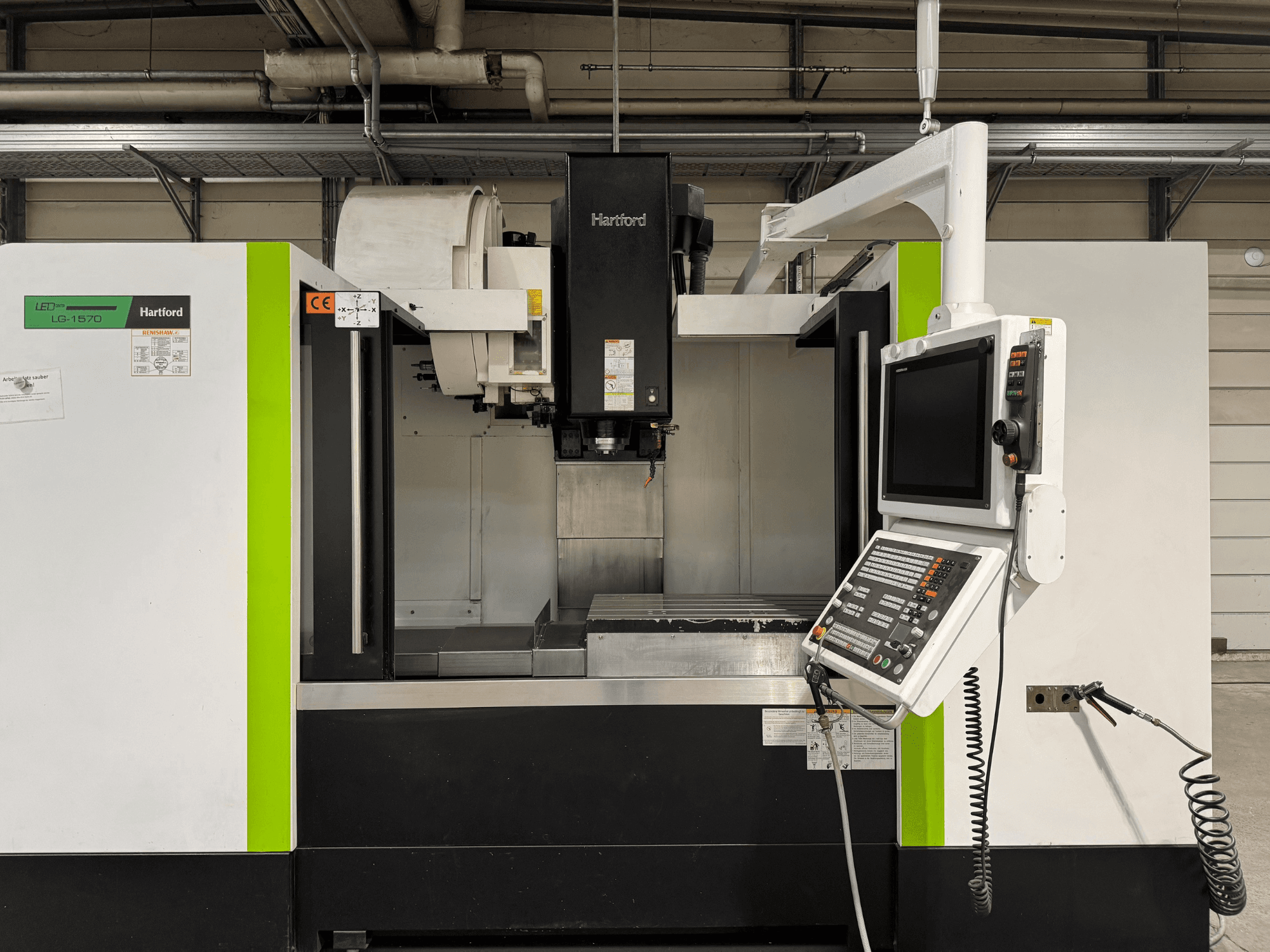

Цей 3-осьовий HARTFORD LG 1570 TNC 640 був виготовлений у 2023 році. Він має вражаючий хід по осі X 1 500 мм, хід по осі Y 700 мм і хід по осі Z 650 мм. Верстат оснащений міцним затискним столом з розмірами 1 600 x 650 мм і максимальною вантажопідйомністю столу 1 000 кг. Якщо ви хочете отримати високоякісну обробку, зверніть увагу на вертикальний обробний центр HARTFORD LG 1570 TNC 640. Зв'яжіться з нами для отримання додаткової інформації.
Огляд
- бренд: HARTFORD
- рік: 2023
- МОДЕЛЬ: LG 1570 TNC 640
- тип програми: Фрезерування
- Місцезнаходження: Німеччина
- тип машини: Вертикальний обробний центр
- марка блоку управління: HEIDENHAIN
Технічна інформація - HARTFORD LG 1570 TNC 640
Блок керування
- Марка керування: HEIDENHAIN
- Модель керування: TNC640 (19" Touch-Screen display)
Розміри
- Довжина столу: 1600 mm
- Навантаження столу: 1000 kg
- Ширина столу: 650 mm
Рух
- Кількість осей: 3
- Хід по осі X: 1500 mm
- Хід по осі Y: 700 mm
- Хід по осі Z: 650 mm
Технічні характеристики
- Макс. вага інструмента: 7 kg
- Потужність шпинделя: 17 kW
- Швидкість шпинделя: 12000 RPM
- Кількість інструментальних станцій: 30
Додаткова інформація
- Конфігурація T-Slots: 5 пазів, відстань 125 мм, розмір 18 мм
- Система напрямних: Модернізовані лінійні роликові направляючі по осях X, Y і Z (замість стандартних кулькових напрямних)
- Приводи подач: Цифрові серводвигуни з кульковими гвинтами на всіх осях
- Конусність головного шпинделя: SK40
- Привід головного шпинделя: Асинхронний двигун змінного струму з ремінним приводом
- Макс. Крутний момент шпинделя (М макс): 89 Нм
- Контроль температури шпинделя: Закритий контур охолодження з окремим блоком охолодження шпинделя
- Тип пристрою для зміни інструменту: Автоматична зміна інструменту (ATC) зі швидкозмінним подвійним кронштейном
- Місткість інструментального магазину: 30 позицій (ATC30)
- Максимальний Діаметр інструменту: Ø75 мм (Ø150 мм, якщо сусідні позиції порожні)
- Макс. Довжина інструменту: 300 мм
- Датчик заготовки: 3D Touch Probe (встановлюється для автоматичного вимірювання нульової точки і положення)
- Датчик інструменту: Система контактних датчиків (встановлюється на столі для вимірювання довжини, діаметра та виявлення поломки інструменту)
- Внутрішня система подачі ЗОР (IKZ): Насосна система високого тиску, макс. 20 бар з картриджним фільтром
- Зовнішня подача ЗОР (AKZ): Система з декількома соплами на шпинделі
- Подача повітря: Сопло охолодження стисненим повітрям на шпинделі та центральна подача повітря через шпиндель (програмується за допомогою М-функцій)
- Управління стружкою: Закрита робоча зона з нахиленою станиною, системою змиву стружки та поздовжнім шарнірним стрічковим транспортером для видалення стружки (висота вивантаження близько 1200 мм, сторона вивантаження: ліворуч)
- Особливості корпусу: Передня розсувні двері з електронним контролем, бічні розсувні двері з вікнами для довгих заготовок
- Змащення: Повністю автоматична центральна система змащення з контролем рівня і попередженнями ЧПУ
- Освітлення робочої зони: 2х світлодіодні лампи
- Додаткове обладнання: Кондиціонер для шафи управління, електронний ручний маховик, пістолет стисненого повітря з намотаним шлангом, ручний пістолет для промивання ЗОР
- Колірна схема: Чорний (опорна рама, колона, вертикальна гірка, бак для охолоджуючої рідини, шафа, двері, конвеєр) та білий (корпус шафи)
*Можливі розбіжності між наведеними даними та фактичними значеннями
