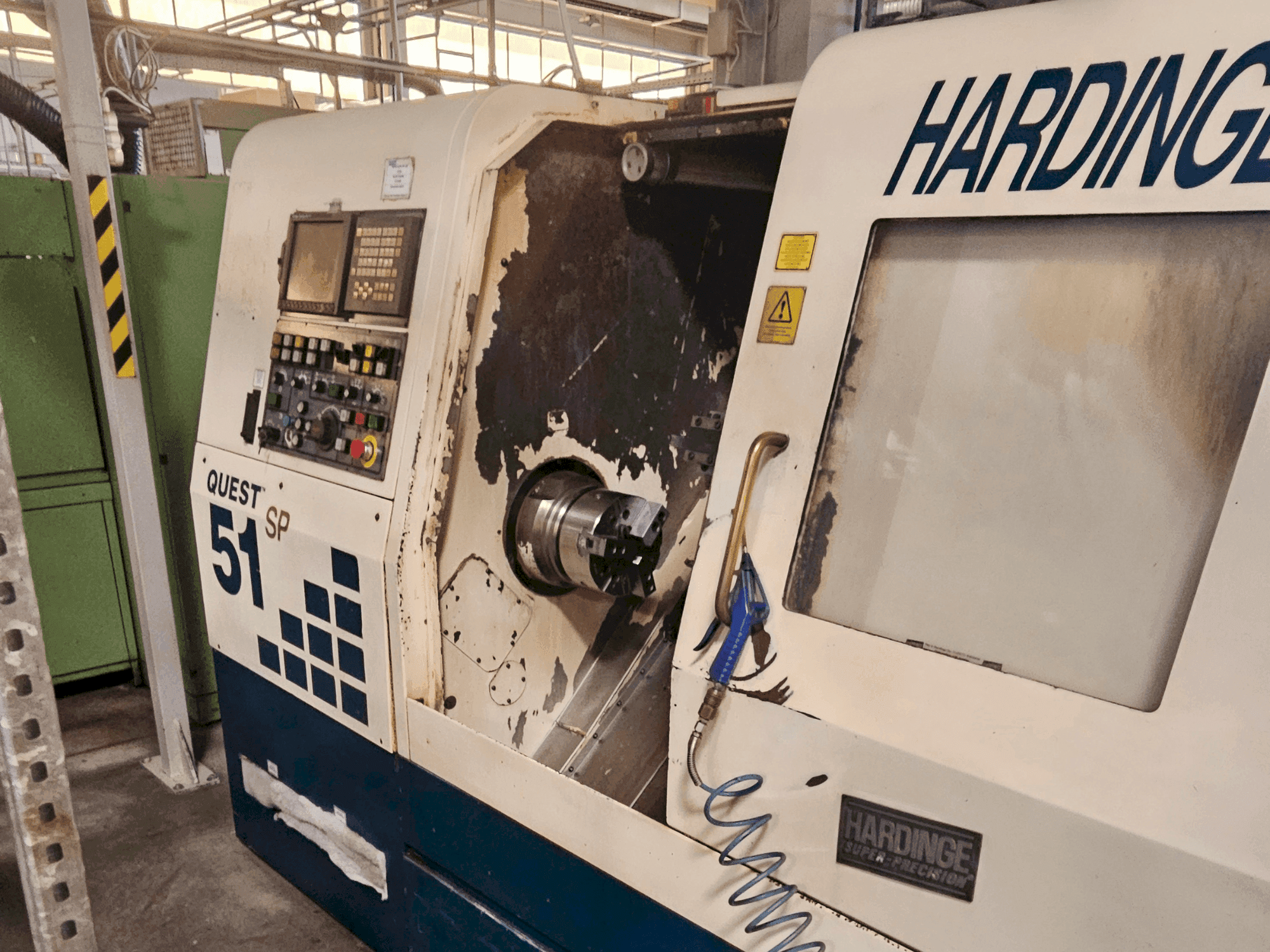

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Додаткове обладнання

• - Високошвидкісна задня бабка
• - Уловлювач деталей
• - Інтерфейс подачі прутка

Додаткова інформація

Переваги машини

• Технічні переваги машини:
  • - Максимальний діаметр точіння: 356 мм
  • - Наскрізний отвір для прутка (кругла цанга): 51 мм, отвір під шпиндель 60 мм
  • - Відстань між центрами (переміщення по z): 610 мм
  • - Двигун для живого інструменту: 3,7 кВт
  • - Швидке переміщення: x = 1100 ipm / z = 1500 ipm
  • - Тип револьверної головки: vdi30, 12-позиційна револьверна головка з живим інструментом
  • - Вісь С та вісь y: інтегровані в револьверну головку головного шпинделя, що дозволяє виконувати багатокоординатну обробку
  • - Система цанг: цанги 20c в комплекті
  • - 43750 годин електроенергії

Додаткова інформація

• - Верстат ще під напругою / Базова комплектація: для VDI 30 інструментів, 12 станцій/ Поперечний переріз зубила, квадрат, макс. 25 мм/ Діаметр хвостовика зубила, макс. 40 мм/ Час перемикання (зі станції на станцію) 0,1 с/ Оснащений 30 інструментами/ Діаметр хвостовика зубила з цангою ER25 2-6 мм/ Потужність приводу на кінчику інструменту: 3,7 кВт/ Крутний момент на кінчику інструмента: 21,7 Нм/ Діапазон частоти обертання (з кроком 1 об/хв): 80-80 000/ Опціонально: Інструменти VDI 40, 10 позицій/ Поперечний переріз зубила. Квадратний, макс. 25 мм/ Діаметр хвостовика інструменту макс. 40 мм/ Час перемикання (зі станції на станцію) 0,35 с/ Опціонально: привідні інструменти VDI 40 на всіх станціях -/ Діаметр хвостовика інструменту з цангою ER32 3 - 20 мм/ Потужність приводу на кінчику інструменту: 5,6 кВт/ Крутний момент на кінчику інструменту: 35,3 Нм/ Діапазон частоти обертання (з кроком | об/хв) 60-6000/ Звичайний Хардінг/ Тип револьверної головки T_ (дюймова або міліметрова) з логікою направленості, 10 або 12 позицій/ Перетин хвостовика інструменту, квадратний, макс. 25 мм/ Діаметр інструменту, макс. 40 мм/ Час перемикання (зі станції на станцію) 0,35 с/ Контршпиндель - з ремінним приводом або вбудованим приводом Шпиндельна головка (ANSI) Цанга 16C Кругла (отвір) 42 мм/ Розмір кулачкового патрона 150 мм/ Ступінчастий патрон (ширина затиску) 152,4 мм/ Потужність приводу при 1500 об/хв | Базова швидкість 7,5 кВт/ Крутний момент 47,7 Нм/ Діапазон частоти обертання (з кроком | об/хв) з ремінним приводом і вбудованою антеною 60-6000/ Хід, макс. 603.3 мм/ Швидкість руху, макс. 38 об/хв Гідравлічна задня бабка з датчиком зворотного зв'язку/ Швидкість руху макс. 7,6 м/хв/ Приєднувані вантажі/ Розміри машини: Довжина (з задньою бабкою) 2758,5 мм/ Довжина (з контршпинделем) 3008,7 мм/ Довжина з опціональним транспортером стружки 3844,3 мм/ Глибина 1943,1 мм/ Висота 1905 мм/ Вага (прибл.) 5552 кг

Умови оплати

• Оплата заздалегідь

• Фінансування активів
