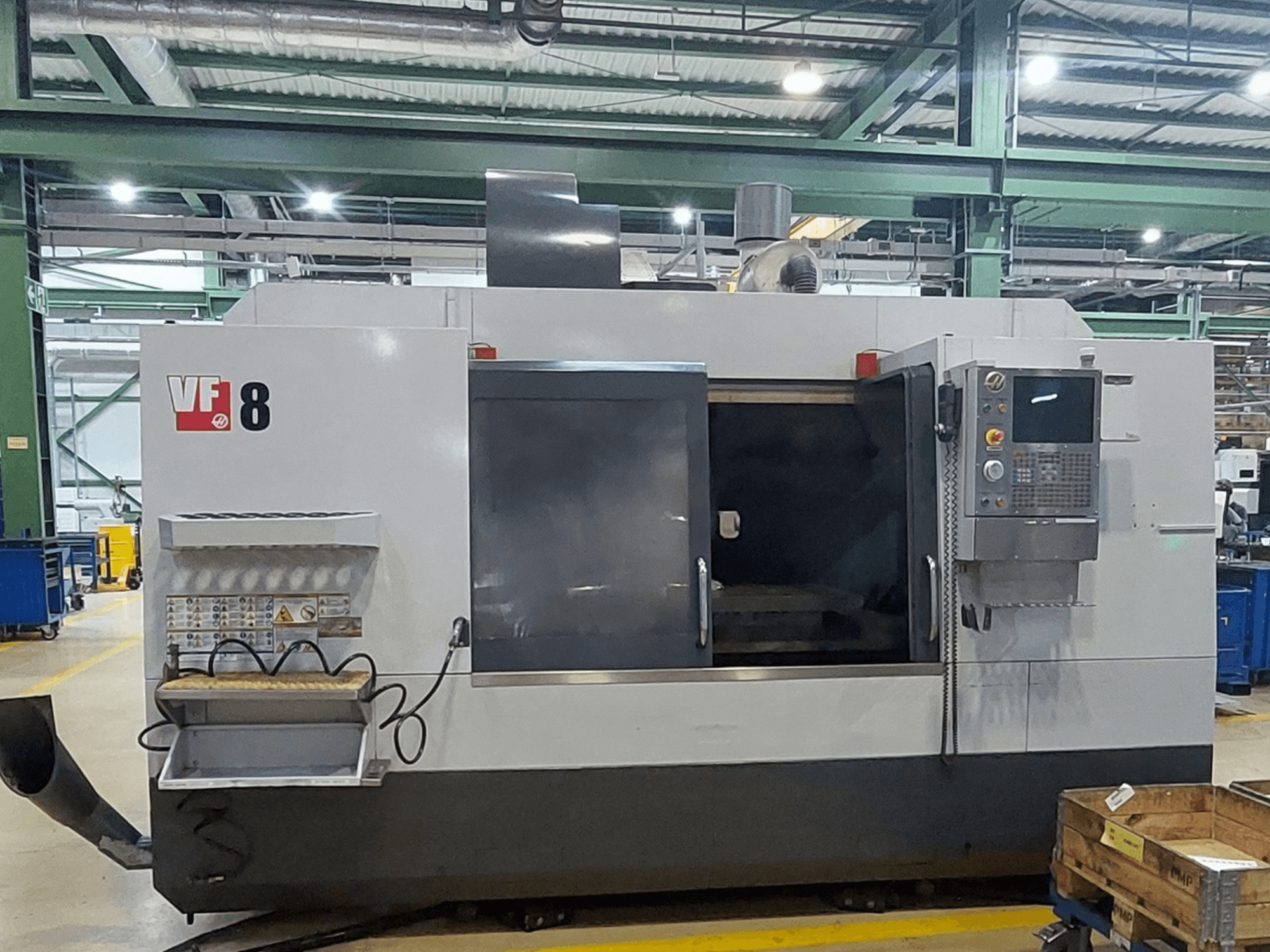

HAAS - VF-8PL-MIL-HAA-2015-00004

• Маркування CE: Так (згідно з табличкою з технічними даними)

• Управління ЧПУ

  • Система ЧПУ Haas, серія Classic

  • 15-дюймовий кольоровий РК-дисплей

  • Порт USB

  • Пам'ять програм: 1 МБ

  • Ключовий вимикач блокування пам'яті

  • Пульт дистанційного керування з кольоровим дисплеєм

• Хід осей та швидкість подачі

  • Відстань від переднього краю шпинделя до столу: 102–864 мм

  • Швидкісний пересув (X/Y/Z): 15,2 м/хв

  • Максимальна швидкість подачі під час різання: 12,7 м/хв

• Робочий стіл

  • Розміри столу: 1626 × 914 мм

  • Максимальне рівномірно розподілене навантаження на стіл: 1814 кг

• Шпиндель

  • Максимальний крутний момент: 122 Нм при 2000 об/хв

  • Привід: прямий рядний привід з векторним керуванням

  • Змащування підшипників: впорскування повітря/масла

  • Охолодження: рідинне

  • Жорстке нарізання різьби

• Система зміни інструменту

  • Бічний, з двома важелями

  • Максимальний діаметр інструменту (усі гнізда заповнені): 76 мм

  • Максимальний діаметр інструменту (сусідні гнізда порожні): 152 мм

  • Максимальна довжина інструменту від лінії калібру: 406 мм

  • Час заміни інструменту: 2,8 с

  • Час між стружками: 3,6 с

• Охолоджуюча рідина

  • Система заливного охолодження

  • Ємність бака охолоджувальної рідини: 360 літрів

  • Програмований сопло охолоджувальної рідини

• Електрична та пневматична

  • Постійне споживання потужності: 28 кВА

  • Пікове споживання потужності: 40 кВА

  • Витрата стисненого повітря: 113 л/хв при тиску 6,9 бар

  • Подача стисненого повітря: 3/8 дюйма (≈10 мм)

• Габарити та вага

  • Ширина з урахуванням виходу шнекового конвеєра для стружки: 4801 мм

  • Загальна глибина: ≈3480 мм

  • Висота з пристроєм зміни інструменту 24 + 1: 2972 мм

  • Ширина отвору дверей: 1549 мм

  • Приблизні габаритні розміри на піддоні: 4900 × 3070 × 3300 мм

Додаткове обладнання

• Автоматичний шнековий конвеєр для стружки

• Двоступенева платформа оператора в комплекті: 1842 × 570 × 318 мм
