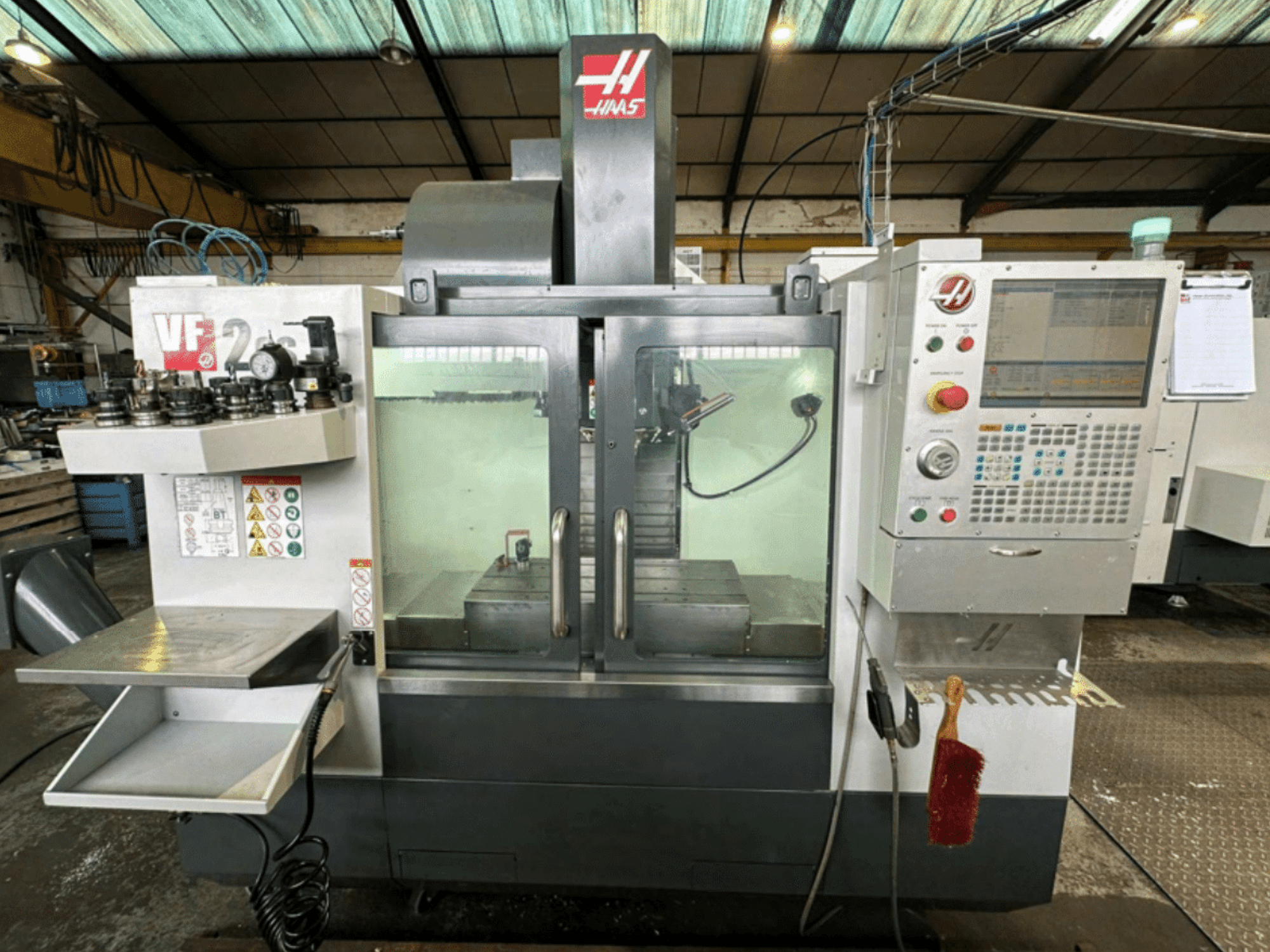

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Стіл: 914 × 356 мм, 3 Т-подібних паза, ширина 16 мм (5/8"), крок 125 мм

Шпиндель:

• Максимальний крутний момент: 120-125 Нм на низьких обертах

• Обертання: Програмоване CW/CCW (M03/M04), орієнтація M19

• Змащення підшипників: повітря/масло

Пристрій для зміни інструменту:

• Супершвидкісний SMTC з боковим кріпленням, 30+1 станція

• Перехід від інструменту до інструменту: ~1,6 с; стружка до стружки: ~2.2 s

• Максимальний інструмент: 5 кг; Ø 76 мм (сусідній повний) / Ø 127 мм (сусідній порожній); довжина 279 мм

Подачі та продуктивність:

• Швидкість (X/Y/Z): 35,6 м/хв

• Максимальна подача різання: 21 м/хв

• Високе прискорення (Super Speed) і активація високошвидкісної обробки

Контактні вимірювання (WIPS, Renishaw), повністю інтегровані з системою Haas VPS:

• Робочий щуп: автоматичне нулювання, вимірювання контурів, центрів отворів, кутових поверхонь, перевірка положення

• Інструментальний датчик: вимірювання довжини/діаметра, виявлення поломки інструменту

ЗОР і пневматика:

• ЗОР з баком на 200 л; стандартна орієнтація сопла + кільце шпинделя

• Мастило для свердління/нарізання різьблення у вигляді туману

• Стиснене повітря: 6,5-7 бар (95-100 psi) для заміни інструменту та продувки

Управління та підключення (Haas NGC, 15-дюймовий кольоровий екран):

• Пам'ять програм: 32 ГБ

• Інтерфейс: меню, файловий браузер, зміщення, інтегрований VPS

• Підключення: Wi-Fi, Ethernet, передній USB

• Програмування: макроси (# змінні, IF/THEN, WHILE, обчислення), редактор VPS, медіадисплей

Активовані опції / програмне забезпечення:

• Макроси, обертання та масштабування, жорстке нарізання різьби, орієнтація шпинделя M19

• Високошвидкісна обробка, редактор VPS, медіа-дисплей

• Можливість керування 4-ою віссю, 32 ГБ пам'яті, підключення до Wi-Fi

• Зміщення інструменту та заготовки, шпиндель 12 000 об/хв, WIPS (заготовка + зонд інструменту)
