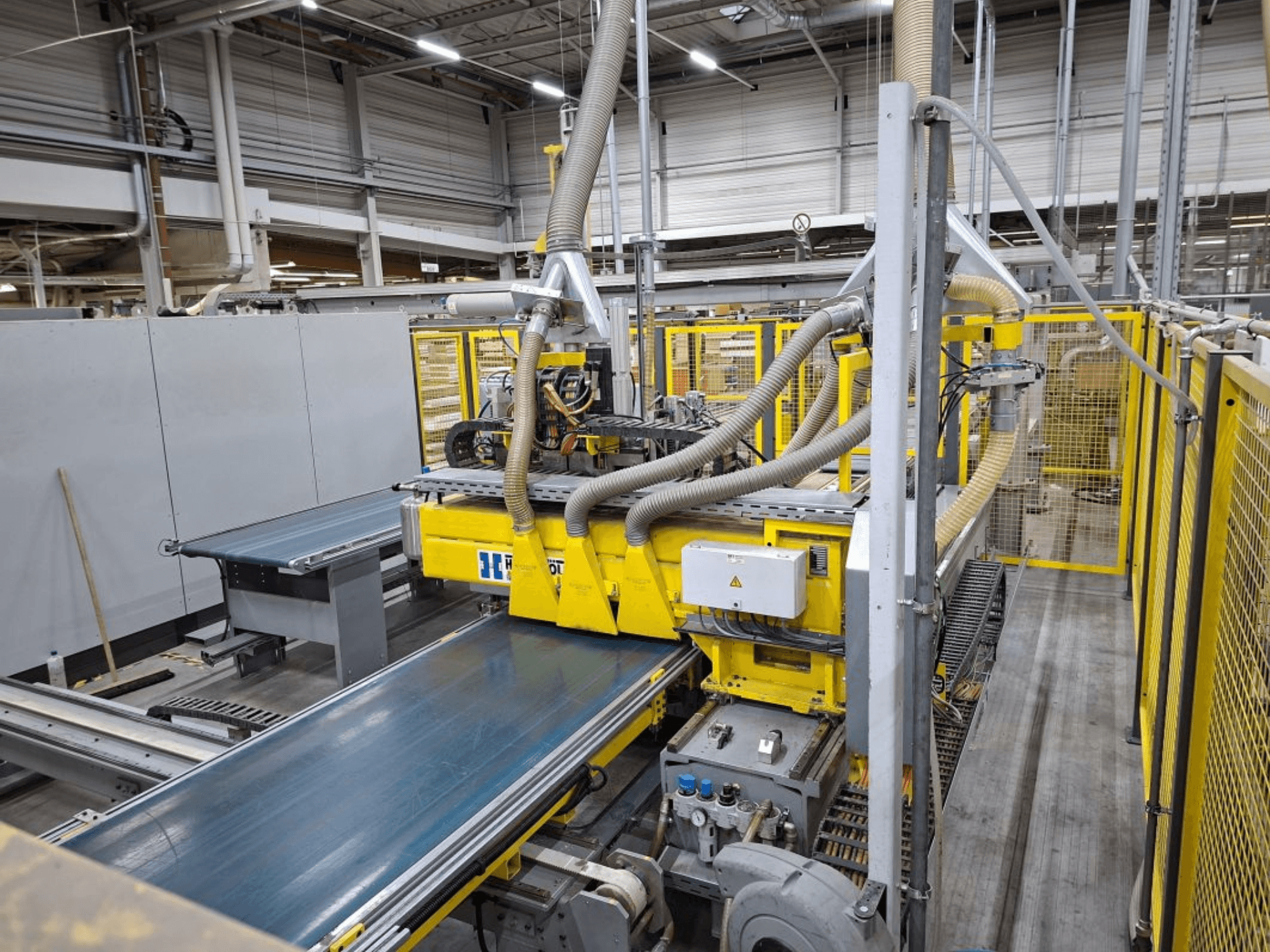

Ця бурова установка Hüttenhölscher була виготовлена в 2010 році. Вона оснащена ПК, керованим послідовністю функцій під Windows 7, TwinCAT і вживаною буровою системою з 6-позиційним завантажувальним порталом. Установка включає в себе 2-осьовий гантарний робот, осі Y/Z з сервомоторами, а також відстань переміщення по осі Y 8500 мм, по осі Z 1500 мм. Він також має всмоктувальну траверсу з чотириконтурним вакуумом. Зв'яжіться з нами для отримання додаткової інформації про цю машину.
Огляд
- бренд: Hüttenhölscher
- рік: 2010
- МОДЕЛЬ: Drilling rig
- тип програми: Свердління та свердління (дерево)
- Місцезнаходження: Німеччина
- тип машини: Многовальный сверлильный станок
Додаткова інформація
Була у використанні свердлильна система, що складається з 6-позиційного навантажувального порталу
2-осьового портального робота
Осі Y/Z з серводвигунами
Відстані переміщення: вісь Y 8500 мм, вісь Z 1500 мм
Всмоктувальна траверса з чотириконтурною подачею вакууму
Створення вакууму за допомогою ежектора
Довжина: 300 - 2250 мм
Ширина: 350 - 710 мм
Товщина: 16 - 25 мм
Висота штабеля: Макс. 1000 мм (60 деталей), включаючи захисну пластину
Свердлильний механізм: Два 16-шпиндельних свердлильних вузла
Частота обертання шпинделів: 8000 об/хв
Пазова пила (опора 1) для вирізання спеціальних пазів задньої стінки
Пиляльний блок з тримачем інструменту, регулювання швидкості за допомогою частотного перетворювача
2 фрезерні шпинделі праворуч/ліворуч на передньому краї (опора 1)
Опорна рама у вигляді зварної конструкції з обробленими гвинтовими поверхнями
Опора може переміщатися в напрямку X за допомогою серводвигуна
Свердлильний механізм a=32 мм, регульований за допомогою частотного перетворювача, свердлильний патрон Ø 10х7 з притискним гвинтом
4 станції укладання
1 станція для відпочинку рук / автоматична - ручна подача
1 станція виймання / автоматична - ручне виймання
Підлоговий роликовий конвеєр / подача штабелів
4 роликові конвеєрні лінії: 930 мм завширшки x 3600 мм завдовжки
AH 300 мм
Подача / видалення: ручний перехресний перевантажувальний візок
Транспортна секція: 950 мм завширшки x 4100 мм завдовжки
Вбудований бічний упор
Ручна подача
Секція зубчастої стрічки: 900 мм завширшки x 2500 мм завдовжки
Пневматичний підйомник для зубчастих стрічкових конвеєрів
Пневматичні подвійні затискні циліндри, керовані кульковим гвинтом і серводвигуном
Свердлильний механізм a=32 мм, регульований за допомогою частотного перетворювача
Робоче положення з пневматичним пілотним керуванням
Передавальний човник: Секція зубчастого ременя шириною 900 мм і довжиною 2500 мм
Зворотна транспортна секція: 950 мм завширшки x 4000 мм завдовжки
Пневматичний стопор
Горизонтальний хід прибл. 2500 мм за допомогою трифазного двигуна
Обертання за допомогою трифазного двигуна на +/- 90°
Розвантажувальні станції / автоматичне видалення
Позиціонування частин шафи за допомогою датчика
Система захисту для подачі
45 м захисна огорожа з 3 дверима доступу
2 розсувні двері для подачі підлогових роликових конвеєрів
*Можливі розбіжності між наведеними даними та фактичними значеннями
