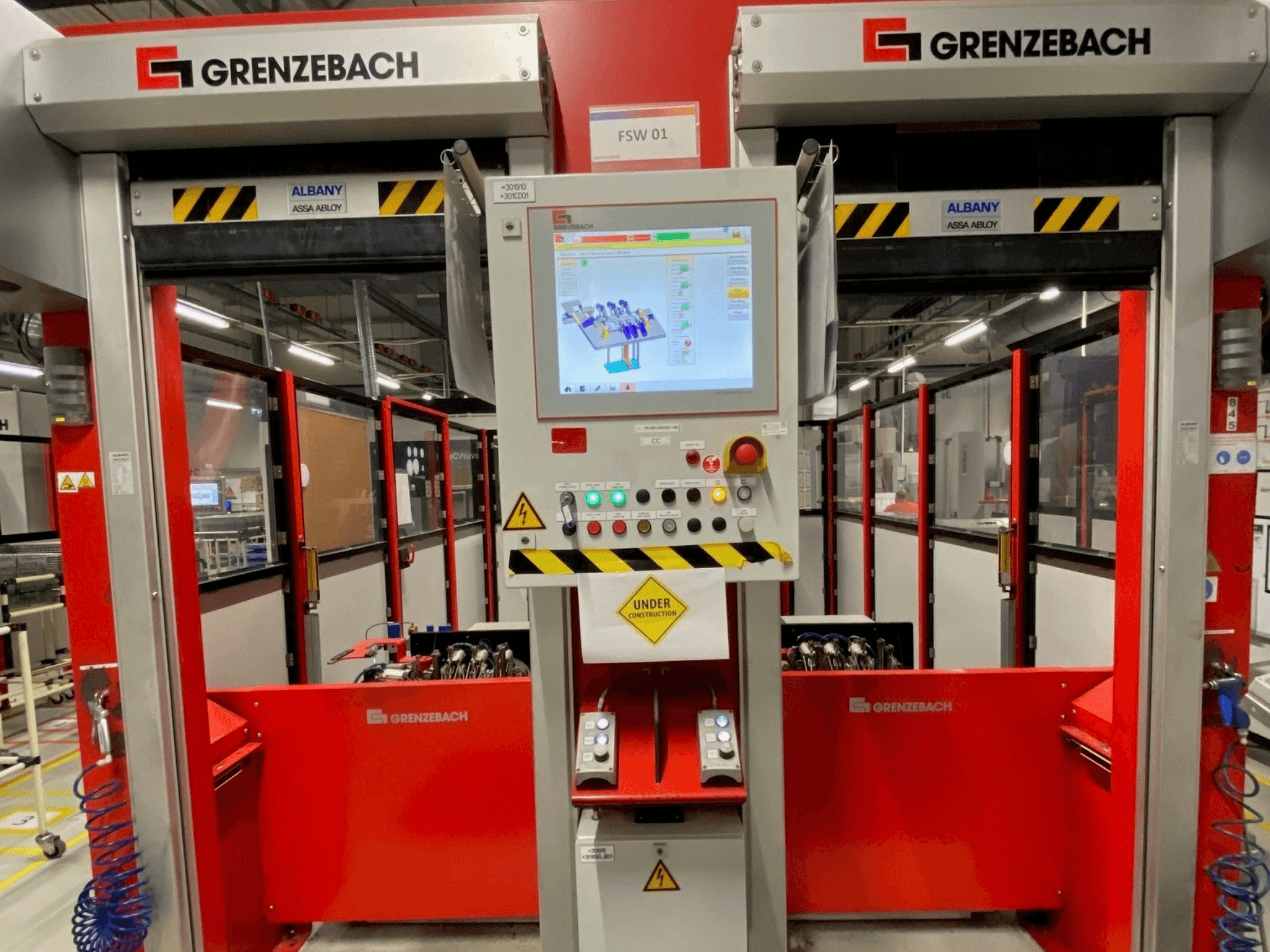

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Повторюваність положення: ±0,08 мм

• Об'єм робочої зони: 68 м³

• Спосіб установки: на підлогу

• Ступінь захисту: IP65

• Вертикальне технологічне зусилля: 8 000 Н

• Горизонтальне робоче зусилля: 8 000 Н

• Контролер: KUKA KR C4

Шпиндель FSW

• Виробник: MAG IAS

• Тип: FSW2.2 / HSK63

• Тримач інструменту: HSK 63 A

• Макс. швидкість обертання шпинделя: 10 000 об/хв

• Номінальна швидкість обертання шпинделя: приблизно 3 900 об/хв

• Номінальний крутний момент S1: 42 Нм

• Макс. крутний момент S6 40 %: 52 Нм

• Номінальна потужність шпинделя S1: приблизно 17 кВт

• Тип двигуна: асинхронний

• Номінальний струм двигуна: 33 А

• Охолодження: вода/гліколь (макс. 5 бар)

• Маса шпинделя: 90 кг

• Макс. діаметр шпинделя: 300 мм

• Приблизна довжина шпинделя: 285 мм

• Тип підшипника: гібридний

• Діаметр підшипника: 80 мм

Затискання інструменту

• Система: MAPAL KS 63-08

• Зусилля затягування: 18 кН

• Затискання інструменту: Ручне

• Датчики зусилля шпинделя: 3 × 120°

Затискання заготовки / гідравліка

• Виробник: Römheld

• Гідравлічний агрегат: 8457-104

• Макс. робочий тиск: 200 бар

• Налаштування робочого тиску: 150 бар

• Пропускна здатність: 2,0 л/хв

• Ємність бака: 27 л

• Гідравлічна рідина: HLP 32

• Потужність двигуна: 0,75 кВт

• Живлення: 400 В / 50 Гц

Електрика / інженерні мережі

• Робоча напруга: 400 В

• Частота: 50 Гц

• Напруга управління: 24 В постійного струму

• Споживання енергії: приблизно 28 кВт

• Мінімальний тиск стисненого повітря: 6 бар

• Витрата стисненого повітря: приблизно 4 м³/год

Додаткове обладнання

• Огороджувальний корпус робочої комірки: 301.910 + MCC01

• Захисні двері: Assa Abloy Albany RP 300 (EN 13241-1)

• Захист робочої зони: світлові завіси

• Гідравлічна система затискання (Römheld HPU 8457-104)

• Агрегат охолодження шпинделя (вода/гліколь)

• Шафа управління KUKA KR C4

• Пост ручного керування
