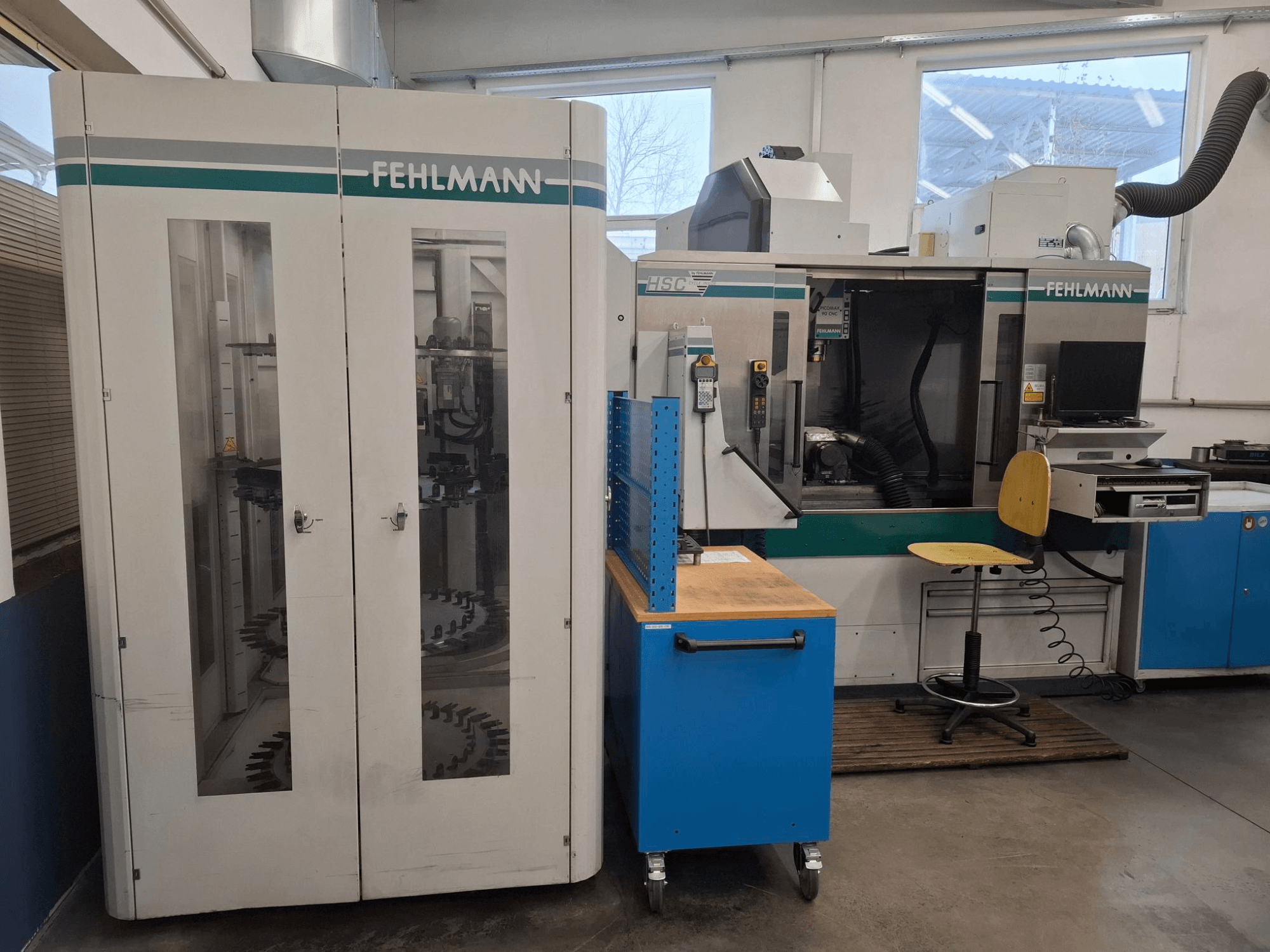

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Розміри столу: 1260 × 490 мм

Додаткове обладнання

• включно з системою автоматизації EROWA Robot Multi

• Позиція 20 (артикул 3391-176): 1 шт. Система керування безперервним переміщенням Heidenhain iTNC 530M (базова стандартна версія) Позиція 30 (артикул 3360-181): 1 шт. програмний пакет 1 для iTNC 530M (обробка на поворотному столі з швидкістю в мм/хв, програмування контурів на поверхні циліндра, нахил робочої площини, включаючи кругову інтерполяцію по 3 осях) Позиція 40 (артикул № 3360-182): 1 шт. Програмна опція 2 для iTNC 530M (3D-обробка: плавний рух, 3D-компенсація інструменту, TCPM, 5-осьова лінійна інтерполяція, сплайни, час обробки блоку 0,5 мс) Позиція 50 (Артикул № 3391-211): 1 шт. Стандартна система затиску Позиція 60 (артикул № 3390-220): 1 шт. Стол верстата 1260×490 з 9 Т-образними пазами 12H8, відстань 50 мм Позиція 70 (артикул № 3391-240): 1 шт. Система зміни інструменту з 28 слотами в магазині HSK-E50, позиція 80 (артикул № 3390-270): 1 шт. Бічний кожух обробної зони з нержавіючої листової сталі, з розсувними дверцятами, що широко відкриваються, спереду та вставками з полікарбонату. У комплекті 2 антистробоскопічні світильники. Праві бічні двері з ручним або опціональним автоматичним відкриванням. Позиція 90 (артикул № 3390-272): 1 шт. Праві бічні двері з віконцем, що замикаються Позиція 100 (артикул № 3390-275): 1 шт. Автоматичні двері огородження зліва від P90 для завантаження заготовки. У комплекті: 2 пневматичні циліндри, напрямні, керуючий клапан та схема управління для ЧПУ. Позиція 110 (артикул № 3390-288): 1 шт. Повний кожух зони обробки до верхньої частини (32/28 інструментів), із замикаючою нішею для завантажувального крана. Позиція 120 (артикул № 3360-506): 1 шт. Розширена функція енергозбереження за допомогою електронного таймера. Автоматичне переведення приводів верстата в режим очікування після завершення програм ЧПУ та перезапуску установки. Позиція 130 (артикул № 3360-842): 1 шт. Система відведення масляного туману для зони обробки. Позиція 140 (артикул № 3390-851): 1 шт. Стандартна система охолодження 3 бар / 30 л/хв з 2 занурювальними насосами, лотком для стружки, додатковим вставним фільтром для дрібної стружки та фільтром із розтягнутою сіткою. Резервуар для охолоджувальної рідини місткістю 240 л. Позиція 150 (артикул № 5130-101 Special): 1 шт. Підготовка до системи змащування мінімальним об’ємом рідини. Шланги прокладені через головку верстата до шпинделя. Увімкнення та вимкнення здійснюється за допомогою M-функцій. Позиція 160 (артикул № 3363-872): 1 шт. Система 3D-контактного датчика Renishaw MP 40, включаючи вставку для шпинделя HSK E50, контактний щуп Ø 6 мм, бездротову передачу сигналу через інфрачервону систему. Самокалібрування з опроміненням на 360°. Позиція 170 (артикул № 3390-877): 1 шт. Лазерна система NT для високоточного вимірювання та контролю інструментів діаметром від 0,15 до 63 мм. Вимірювання діаметра та довжини, а також стабільності контуру з підтримкою циклів. Включає автоматичне вирівнювання та перевірку таблиці інструментів ЧПУ. Позиція 180 (артикул № 3360-918): 1 шт. Налаштування FEHLMANN HSC (цикл 327) для динамічної оптимізації цифрових приводів осей. Позиція 190 (артикул № 4875-114): 1 шт. Автоматичний індексувально-поворотний пристрій з ЧПУ ATS 160 CNC-SDKD--ITSPC у цифровому виконанні з патроном швидкого затиску Erowa ITS Power Chuck. Висота центру: 160 мм. Діапазон повороту: від +18° до -5°. Макс. діаметр заготовки: 300 мм. Макс. вага заготовки: 50 кг. Момент затиску осі повороту: 1000 Нм. Момент затиску осі індексації: 600 Нм. Вага: 110 кг. Позиція 200 (артикул № 3390-714): 1 шт. Пристосування на верстаті для монтажу індексувально-поворотного блоку з ЧПУ ATS 160 CNC-D на верстаті Fehlmann Picomax 90 CNC. Позиція 210 (артикул № 4875-787): 1 шт. Короткий випробувальний оправник (60 мм) для перевірки нульової точки пристрою. Позиція 220 (артикул № 4875-876): 1 шт. Підставка для лазерної вимірювальної системи. Позиція 230 (артикул № 4875-950): 1 комплект кріпильних елементів для столу з Т-образними пазами 12 мм. Система завантаження заготовок EROWA Robot Multi (ERM): Позиція 240 (артикул № 5209-010): 1 шт. Система завантаження заготовок EROWA Robot Multi з комбінованими магазинами для палет типів ITS50, Holder 72, ITS148, UPC. Позиція 250 (артикул № 5209-020): 1 шт. Фіксований захватний маніпулятор RCS I. Позиція 260 (артикул № 5208-031): 1 шт. Пневматичний блок для керування патроном № 1 на верстатному столі № 1. Позиція 270 (артикул № 5209-040): 1 шт. Захват RCS для ITS 50. Позиція 280 (артикул № 5209-100): 4 шт. Плита магазину для ITS 50, тримач 72, вертикальна, макс. 6 плит, кожна на 30 тримачів електродів, рекомендований макс. розмір заготовки: приблизно 100 × 100 × 200. Позиція 290 (артикул № 5201-150): 1 шт. Вирівнювальна палета ITS 115. Позиція 300 (артикул № 3390-295): 1 шт. Монтажна конструкція для робота з захисними листами, дном піддону для збору крапель та комплектом кабелів. Позиція 310 (артикул № 5220-001): 1 шт. FEHLMANN Milling Center Manager (MCM) версії 5 для обробних центрів з автоматичним завантаженням деталей. У комплекті — ПК з ОС Windows XP. Позиція 320 (артикул № 5220-803): 1 шт. Консоль управління MCM із замикаючимся ящиком для клавіатури та тримачем для 4 інструментів HSK50. Комплект аксесуарів для верстатів HSC HSK-E50: Позиція 330 (артикул № 8079-002): 1 шт. Калібрувальний штифт 12/10 мм. Позиція 340 (артикул № 8520-000): 1 шт. Очищувач конуса HSK 50. Система відведення графітового пилу: Позиція 350 (артикул № 5002-001): 1 шт. Промислова система відведення графітового пилу типу 16.2.5, автоматична. Всмоктувальна турбіна 3,1 кВт, номінальний потік повітря 1 680 м³/год, звукоізоляція до 75 дБА, резервуар на 100 л. Позиція 360 (артикул № 5002-011): 1 шт. 1 точка всмоктування праворуч, трубопровід 100 мм. Позиція 370 (артикул № 5002-090 Спеціальна): 1 шт. Точка всмоктування для ручного очищення цеху механічної обробки. Позиція 380 (артикул № 3390-565): 1 шт. Блок охолодження шафи управління для PICOMAX 90.
