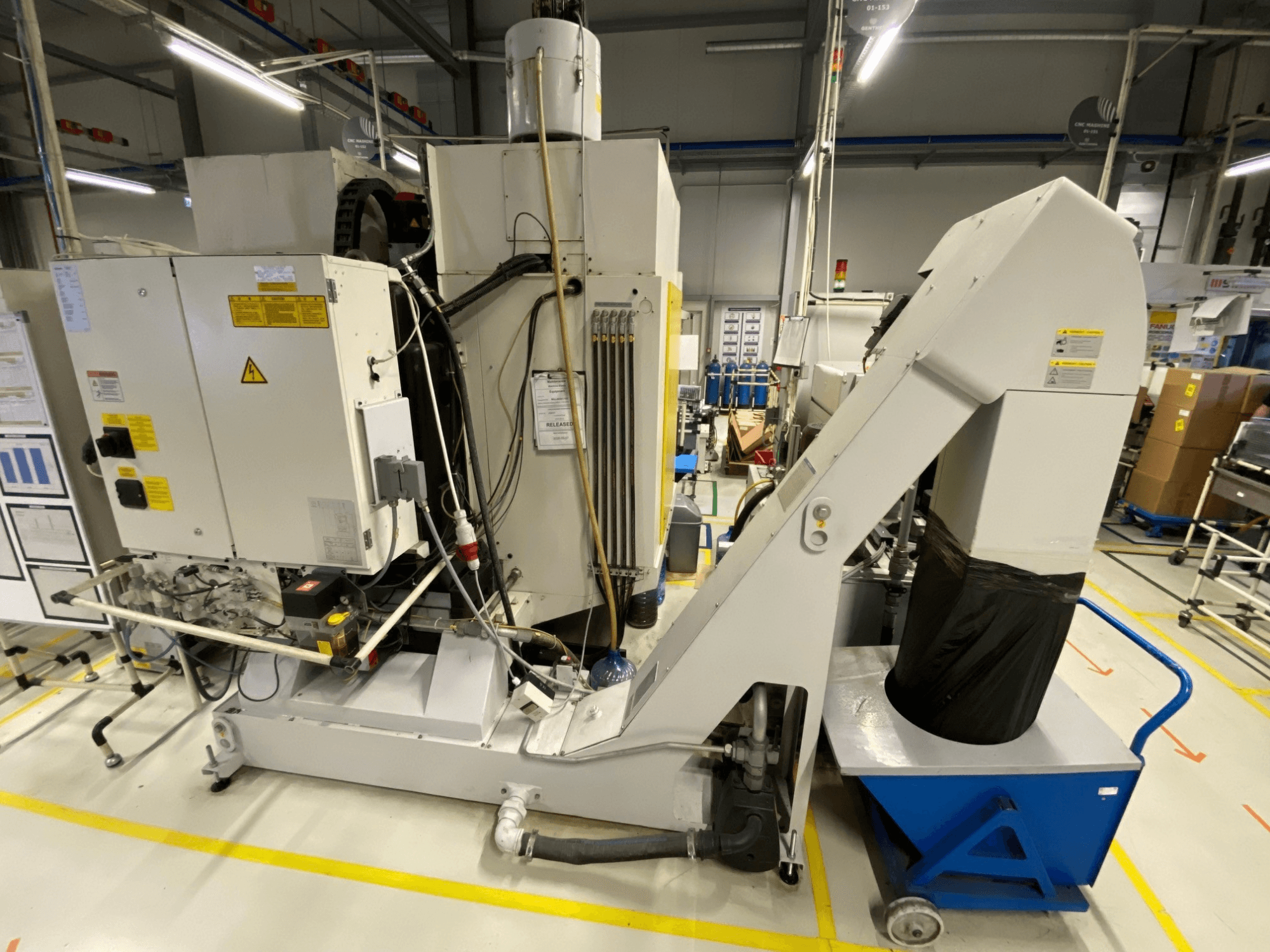

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Переміщення та швидкості

• Швидкісний хід (X/Y/Z): 48 м/хв

• Швидкість подачі (X/Y/Z): 1–15 000 мм/хв

• Радіус перешкоди: 380 мм

• Відстань від кінчика шпинделя до столу: 350–680 мм

Стіл

• Зона затиску: 850 × 410 мм

• Т-образні пази: 3

• Ширина Т-пазів: 14H14 мм

• Відстань між Т-образними пазами: 125 / 250 мм

• Висота столу від підлоги: 815 мм

• Макс. вага заготовки: 250 кг

Шпиндель

• Діаметр підшипника шпинделя: 50 мм

• Макс. крутний момент: 35 Нм (100 % навантаження)

Магазин інструментів

• Кількість позицій: 21

• Макс. діаметр інструменту: 80 мм

• Макс. довжина інструменту: 200 мм

• Зусилля затиску інструменту: 2 200 Н

• Макс. вага інструменту: 2 кг/інструмент

• Загальна маса інструменту: 23 кг

Різальна здатність

• Макс. швидкість зняття металу: 600 см³

• Макс. діаметр свердління: 20 мм

• Макс. нарізка різьби: M16

Зусилля подачі

• Ось X: 2 700 Н

• Ось Y: 2 700 Н

• Ось Z: 5 400 Н

Електричні параметри

• Напруга/частота: 400 В / 50 Гц

• Підключена потужність: 22 кВА

• Потрібна потужність: 17,6 кВт

Доступні одиниці та час роботи

• Одиниця 1

  • Серійний номер FANUC: P182ZL013

  • Серійний номер STAMA: KMM 021.1705

  • Наробочений час: 400 год 20 хв 5 с

• Агрегат 2

  • FANUC, серійний номер: P1827L014

  • STAMA, серійний номер: KMM 021.1704

  • Наробілення: 29 444 год 47 хв 12 сек

Додаткове обладнання

• Охолоджувальний агрегат KNOLL KF 200/950

  • Серійний номер блоку 1: 1347674

  • Агрегат 2, серійний номер: 1347675

• Конвеєр для стружки KNOLL 300 K-1

  • Агрегат 1, серійний номер: 1347673

  • Агрегат 2, серійний номер: 1347676
