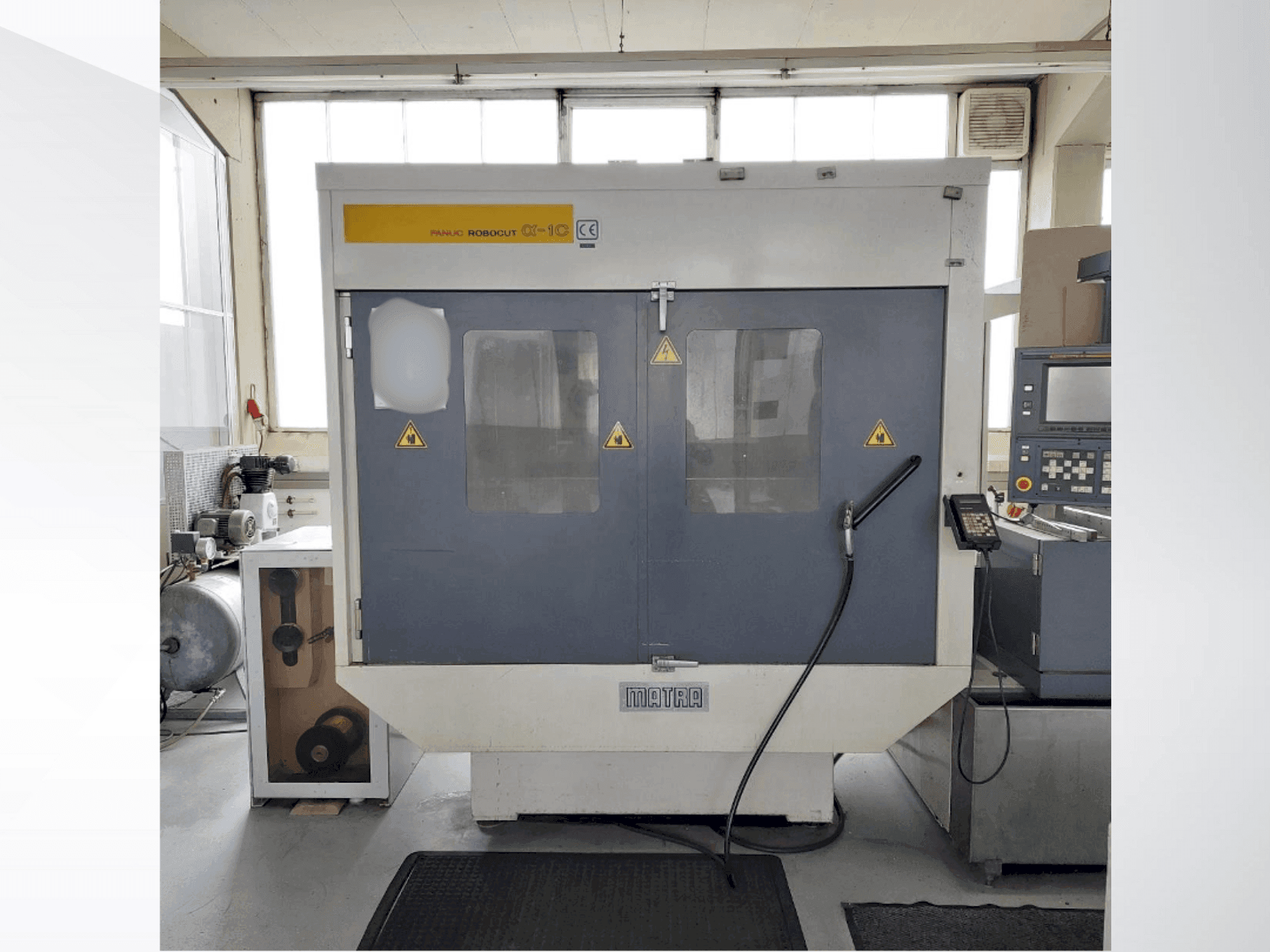

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Додаткове обладнання

• Пристрій для розмотування дроту Bedra BAS 45/100E (зліва від верстата), здатний працювати з котушками дроту вагою до 45 кг

Переваги машини

Якісні переваги машини

• Вдосконалена система управління з системою Fanuc 16-wb

• Універсальні можливості електроерозійної обробки дроту з регулюванням діаметру та натягу дроту

Технічні переваги машини

• Тип машини: Дротяний електроерозійний верстат з ЧПУ (дротовий електроерозійний верстат)

• Система керування: FANUC System 16-WB (32-розрядна ЧПК)

• Кількість керованих осей: 5

• Координатний хід по осі X: 520 мм

• Координатне переміщення по осі Y: 370 мм

• Координатне переміщення по осі U: ±60 мм

• Координатне переміщення по осі V: ±60 мм

• Переміщення по осі Z: 300 мм (можливо 275 мм на водяній бані)

• Максимальний кут конусності: ±30° / 80 мм

• Додатковий максимальний кут конусності: ±45° / 40 мм

• Швидкість переміщення по осі X: 900 мм/хв

• Швидкість переміщення по осі Y: 900 мм/хв

• Швидкість переміщення по осі U: 450 мм/хв

• Швидкісна траверса V: 450 мм/хв

• Швидке переміщення по осі Z: 450 мм/хв

• Максимальне швидке переміщення: 900 мм/хв

• Найменший розмір кроку приводу: 0,0001 мм

• Мінімальний вхідний приріст: 0,0001 мм

• Мінімальний командний приріст: 0.0001 мм

• Максимальний програмований розмір: ±9999.9999 мм

• Режим програмування: Інкрементний / Абсолютний

• Інтерполяція: Лінійна та кругова

• Об'єм пам'яті програм: 280 м

• Дисплей управління: 9,5-дюймовий плазмовий кольоровий екран

• Інтерфейс: RS-232C читання / друк

• Діапазон масштабування: 0.001 - 99.999 ×

• Функція обертання: ±0,001° - ±360°

• Компенсація діаметра дроту: ±99.9999 мм

• Максимальна швидкість подачі при різанні: 25 мм/хв

• Матеріал напрямних елементів дроту: Алмаз

• Діаметр дроту: 0,2 - 0,3 мм

• Регульована швидкість руху дроту: 0 - 15 м/хв

• Діапазон натягу дроту: 200 - 2500 г

• Максимальна поверхня затиску заготовки: 750 × 590 мм

• Максимальний розмір заготовки: 790 × 730 × 275 мм

• Максимальна висота заготовки (водяна баня): 300 мм (275 мм занурення)

• Максимальна вага заготовки з коаксіальним шпинделем: 650 кг

• Максимальна вага заготовки з водяною банею 450 кг

• Допустима маса заготовки: 650 кг

• Маса верстата: прибл. 2600 кг

• Маса верстата (паспортна табличка): 2.3 t

• Ширина верстата: 3270 мм

• Глибина машини: 2610 мм

• Висота машини: 2240 мм

• Необхідна площа для установки: 4000 × 2860 мм

• Електроживлення: 380 / 400 / 415 V ±10-15 %

• Електричні фази: 3-фазні

• Частота: 50 / 60 Гц

• Потреба в потужності: 11 кВА

• Значення підключення з охолоджувачем: 14 кВА

• Найменша роздільна здатність команд: 0.0001 мм

• Максимальний програмований діапазон: ±9999.9999 мм

• Пристрій для розмотування дроту Bedra: BAS 45/100E

• Максимальна вага котушки з дротом (з пристроєм для розмотування) 45 кг

• Час роботи: 52881.1 h

Додаткова інформація

Машина все ще під напругою
