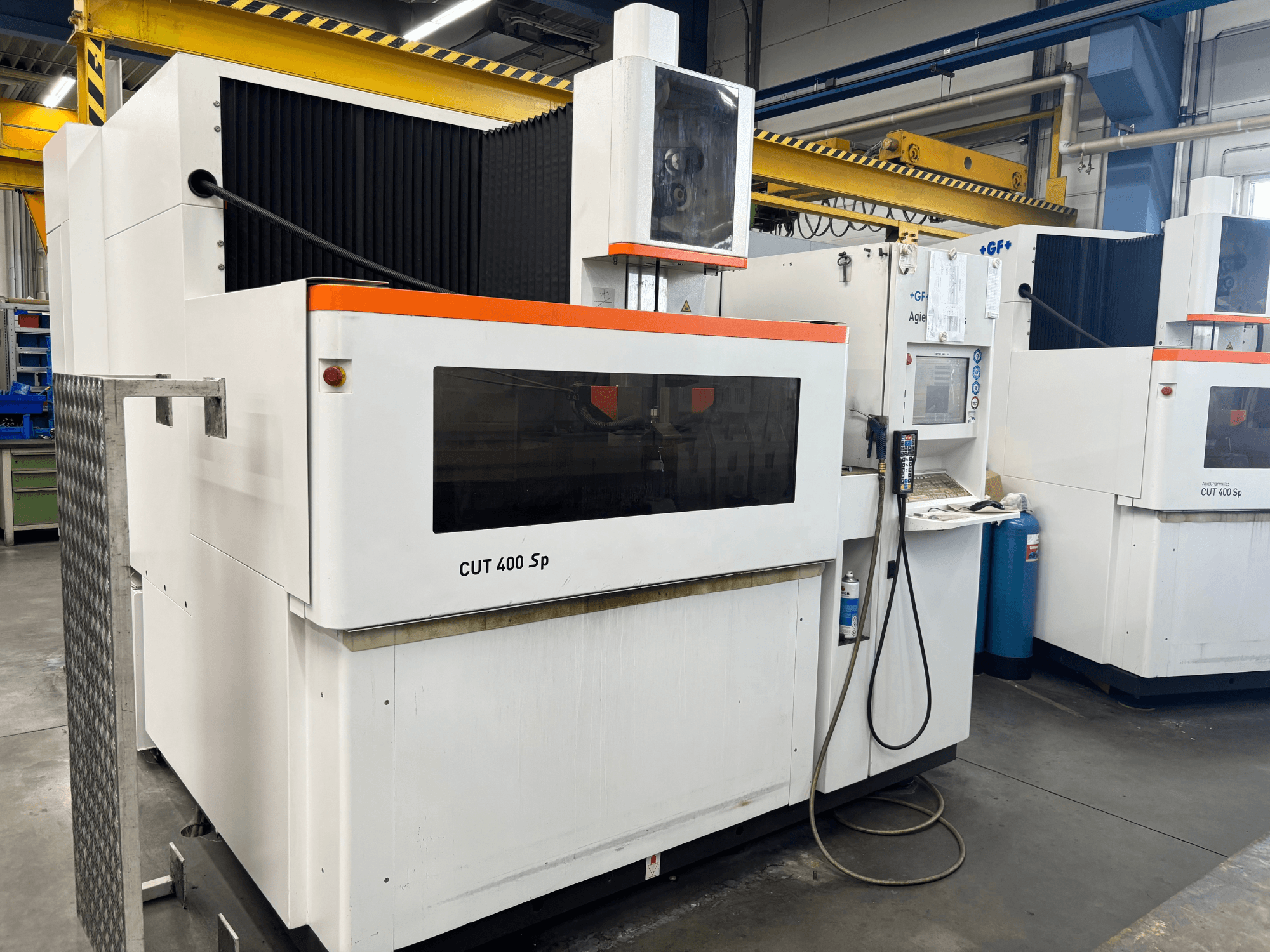

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2014-00001

- Габаритні розміри (довжина × ширина × висота): 2670 × 2870 × 2645 мм

- Загальна маса без діелектрика: 6300 кг

- Загальна маса з діелектриком: 8040 кг

- Максимальний рівень шуму: 76 дБ

- Розсувні двері: так

- Розміри робочого столу: 1240 × 800 мм

- Максимальні розміри заготовки: 1450 × 900 × 510 мм

- Максимальна вага заготовки: 3000 кг

- Максимальний рівень діелектрика: 520 мм

- Хід осей X, Y, Z: 800 × 550 × 510 мм

- Хід осей U, V: 800 × 550 мм

- Кут конусності / висота: ±30°/510 мм (опція ±45°/510 мм)

- Комплект для конічного різання: комплект для різання під кутом 45° (Kit für 45° Konikschnitt)

- Роздільна здатність вимірювання по осях X, Y, U, V, Z: 0,05 мкм

- Швидкість переміщення по осях: 0...3000 мм/хв

- Тип діелектрика: деіонізована вода

- Загальний об’єм діелектрика: 1700 л

- Регулювання температури діелектрика: автоматичне налаштування ±1°C

- Фільтрувальні картриджі: 4

- Система охолодження: водяний теплообмінник

- Діаметр дроту: Ø 0,2...0,33 мм

- Стандартні направляючі для дроту: закриті направляючі Ø 0,25 мм

- Комплект направляючих для дроту: Taper Expert Ø 0,250 мм (для CUT X00/FI X4)

- Автоматична заправка дроту: Так

- Допустима маса котушки дроту: 8–25 кг

- Тип генератора: CLEANCUT

- Трифазна вхідна напруга: 380/400 В ±10 %

- Частота мережі: 50 або 60 Гц

- Максимальна / необхідна потужність: 12 кВА

- Мінімальна шорсткість: Ra 0,2 мкм (карбід) / 0,28 мкм (сталь)

- Інтерфейс користувача: AC CUT HMI

- Операційна система: Windows XP

- Дисплей: 15-дюймовий РК-дисплей

- Можливості підключення: E-Connectivity, Ethernet, USB

- Робоча температура навколишнього середовища: 15...30 °C (20 ± 1 °C для оптимальної точності)

- Максимальна відносна вологість: 40…80 %

- Стиснене повітря: 6–7 бар
