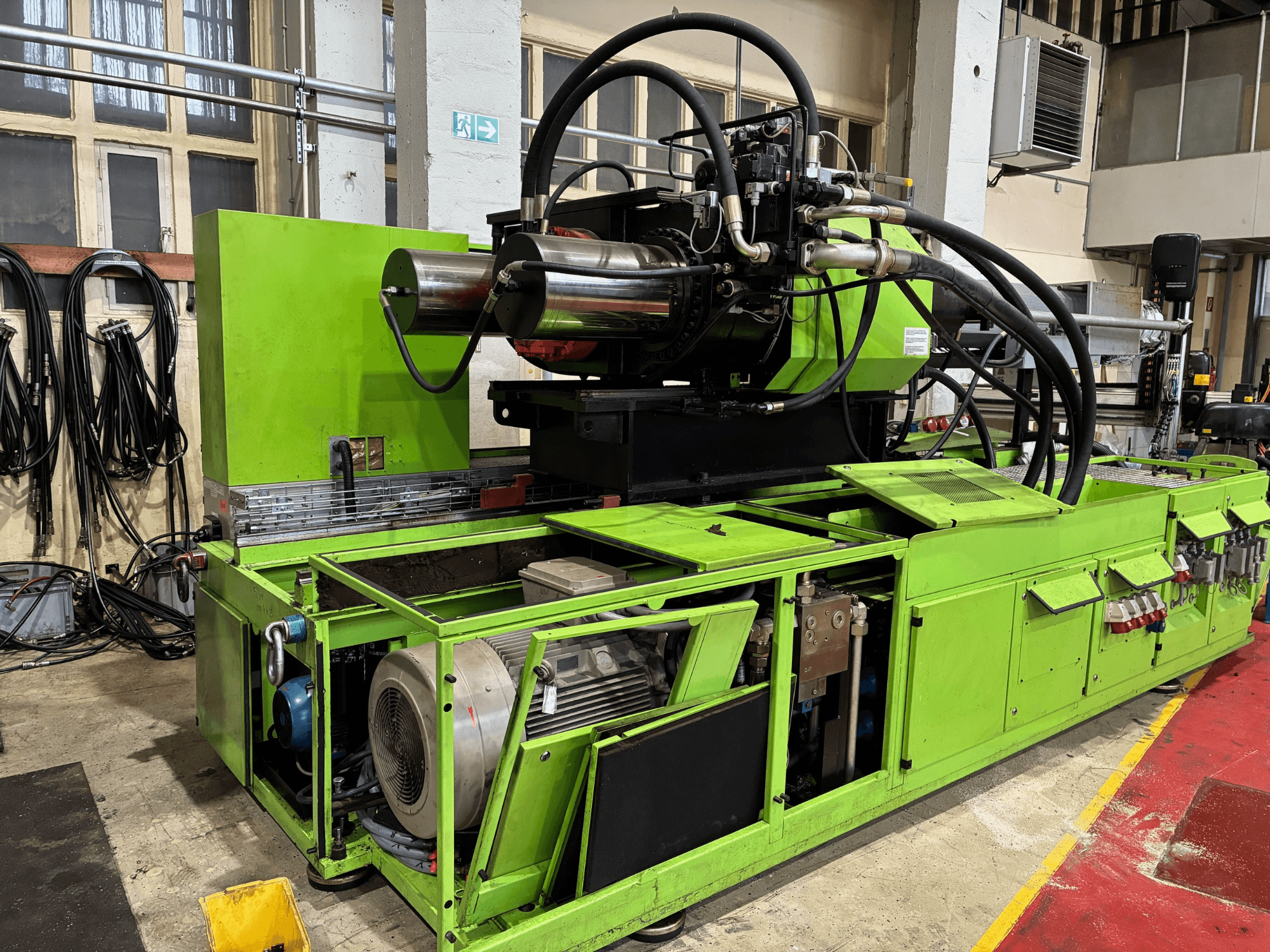

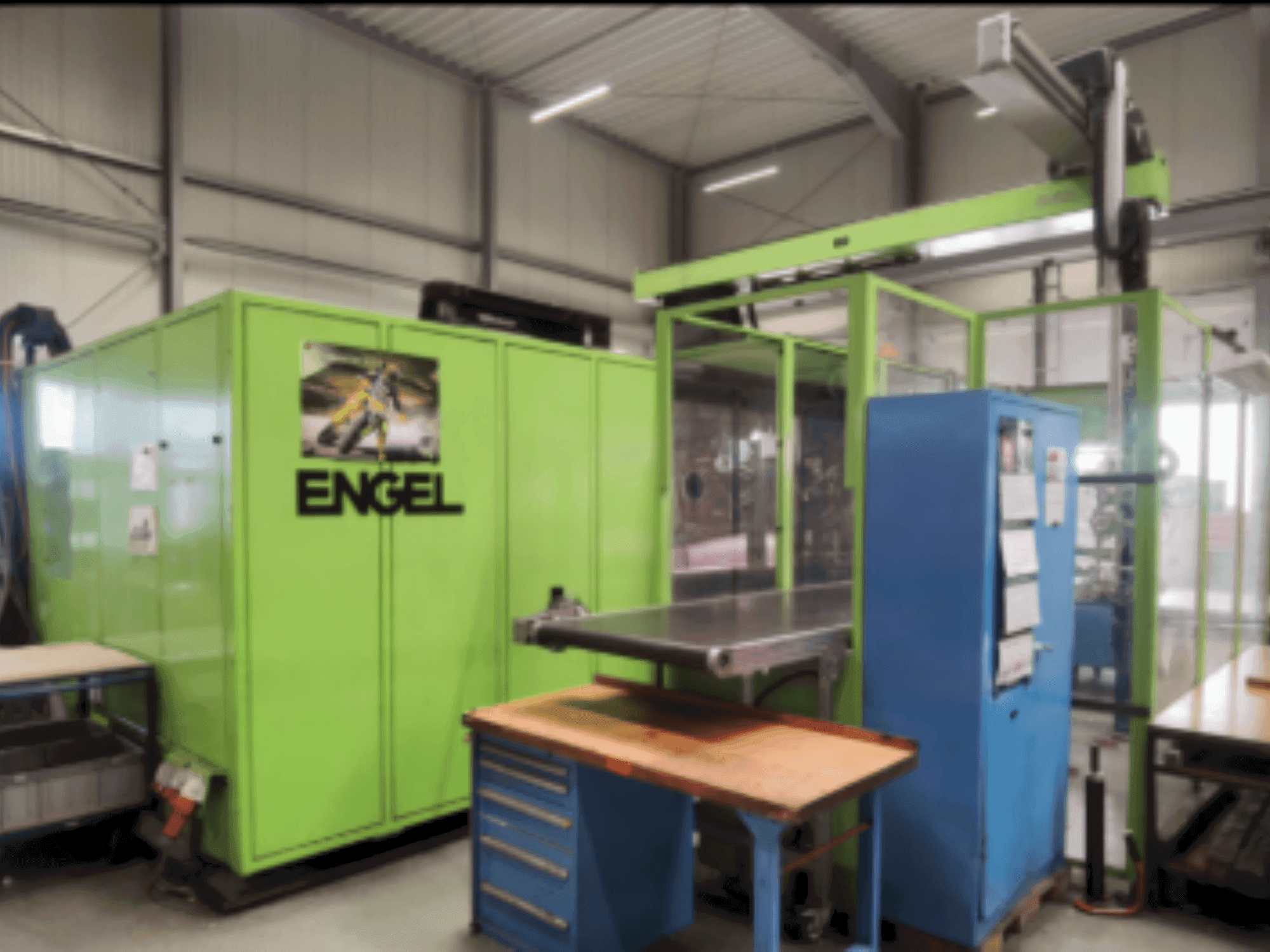

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Затискний пристрій

• Зусилля затиску: 11 000 кН

• Зусилля відкриття (з притискними накладками): 760 кН

• Зусилля відкриття: 615 кН

• Хід відкривання: 2 350 мм

• Висота встановлення прес-форми, мінімум: 700 мм

• Висота встановлення прес-форми, макс.: 1 280 мм

• Максимальна відстань між плитами 3 050 мм

• Розмір монтажної плити (горизонтальна × вертикальна): 2 340 × 2 040 мм

• Відстань між стяжними планками (по горизонталі × по вертикалі): 1 575 × 1 320 мм

• Діаметр стяжних стержнів: 230 мм

• Максимальна вага прес-форми: 30 000 кг

• Хід виштовхувача 300 мм

• Зусилля виштовхування: 230 кН

• Сухий цикл (Euromap 6) - час: 5,2 с

• Сухий цикл (Euromap 6) - хід: 1 100 мм

Блок вприскування 1

• Діаметр шнека: 135 мм

• Хід дозатора: 570 мм

• Максимальний об'єм розчину: 8,159 см³

• Максимальна швидкість шнека: 120 об/хв

• Співвідношення L/D шнека (3-зонний): 20

• Швидкість пластифікації (3 зони) 166 г/с

• Відношення L/D шнека (бар'єр): 22

• Швидкість пластифікації (бар'єр): 256 г/с

• Швидкість впорскування: 1,255 см³/с

• Швидкість впорскування при підвищеному тиску впорскування: 915 см³/с

• Питомий тиск впорскування: 1,170 бар

• Питомий тиск впорскування (підвищений): 1 600 бар

• Хід форсунки: 950 мм

• Сила притискання форсунки: 150 кН

• Теплова потужність (стандартна): 93 кВт

• Кількість зон нагріву з форсункою: 6

• Потужність приводу насоса: 130 кВт

• Об'єм заправки масла: 1 600 л

Вага

• Вага нетто (затискний блок / блок вприскування): 62 т / 18 т
