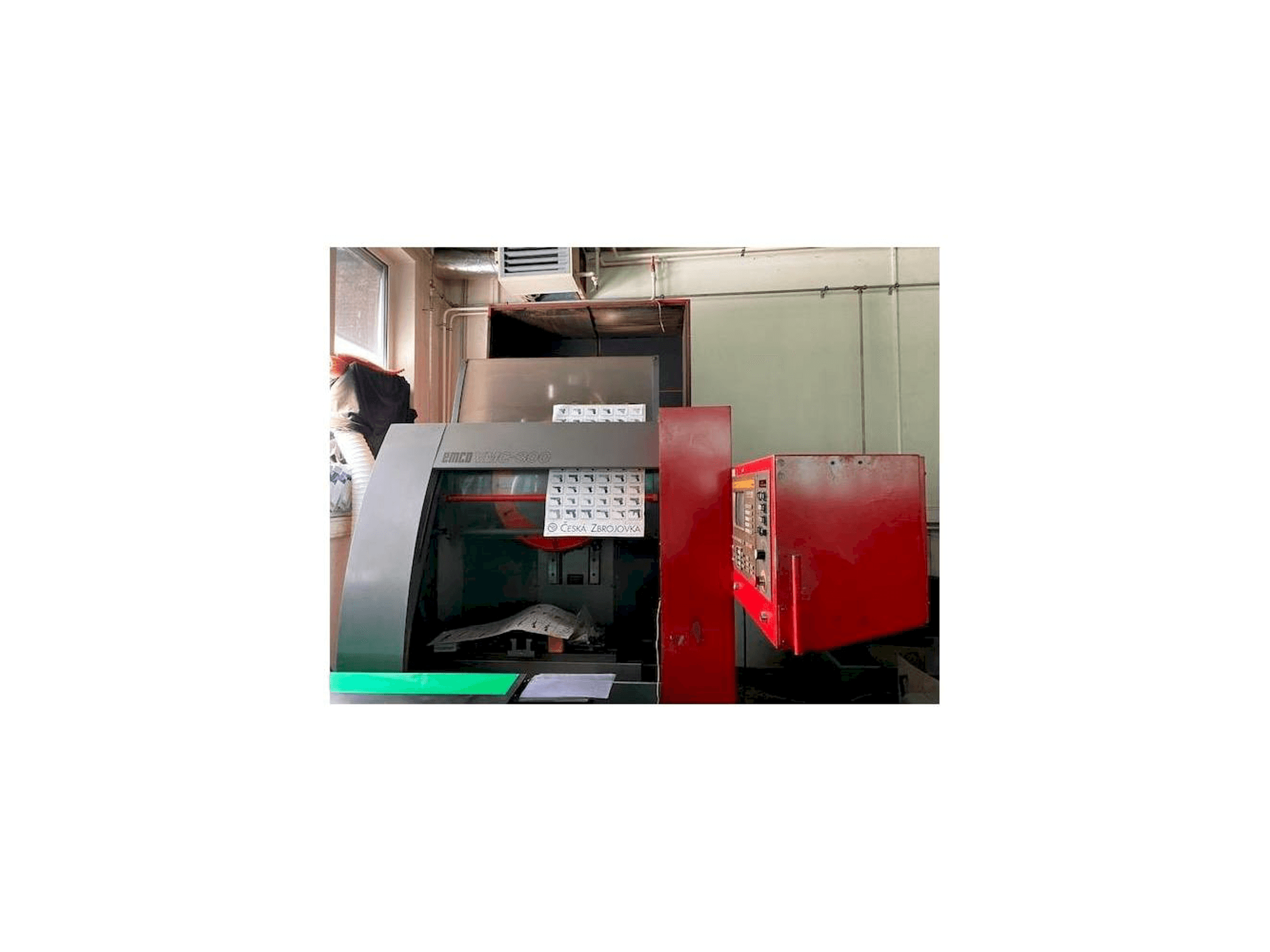

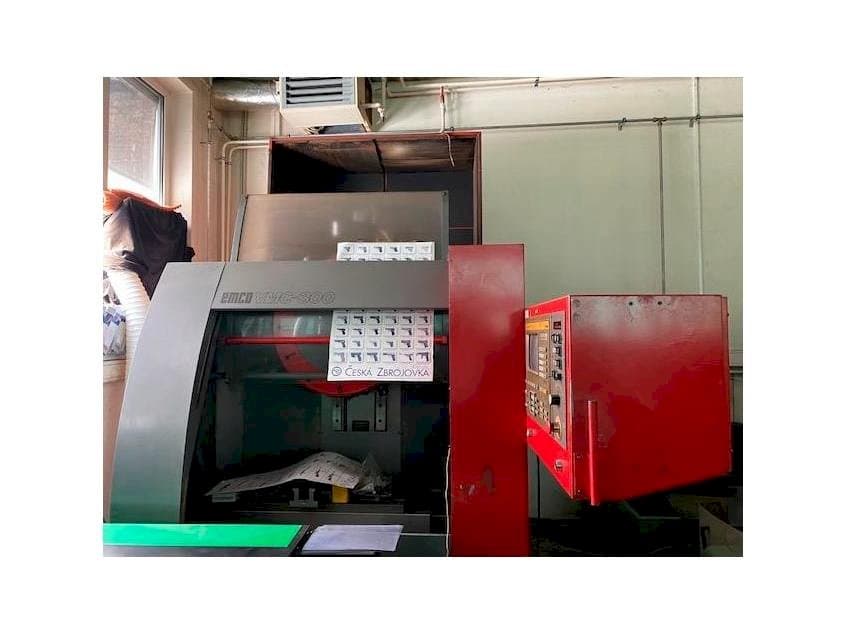

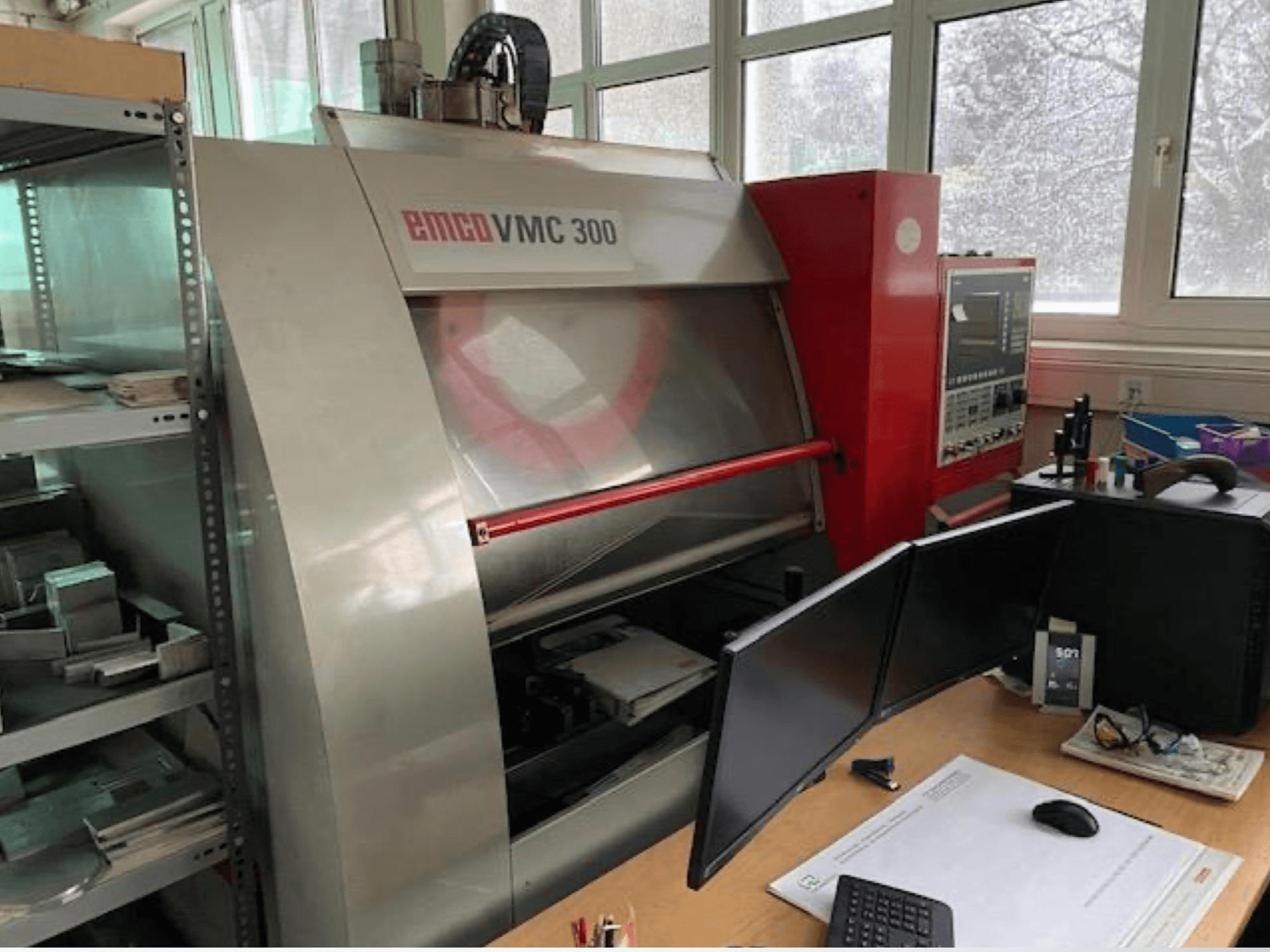

EMCO - VMC 300AT-MIL-EMC-2003-00001

• У наявності 2 одиниці (одна новіша, а друга старіша) з різними марками систем управління

• Відстань від переднього краю шпинделя до столу: 210 – 450 мм

• Кількість Т-образних пазів: 3

• Ширина Т-образних пазів: 14 мм

• Крок Т-образних пазів: 100 мм

• Діаметр підшипника шпинделя: Ø60 мм

• Тип підшипника: кульковий підшипник з кутовим контактом

• Конус інструменту: SK40 (DIN 69871 / ISO 7388-I)

• Тяговий штифт: M16 (DIN 69872 / ISO 7388-II)

• Автоматичне затискання інструменту

• Зусилля затиску інструменту: 6 000 Н

• Виліт шпинделя: 330 мм

• Потужність двигуна шпинделя: 9 / 11 кВт (робочий цикл 100% / 60%)

• Опціональна частота обертання шпинделя: 0 – 8 000 об/хв

• Максимальний крутний момент: 100 Нм (5 000 об/хв) / 78 Нм (опція 8 000 об/хв)

• Рівень шуму: 72 дБ(А) при 5 000 об/хв

• Продуктивність фрезерування в сталі (16MnCr5 – 790 Н/мм²): 220 см³/хв

• Максимальна продуктивність свердління в сталі: Ø25 мм

• Максимальна продуктивність нарізування різьби в сталі: M20

• Сервоприводи змінного струму з шпинделями на кулькових гвинтах

• Швидкість подачі (X/Y/Z): 0,01 – 12 000 мм/хв

• Швидкісний хід (X/Y/Z): 12 м/хв

• Сила подачі по осях X/Y: 6 000 Н

• Зусилля подачі по осі Z: 8 800 Н

• Роздільна здатність: 0,001 мм

• Носій інструменту: барабанний тип з логікою напрямку

• Автоматичний змінювач інструментів

• Максимальна загальна вага інструментів у магазині: 36 кг

• Максимальний діаметр інструменту: 100 мм

• Максимальна довжина інструменту: 220 мм

• Час заміни інструменту: T1: 5,8 с / T2: 3,9 с / T3: 3,9 с

• Час від початку до кінця обробки (VDI 2852): T1: 8,9 с / T2: 7,0 с / T3: 7,0 с

• Ємність бака для охолоджувальної рідини: 100 л

• Продуктивність насоса охолоджувальної рідини: 10 л/хв

• Максимальний тиск охолоджувальної рідини: 3,7 бар

• Подача охолоджувальної рідини: 4 зовнішні форсунки

• Автоматична централізована система змащування напрямних та шпинделів з кульковим гвинтом

• Підшипники головного шпинделя з мастильним змащуванням

• Джерело живлення: 3/PE ~ 400 В / 50–60 Гц

• Максимальне коливання напруги: +5 % / -10 %

• Підключене навантаження: 15 кВА

• Номінальний струм: 22 А

• Максимальний струм: 25 А

• Головний запобіжник: 35 А (повільний)

• Необхідна потужність короткого замикання: 1600 кВА

• Тиск у пневматичній системі: 5 – 10 бар

• Мінімальний витрата повітря: 750 л/хв

• Середнє споживання повітря: 180 л/хв

Додаткове обладнання

• Автоматичний 12-позиційний змінювач інструментів

• Автоматична централізована система змащування

• Система охолодження з 4 зовнішніми форсунками

• Автоматична система затискання інструменту

• Інтерфейс шпинделя SK40

Переваги верстата:

• Надійний 12-позиційний автоматичний змінювач інструменту

• Вбудована система автоматичного змащування направляючих та шпинделів з кульковим гвинтом
