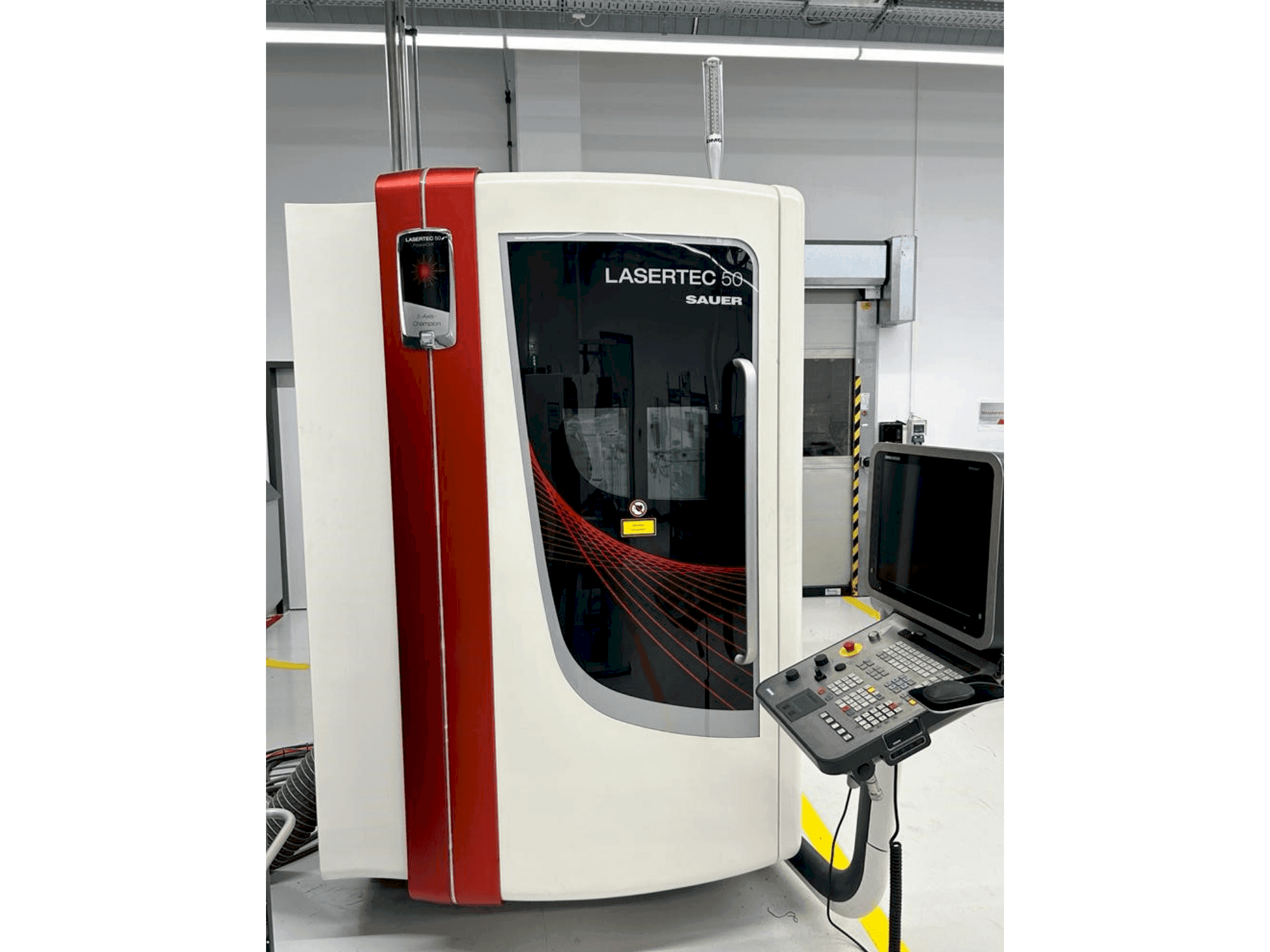

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Додаткове обладнання

• Лазер LASAG FLS 352 A (2011)
• Екстракційна система Keller L-CUT-1-P2-B60-V (2010)
• Чиллер KKT OLB 10 SA (2014)

Переваги машини

Якісні переваги машини

• Різання заготовок з pcd / cbn в трьох-п'яти осях: У 10 разів швидше порівняно з електроерозійним різанням
• Лазерне різання пластин pcd / cbn в 2d і безпосередньо на хвостовику інструменту
• 5-осьовий прецизійний верстат з лінійними приводами по x / y для прискорення > 1g
• Високодинамічні моментні двигуни по обох осях обертання (b- і c-вісь)
• Висока точність позиціонування ≤ 8 мкм
• Ccd-камера та 3d-сенсорний датчик для швидкого налаштування
• Зручна для користувача лінійка рішень siemens 840d зі спеціальними функціями програмного забезпечення
• Дуже хороший доступ до лазера для налаштування та технічного обслуговування
• Спеціальний технологічний газ не використовується. Потрібне лише стиснене повітря під тиском 6 бар
• Верстат може працювати на 5 осях одночасно

Технічні переваги машини

• Базовий верстат: прецизійний лазерний верстат з ЧПУ // лазерний інструмент lasertec 50 precisiontool 500 мм x 500 мм x 700 мм шлях переміщення // поперечний супорт з лінійними приводами // вертикальна вісь (вісь z) з лінійними напрямними і кульково-гвинтовою передачею // повний корпус (клас лазерного захисту 1) з 1 вікном безпеки лазера // міцна рама основи верстата, виготовлена з мінерального лиття // лазерний верстат lasag nd: yag лазер fls (300 Вт) // обробна головка (фокусна відстань 100 мм) // моторизований розширювач в 1 - 6 разів // якість стрижня
• Блок керування: керування 3d траєкторією // siemens 840 d solutionline
• Робочий стіл: поворотний стіл nc // високодинамічний і точний // з двома моментними двигунами для заготовок діаметром до 200 мм // макс. Навантаження до 14 кг
• Опції робочого столу: кріпильний фланець ks // hsk-63 з радіальним і кутовим вирівнюванням для ручного затискання палети клієнта 200 x 280 мм // для палети потрібен тримач hsk-63
• Наскрізний промінь камери зі світлодіодним джерелом падаючого світла "гусяча шия" // вимикач колізій для обробної головки (3-осьова дія)
• Варіанти керування: 5-осьова трансформація // електронний маховик // програмований тиск технологічного газу
• Mg сигнальна світлова індикація 4 станів машини: "програма активна", "попередження про лазер", "несправність", "режим налаштування"
• Вимірювальний 3d-датчик renishaw omp 400 з автоматичним подовженням
• Додаткове вікно для захисту лазера 297 мм x 210 мм // витяжний блок з вторинним фільтруючим ступенем // блок охолодження лазерних ламп і лінійних двигунів // теплообмінник вода-вода
• Dmg powertools

Додаткова інформація

Наразі машина знаходиться у виробництві, але її можна отримати негайно
